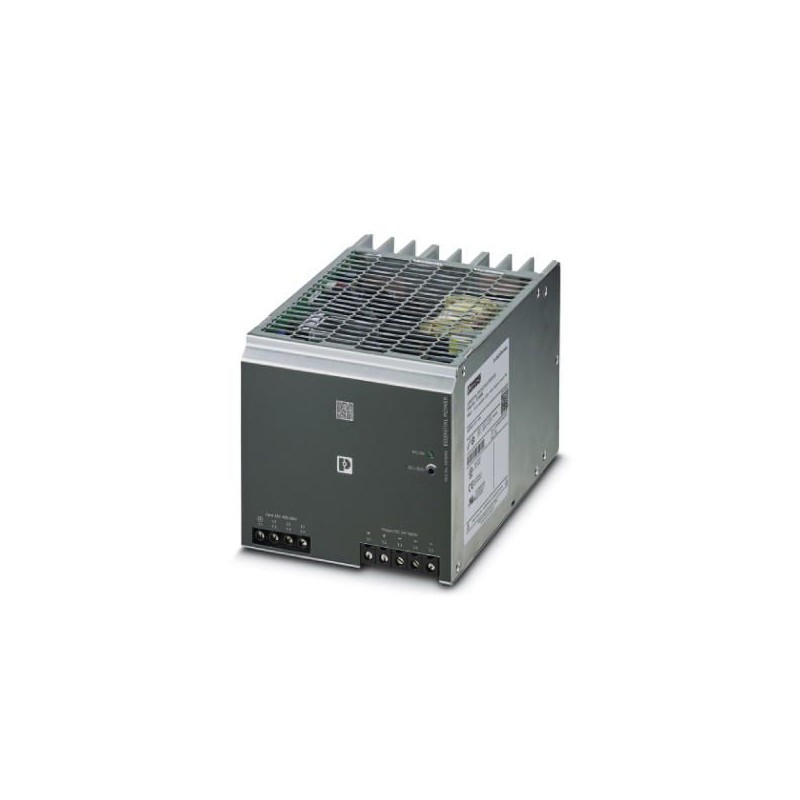

PHOENIX_CONTACT ESSENTIAL-PS/3AC/24DC/960W/EE 1018294 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

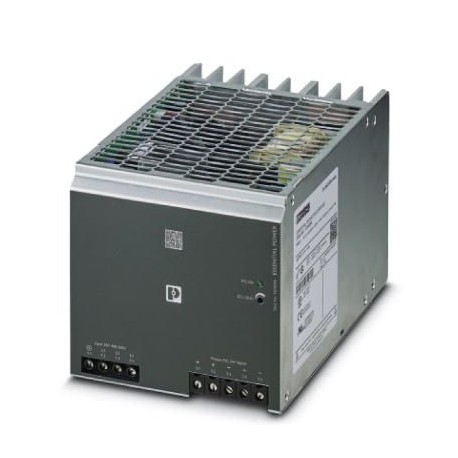

ESSENTIAL-PS/3AC/24DC/960W/EE 1018294 PHOENIX CONTACT Unité d'alimentation

Référence: ESSENTIAL-PS/3AC/24DC/960W/EE

Code: 1018294

Fabricant: PHOENIX_CONTACT

Description:

Unité d'alimentation
Alimentation primaire à découpage pour montage sur rail, entrée : triphasée, sortie : 24 V DC/960 W

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • PHOENIX_CONTACT > Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 332,11 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion dix huit mille deux cent quatre vingt quatorze
Unité d'emballage1 pc
GTIN4055626501796
Poids par Pièce (hors emballage)3,450.000 g
Tarif des douanes numéroQuatre vingt cinq million quarante quatre mille trente
Pays d'origineCN (Chine)

Dimensions

Largeur139 mm
Hauteur130 mm
Profondeur190 mm

Conditions ambiantes

Degré de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 55 °C Déclassement: 2.5 %/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Max. admissible d'humidité relative (en fonctionnement)≤ 95 % (à 25 °C, sans condensation)
Climatiques de la classe3K3 (acc. avec la norme EN 60721)
Degré de pollutionDeux

Les données d'entrée

Nominale plage de tension d'entrée3x 400 V AC ... 500 V AC
Plage de tension d'entrée3x 320 V AC ... 575 V AC
CA plage de fréquence45 Hz À 65 Hz
Courant de décharge à PE< 3,5 mA
Consommation de courant3x 2 A (400 V AC)
3x 1,6 A (480 V AC)
Appel de courant de surtension de courant< 20
Réseau de mise en mémoire tampon> 16 ms (3x 400 V AC)
Choix des disjoncteurs10 ... 16 A (UL: 20)
Type de protectionProtection contre les surtensions transitoires
Le circuit de protection/composantVaristance

Les données de sortie

Tension de sortie nominale24 V DC ±1 %
Plage de réglage de la tension de sortie (UEnsemble)22.5 V DC ... À 29,5 V DC (> 24 V DC, constante de la capacité limitée)
Nominale courant de sortie (IN)40 A (UHORS= 24 V DC)
Déclassement55 °C ... 70 °C (DE 2,5%/K)
Connexion en parallèleOui, pour la redondance et l'augmentation des capacités
Commentaires de la résistance35 V DC
Protection contre les surtensions tension sur la sortie< 35 V DC
Active de limitation de courantenv. 42
Ondulation résiduelle< 20 mVPP
Puissance de sortie960 W
Temps de réponse typique< 1 s
Le pic de tensions de commutation nominale de charge< 40 mVPP
Maximum de dissipation de puissance sans condition de charge11 W
La perte de puissance de la charge nominale max.87 W

Général

Poids Net3.2 kg
D'exploitation affichage de la tension deLED verte
L'efficacité91.5 % (à 400 V AC et les valeurs nominales)
Tension d'isolement entrée/sortie3 kV AC (essai de type)
1.5 kV AC (test de routine)
Isolation tension de sortie / PE500 V DC
Classe de ProtectionJ' (avec connexion PE)
Degré de protectionIP20
MTBF (CEI 61709, SN 29500)> 700000 h

Les données de connexion, entrée

Méthode de connexionConnexion à vis

Les données de connexion, de sortie

Méthode de connexionConnexion à vis

Les normes et les Règlements

Compatibilité électromagnétiqueConformité avec la Directive EMC 2014/30/UE
Immunité au bruitEN 61000-6-2:2005
Normes/règlementsEN 61000-4-2
Décharge au Contact4 kV (Niveau 2)
Normes/règlementsEN 61000-4-3
Gamme de fréquence80 MHz À 1 GHz ...
Essai d'intensité de champ10 V/m
Gamme de fréquence1.4 GHz 2 GHz ...
Essai d'intensité de champ3 V/m
Normes/règlementsEN 61000-4-4
CommentairesCritère B
Normes/règlementsEN 61000-6-3
EN 61000-4-6
Gamme de fréquenceDe 0,15 ... 80 MHz MHz
Tension10 V (Test De Niveau 3)
Normes/règlementsEN 61000-4-11
Directive Basse TensionLa conformité avec LV de la directive 2006/95/CE
Norme de sécurité ÉlectriqueEN 60950-1
Standard de Sécurité très basse tensionEN 60950-1 (SELV)
Approbations ULUL/C-UL, UL 508
Choc15g
Vibrations (fonctionnement)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3 g, 90 min.
Approbation - exigence de l'industrie des semi-conducteurs à l'égard du secteur de creux de tensionSEMI F47 - 0706 (200 V AC)

Les Classifications

ETIM for 1018294 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique22.5 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique40 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique24 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique40 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique320 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique1149.27 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique960 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique139 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique190 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
