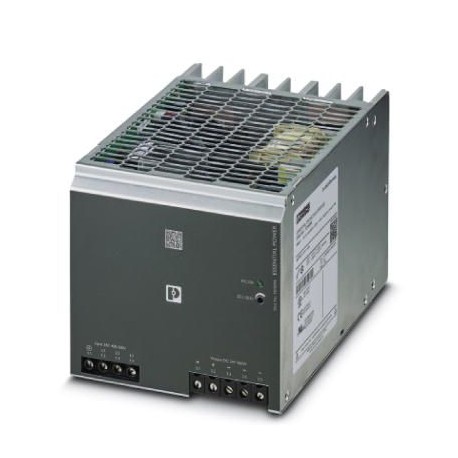

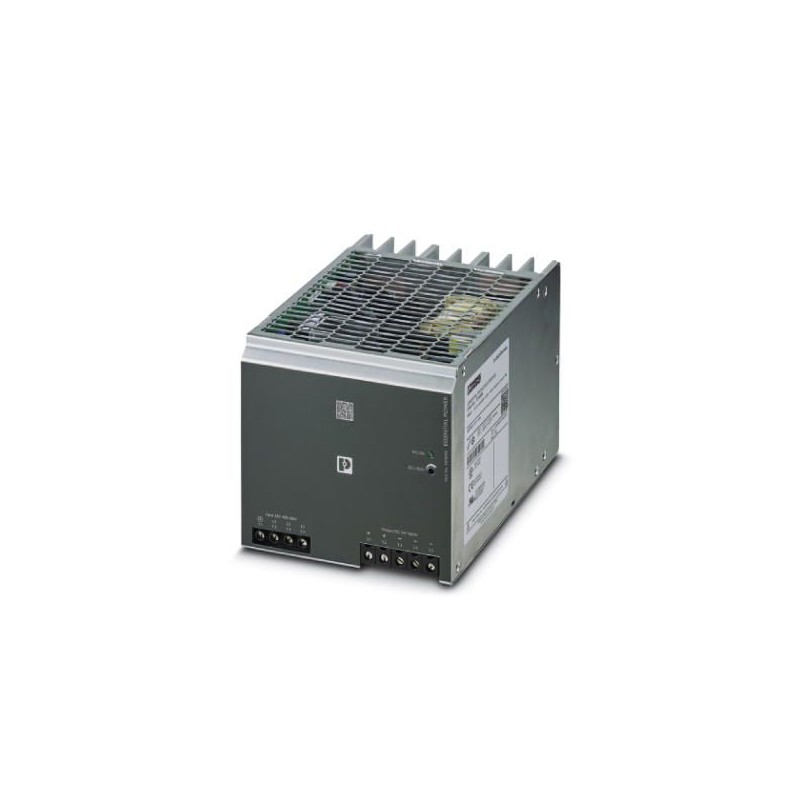

ESSENTIAL-PS/3AC/24DC/960W/EE 1018294 PHOENIX CONTACT Netzteil
Artikel-Nr.: ESSENTIAL-PS/3AC/24DC/960W/EE
Code: 1018294
Hersteller: PHOENIX_CONTACT
Beschreibung:
Netzteil
Primäres Schaltnetzteil in der ESSENTIAL-Edition für die Hutschienenmontage, Eingang: dreiphasig, Ausgang: 24 V DC/960 W
Kategorien:
- Niederspannungsschaltgeräte > Gleichstromversorgung
- PHOENIX_CONTACT > Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Key-Kommerzielle Daten
| Orderkey | Eine Million achtzehn tausend zwei hundert vier und neunzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626501796 |
| Gewicht pro Stück (exklusive Verpackung) | 3,450.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 55 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
Input-Daten
| Nominal input voltage range | 3x AC 400 V ... 500 V AC |
|---|---|
| Input voltage range | 3x 320 V AC ... 575 V AC |
| AC-Frequenzbereich | 45 Hz ... 65 Hz |
| Ableitstrom zum PE | < 3,5 mA |
| Stromaufnahme | 3x 2 A (400 V AC) |
| 3x 1,6 A (480 V AC) | |
| Inrush surge current | < 20 A |
| Netz-Pufferung | > 16 ms (3x 400 V AC) |
| Wahl der geeigneten Leistungsschalter | 10 A ... 16 A (UL: 20) |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 22.5 V-DC - ... mit 29,5 V DC (> 24 V DC, Konstante Kapazität beschränkt) |
| Nominal output current (IN) | 40 (UAUS= 24 V DC) |
| Derating | 55 °C ... 70 °C (2,5%/K) |
| Die Parallelschaltung | Ja, zur Redundanz und erhöhte Kapazität |
| Feedback-Widerstand | 35 V DC |
| Schutz gegen überspannung am Ausgang | < 35 V DC |
| Aktive Strombegrenzung | ca. 42 A |
| Restwelligkeit | < 20 mVPP |
| Ausgangsleistung | 960 W |
| Typische Reaktionszeit | < 1 s |
| Peak Schaltspannung Nennlast | < 40 mVPP |
| Maximale Verlustleistung im Leerlauf-Zustand | 11 W |
| Verlustleistung Nennlast max. | 87 W |
Allgemeine
| Netto-Gewicht | 3,2 kg |
|---|---|
| Betriebsspannung Anzeige | Grüne LED |
| Effizienz | 91.5 % (bei 400-V-AC-und Sollwerte) |
| Isolationsspannung-Eingang/Ausgang | 3 kV AC (Typprüfung) |
| 1,5 kV AC (routine test) | |
| Isolationsspannung Ausgang / PE | 500 V DC |
| Schutz-Klasse | I (mit PE-Anschluss) |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 700000 h |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Test Feldstärke | 3 V/m |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Normen/Vorschriften | EN 61000-4-11 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der LV-Richtlinie 2006/95/EG |
| Norm - Elektrische Sicherheit | EN 60950-1 |
| Standard – Safety extra-low voltage | EN 60950-1 (SELV) |
| UL-Zulassungen | UL/C-UL listed UL 508 |
| Schock | 15g |
| Vibration (Betrieb) | < 15 Hz, amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2.3 g, 90 min. | |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannung dips | SEMI F47 - 0706 (200 V AC) |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
ETIM for 1018294 Niederspannungsschaltgeräte (EC002540)
Merkmalsname
Merkmalswert
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertAC
Merkmalsname1. Ausgangsspannung (EF006792)
Merkmalswert22.5 V
MerkmalsnameMax. Ausgangsstrom 1 (EF008284)
Merkmalswert40 A
MerkmalsnameAusgangsspannung einstellbar (EF007002)
MerkmalswertJa
MerkmalsnameNennwert Ausgangsspannung 1 (EF009393)
Merkmalswert24 V
MerkmalsnameNennwert Ausgangsstrom 1 (EF009396)
Merkmalswert40 A
MerkmalsnameKurzschlussfest (EF007332)
MerkmalswertJa
MerkmalsnameBemessungsversorgungsspannung AC 50 Hz (EF007076)
Merkmalswert320 V
MerkmalsnameBemessungsversorgungsspannung AC 60 Hz (EF007077)
Merkmalswert400 V
MerkmalsnameAusgangsspannung geregelt (EF003092)
MerkmalswertJa
MerkmalsnameLeistungsaufnahme (EF000346)
Merkmalswert1149.27 VA
MerkmalsnameLeistungsabgabe (EF003034)
Merkmalswert960 W
MerkmalsnameStabilisiert (EF005302)
MerkmalswertJa
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWandmontage möglich (EF003973)
MerkmalswertNein
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameEinbauhöhe (EF000332)
Merkmalswert130 mm
MerkmalsnameDirektmontage möglich (EF005689)
MerkmalswertNein
MerkmalsnameBreite (EF000008)
Merkmalswert139 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert130 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert190 mm
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertJa
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
