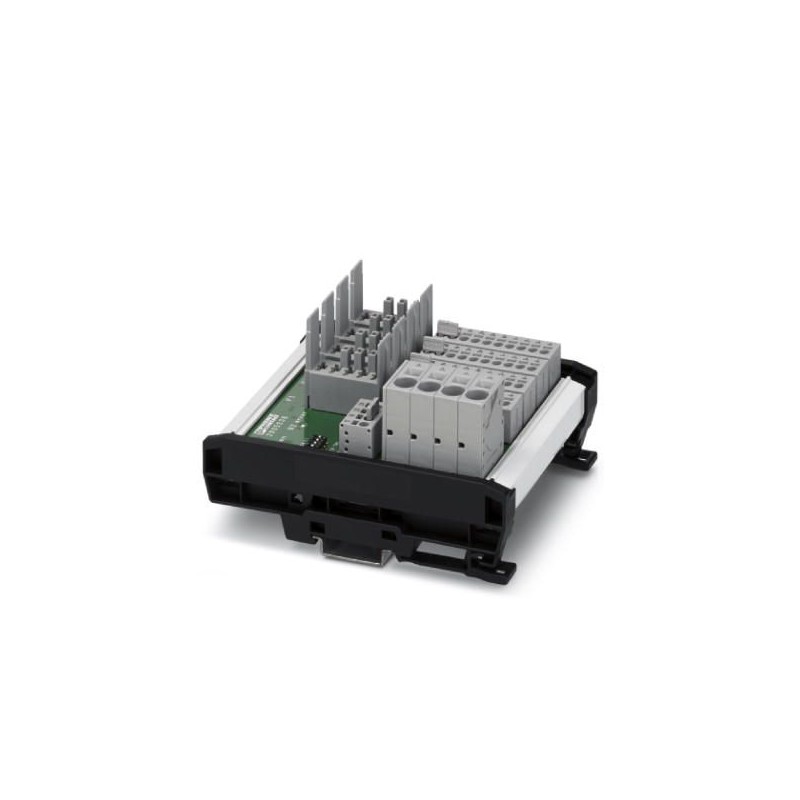

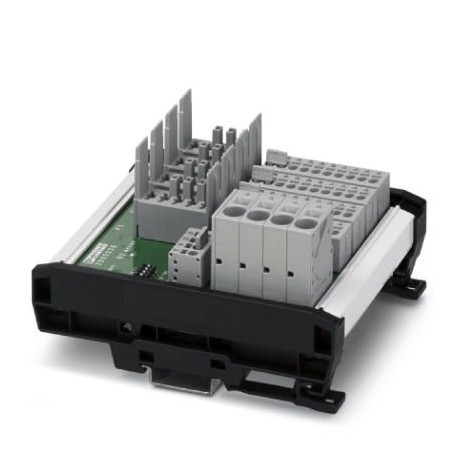

CBB 04 2X2RC-PT 2905238 PHOENIX CONTACT Distribuidor de potência
CBB 04 2X2RC-PT
2905238
PHOENIX_CONTACT
Distribuidor de potência
Placas de proteção de equipamentos para quatro disjuntores (CB TM1...) ou eletrônicos (CB E1... NO) com indicação remota coletiva, fonte de alimentação central, conexão para contatos de relé e distribuição de potencial para até quatro consumidores por canal.
Blocos de terminais > Bosque de terminais para fusível
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905238 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 259 (C-6-2015) |
| GTIN | 4046356935388 |
| Peso por unidade (exclusive embalagem) | 264,810 GRM |
| Número do imposto alfandegário | 85363090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -30 °C ... 80 °C |
| Teste de umidade | 96h, 93% RH, 40 °C |
| Grau de proteção | IP20 (Bornes e porta-fusíveis) |
| IP00 (Placa de circuito impresso) |
Geral
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Número de pólos | 4 |
| Categoria de sobretensão_GRP | II |
| Classe de proteção | III |
| Grau de impurezas | 2 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
Dados elétricos
| Tensão de dimensionamento do circuito de corrente principal | 24 V DC |
|---|---|
| Corrente nominal do circuito de corrente principal | 48 A DC (total) |
| 12 A DC (por canal) | |
| Tensão de dimensionamento do circuito de sinalização remota | 24 V DC |
| Corrente nominal do circuito de sinalização remota | 0,5 A DC |
| Tensão de teste | 0,5 kV |
| Resistência contra curto-circuito | 600 A (parcialmente conforme DIN EN 50178) |
| Potência de dissipação | 4,1 W (sem disjuntor) |
| Ciclos de encaixe | 50 |
Dados de conexão
| Denominação conexão | Alimentação X21 |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 18 mm |
| Bitola do condutor, fixa | 0,75 mm² ... 16 mm² |
| Bitola do condutor AWG | 20 ... 4 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,75 mm² ... 10 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,75 mm² ... 16 mm² |
| Denominação conexão | Saídas X1 ... X4 |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Denominação conexão | Mensagem remota X31 |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
Normas e disposições
| Normas/disposições | DIN EN 50178 1997 |
|---|---|
| DIN EN 61000-6-2:2005 | |
| DIN EN 61000-6-3:2007+A1:2011 | |
| DIN EN 60068-2-6 |
Classificações
| Característica | Valor |
|---|---|
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 108.5 mm |
| Altura (EF000040) | 127.8 mm |
| Profundidade (EF000049) | 70.25 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905238-CBB 04 2X2RC-PT | 412 Kbytes |
|
