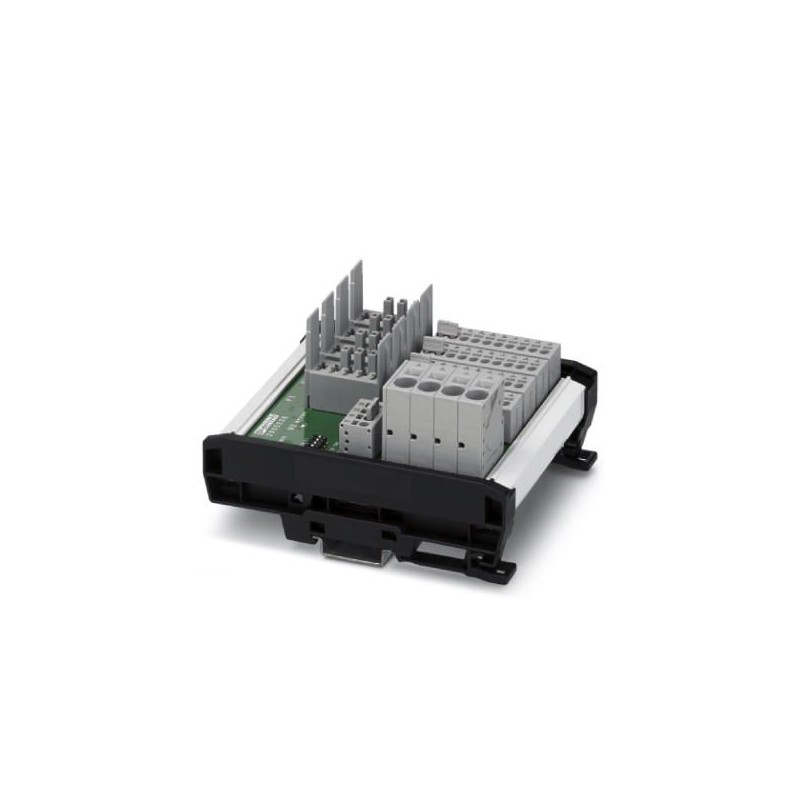

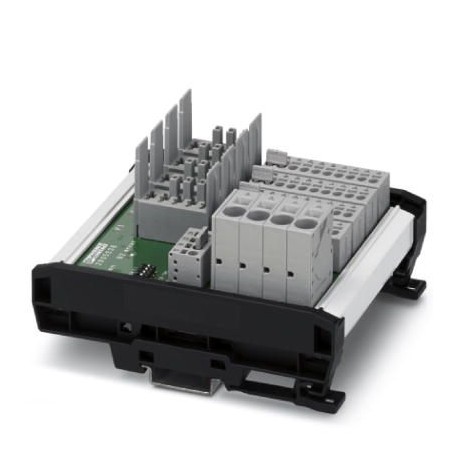

CBB 04 2X2RC-PT 2905238 PHOENIX CONTACT Ripartitore di potenziale
CBB 04 2X2RC-PT
2905238
PHOENIX_CONTACT
Ripartitore di potenziale
Piastre di protezione dell'apparecchiatura per quattro interruttori automatici (CB TM1...) o elettronici (CB E1... NO) con indicazione remota collettiva, alimentazione centralizzata, collegamento per contatti relè e distribuzione del potenziale per un massimo di quattro utenze per canale.
morsetti di giunzione > morsetto componibile di sicurezza
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905238 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLA211 - |
| Pagina catalogo | Pagina 259 (C_6_2015) |
| GTIN | 4046356935388 |
| Peso per pezzo (confezione esclusa) | 264,810 g |
| Numero tariffa doganale | 85363090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -30 °C ... 80 °C |
| Prova dell'umidità | 96h, 93% RH, 40 °C |
| Grado di protezione | IP20 (Morsetti e portafusibili) |
| IP00 (Circuito stampato) |
Generalità
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Tipo di montaggio | Guida di supporto: 35 mm |
| N. poli | 4 |
| Categoria di sovratensione_GRP | II |
| Classe di protezione | III |
| Grado d'inquinamento | 2 |
| Tipo | Modulo guida bicomponente a innesto |
Dati elettrici
| Tensione nominale circuito principale | 24 V DC |
|---|---|
| Corrente nominale circuito principale | 48 A DC (totale) |
| 12 A DC (per canale) | |
| Tensione nominale circuito di trasmissione a distanza | 24 V DC |
| Corrente nominale circuito di trasmissione a distanza | 0,5 A DC |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Resistenza ai corto circuiti | 600 A (limitata secondo DIN EN 50178) |
| Potenza dissipata | 4,1 W (senza interruttori di protezione) |
| Cicli di manovra | 50 |
Dati di connessione
| Denominazione collegamento | Alimentazione X21 |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 18 mm |
| Sezione conduttore rigida | 0,75 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 4 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,75 mm² ... 10 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,75 mm² ... 16 mm² |
| Denominazione collegamento | Uscite X1 ... X4 |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Denominazione collegamento | Segnalazione a distanza X31 |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
Normative e prescrizioni
| Norme/disposizioni | DIN EN 50178 1997 |
|---|---|
| DIN EN 61000-6-2:2005 | |
| DIN EN 61000-6-3:2007+A1:2011 | |
| DIN EN 60068-2-6 |
Classifiche
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 108.5 mm |
| altezza (EF000040) | 127.8 mm |
| profondità (EF000049) | 70.25 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905238-CBB 04 2X2RC-PT | 412 Kbytes |
|
