Ver más grande

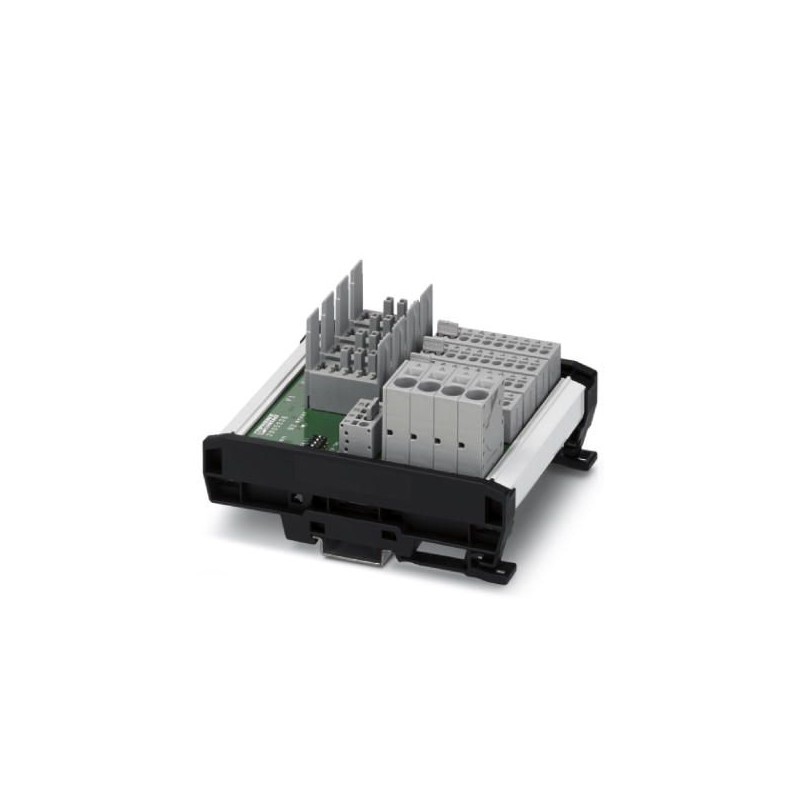

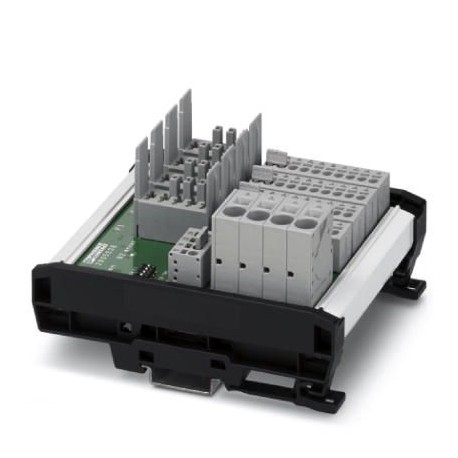

CBB 04 2X2RC-PT 2905238 PHOENIX CONTACT Placas de interruptor de protección de equipos para cuatro interrupt..
CBB 04 2X2RC-PT
2905238
PHOENIX_CONTACT
Placas de interruptor de protección de equipos para cuatro interruptores de protección magnetotérmicos (CB TM1...) o electrónicos (CB E1... NO) con indicación remota colectiva, alimentación central, conexión para contactos de relé y distribución de potencial para hasta cuatro consumidores por canal.
Bloques de terminales > Boque de terminales para fusible
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905238 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA211 - |
| Página del catálogo | Página 259 (C_6_2015) |
| EAN | 4046356935388 |
| Peso por unidad (sin incluir el embalaje) | 264,810 g |
| Número de tarifa arancelaria | 85363090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -30 °C ... 80 °C |
| Comprobación de humedad | 96h, 93% RH, 40 °C |
| Índice de protección | IP20 (Bornes y portafusibles) |
| IP00 (Placa de circuito impreso) |
Generalidades
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Número de polos | 4 |
| Categoría de sobretensiones_GRP | II |
| Clase de protección | III |
| Grado de polución | 2 |
| Construcción | Módulo para carril de dos piezas enchufable |
Datos eléctricos
| Tensión asignada circuito principal | 24 V DC |
|---|---|
| Corriente asignada circuito principal | 48 A DC (total) |
| 12 A DC (por canal) | |
| Tensión asignada circuito inalámbrico | 24 V DC |
| Corriente asignada circuito inalámbrico | 0,5 A DC |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Resistencia al cortocircuito | 600 A (condicionado según DIN EN 50178) |
| Potencia disipada | 4,1 W (sin interruptor de protección) |
| Ciclos de enchufe | 50 |
Datos de conexión
| Denominación Conexión | Alimentación X21 |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 4 |
| Sección de conductor flexible con puntera, con collar aislante | 0,75 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Denominación Conexión | Salidas X1...X4 |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Denominación Conexión | Indicación remota X31 |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Normas y especificaciones
| Normas/disposiciones | DIN EN 50178 1997 |
|---|---|
| DIN EN 61000-6-2:2005 | |
| DIN EN 61000-6-3:2007+A1:2011 | |
| DIN EN 60068-2-6 |
Clasificaciones
| Característica | Valor |
|---|---|
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 108.5 mm |
| Altura (EF000040) | 127.8 mm |
| Profundidad (EF000049) | 70.25 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 10 Mbytes |
|
| PHOENIX CONTACT-2905238-CBB 04 2X2RC-PT | 412 Kbytes |
|
