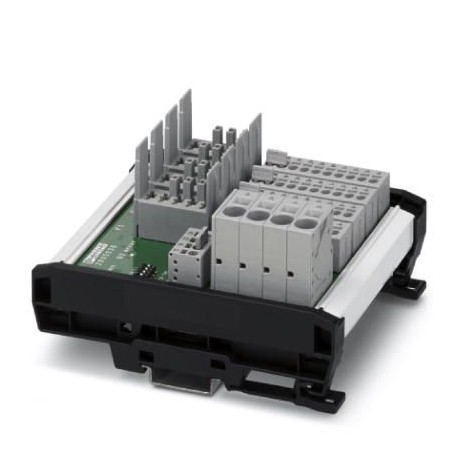

CBB 04 2X2RC-PT 2905238 PHOENIX CONTACT Potenzialverteiler
CBB 04 2X2RC-PT
2905238
PHOENIX_CONTACT
Potenzialverteiler
Überspannungsschutz
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2905238 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | L1 - Schutzschalter |
| Katalogseite | Seite 259 (C-6-2015) |
| GTIN | 4046356935388 |
| Gewicht pro Stück (exklusive Verpackung) | 264,810 g |
| Gewicht pro Stück (inklusive Verpackung) | 331,500 g |
| Zolltarifnummer | 85363090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -30 °C ... 80 °C |
| Feuchtigkeitsprüfung | 96h, 93% RH, 40 °C |
| Schutzart | IP20 (Klemmen und Sicherungshalter) |
| IP00 (Leiterplatte) |
Allgemein
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Montageart | Tragschiene: 35 mm |
| Polzahl | 4 |
| Überspannungskategorie_GRP | II |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
Elektrische Daten
| Bemessungsspannung Hauptstromkreis | 24 V DC |
|---|---|
| Bemessungsstrom Hauptstromkreis | 48 A DC (gesamt) |
| 12 A DC (pro Kanal) | |
| Bemessungsspannung Fernmeldekreis | 24 V DC |
| Bemessungsstrom Fernmeldekreis | 0,5 A DC |
| Bemessungsstoßspannung | 0,5 kV |
| Kurzschlussfestigkeit | 600 A (bedingt nach DIN EN 50178) |
| Verlustleistung | 4,1 W (ohne Schutzschalter) |
| Steckzyklen | 50 |
Anschlussdaten
| Benennung Anschluss | Einspeisung X21 |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt starr | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 20 ... 4 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,75 mm² ... 10 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,75 mm² ... 16 mm² |
| Benennung Anschluss | Ausgänge X1 ... X4 |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Benennung Anschluss | Fernmeldung X31 |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
Normen und Bestimmungen
| Normen/Bestimmungen | DIN EN 50178 1997 |
|---|---|
| DIN EN 61000-6-2:2005 | |
| DIN EN 61000-6-3:2007+A1:2011 | |
| DIN EN 60068-2-6 |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905238-CBB 04 2X2RC-PT | 412 Kbytes |
|
