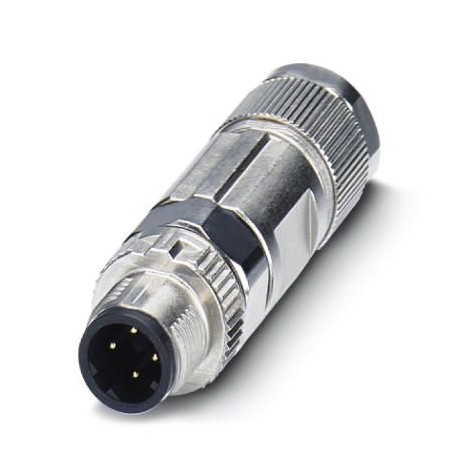

SACC-MSD-4PCT-SH PN SCO 1414089 PHOENIX CONTACT Conector
SACC-MSD-4PCT-SH PN SCO
1414089
PHOENIX_CONTACT
Conector
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1414089 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626018881 |
| Peso por unidade (exclusive embalagem) | 27,800 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | CN (China) |
Medidas
| Abertura da porca cega | 15 mm |
|---|---|
| Diâmetro da caixa | 16 mm |
| Comprimento | 51 mm |
| Diâmetro externo de linha | 5,5 mm ... 10 mm |
| Comprimento do isolamento da capa | 26 mm |
| Comprimento do isolamento dos condutores individuais | 4 mm +0,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP65 |
| IP67 |
Geral
| Nota | Este produto está conforme com as especificações da Diretriz PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Chapter 8.2 Connectors for Inside Environment (Balanced Cabling) |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 60 V DC |
| 48 V AC | |
| Número de pólos | 4 |
| Resistência de isolação | ≥ 100 Ω |
| Codificação | Dados D |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Choque, vibração EN 50155:2001 | |
| Tipo de sinal/categoria | PROFINET CAT5 (com base em IEC 11801), 100 MBit/s |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Conexão para crimp |
| Bitola do condutor | 0,34 mm² ... 1 mm² (flexível) |
| Bitola do condutor AWG | 22 ... 18 (flexível) |
| Diâmetro de condutor inclusive isolação | ≤ 2,3 mm |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm (Serrilha M12) |
| ≤ 5 Nm (Parafusar o inserto de conector com caixa de buchas até ao batente) | |
| 5 Nm (Porca de pressão com caixa de buchas) | |
| Instrução de montagem | Cada um destes conectores de encaixe inclui respectivamente uma vedação para diâmetros exteriores do cabo pequenos e grandes. |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA 6.6 |
| Material do corpo do cabo | Fundição de zinco sob pressão, niquelado |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | FKM |
| Dados sobre material adicionais | Zinco fundido sob pressão (Caixa) |
| niquelado (Superfície da caixa) | |
| Normas/disposições | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 50155:2001 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1414089-SACC-MSD-4PCT-SH PN SCO | 132 Kbytes |
|
