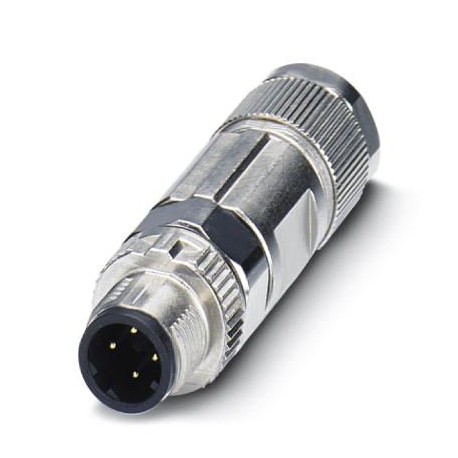

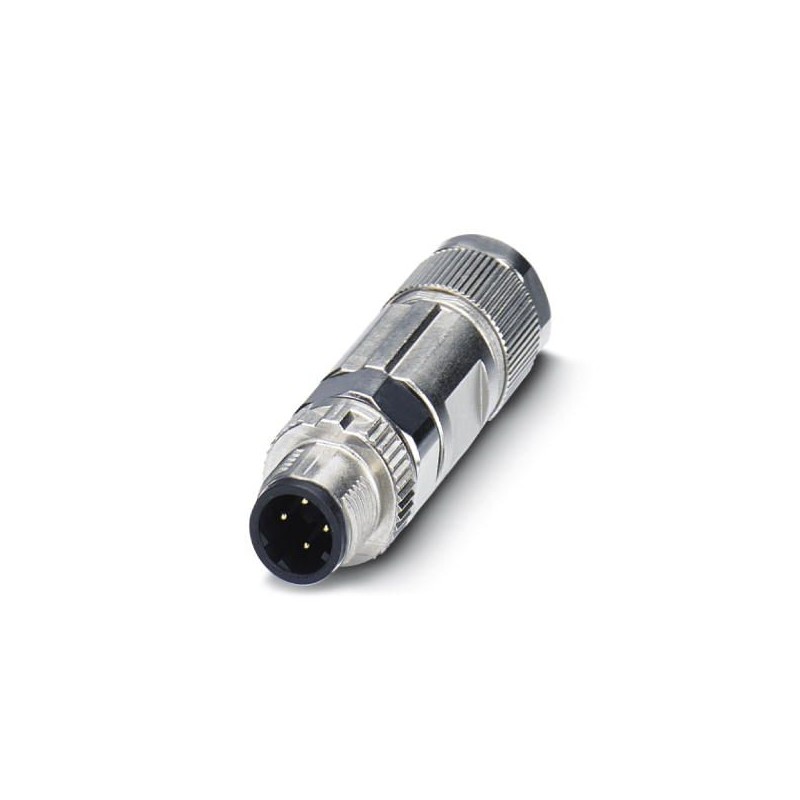

SACC-MSD-4PCT-SH PN SCO 1414089 PHOENIX CONTACT Conector
SACC-MSD-4PCT-SH PN SCO
1414089
PHOENIX_CONTACT
Conector, PROFINET CAT5 (100 MBit/s), 4-polos, sin halógenos, apantallado, Conector macho recto M12 SPEEDCON, codificado D, Conexión engastada, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 5,5 mm ... 10 mm, con contactos engastados
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1414089 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CJN - |
| EAN | 4055626018881 |
| Peso por unidad (sin incluir el embalaje) | 27,800 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 15 mm |
|---|---|
| Diámetro de la caja | 16 mm |
| Longitud | 51 mm |
| Diámetro exterior del cable | 5,5 mm ... 10 mm |
| Longitud a desaislar de la envoltura | 26 mm |
| Longitud a desaislar del conductor individual | 4 mm +0,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V DC |
| 48 V AC | |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 Ω |
| Codificación | D - datos |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Choques, vibraciones EN 50155:2001 | |
| Tipo de señal/categoría | PROFINET CAT5 (conforme a IEC 11801), 100 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión engastada |
| Sección de conductor | 0,34 mm² ... 1 mm² (flexible) |
| Sección de conductor AWG | 22 ... 18 (flexible) |
| Diámetro de conductor incl. aislamiento | ≤ 2,3 mm |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| ≤ 5 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 5 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Indicaciones de montaje | Este conector enchufable incluye una junta para diámetros exteriores de cable grandes y pequeños respectivamente. |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
| Datos de material adicionales | Fundición inyectada de cinc (Carcasa) |
| niquelado (Superficie de la carcasa) | |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/especificaciones | EN 50155:2001 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1414089-SACC-MSD-4PCT-SH PN SCO | 132 Kbytes |
|
