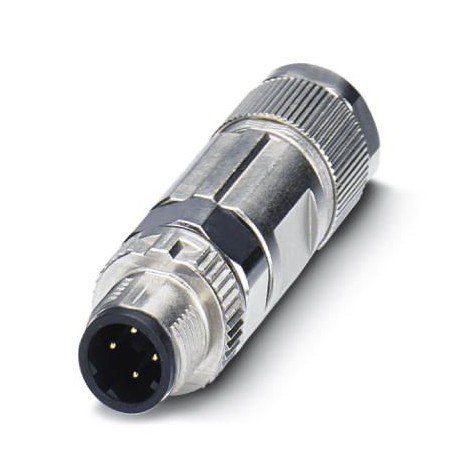

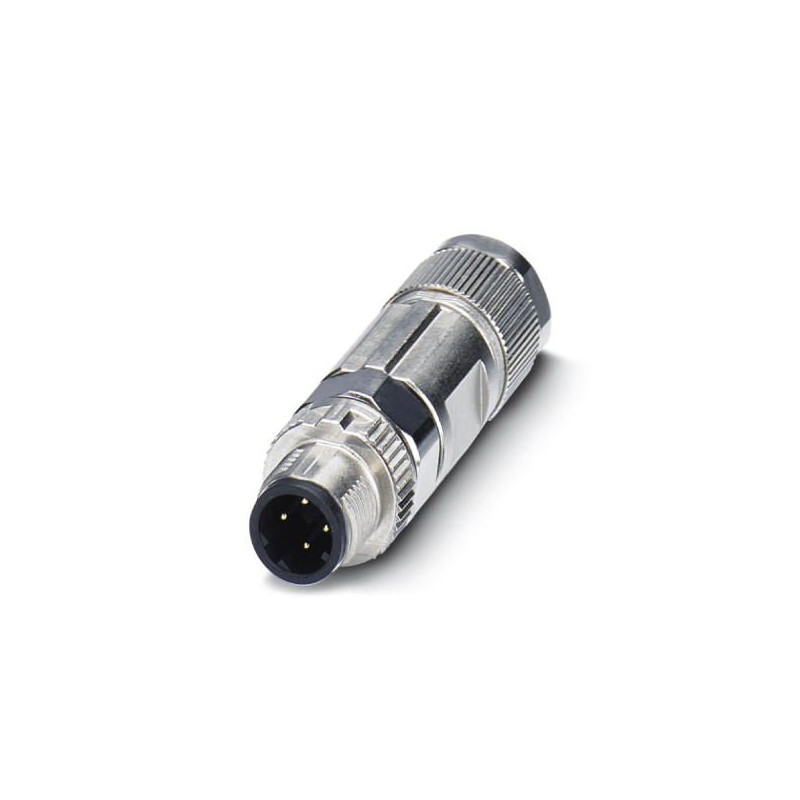

SACC-MSD-4PCT-SH PN SCO 1414089 PHOENIX CONTACT Разъем
SACC-MSD-4PCT-SH PN SCO
1414089
PHOENIX_CONTACT
Разъем
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Описание
▲Коммерческие данные
| Код заказа | 1414089 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626018881 |
| Вес/шт. (без упаковки) | 27,800 GRM |
Размеры
| Раствор ключа - накидная гайка | 15 мм |
|---|---|
| Диаметр корпуса | 16 мм |
| Длина | 51 мм |
| Наружный диаметр проводника | 5,5 мм ... 10 мм |
| Длина зачищенной части оболочки | 26 мм |
| Длина зачищенной части одной жилы | 4 мм +0,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 Ω |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155:2001 | |
| Тип сигнала/категория | PROFINET CAT5 (в соответствии с МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Обжим |
| Сечение провода | 0,34 мм² ... 1 мм² (гибкий) |
| Сечение проводника AWG | 22 ... 18 (гибкий) |
| Диаметр проводника вкл. изоляцию | ≤ 2,3 мм |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| ≤ 5 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) | |
| 5 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | В комплекте с данным штекерным разъемом поставляется уплотнение для кабелей малого и большого диаметра. |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Дополнительные данные о материале | Метод литья под давлением (Корпус) |
| покрытый никелем (Поверхность корпуса) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1414089-SACC-MSD-4PCT-SH PN SCO | 132 Kbytes |
|
