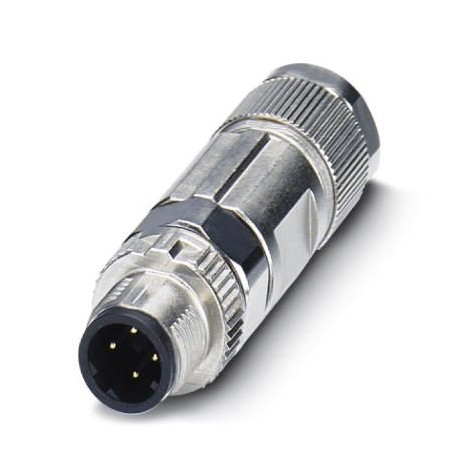

SACC-MSD-4PCT-SH PN SCO 1414089 PHOENIX CONTACT Steckverbinder
SACC-MSD-4PCT-SH PN SCO
1414089
PHOENIX_CONTACT
Steckverbinder
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1414089 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| GTIN | 4055626018881 |
| Gewicht pro Stück (exklusive Verpackung) | 27,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 28,100 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | CN (China) |
Maße
| Schlüsselweite Überwurfmutter | 15 mm |
|---|---|
| Gehäusedurchmesser | 16 mm |
| Länge | 51 mm |
| Leitungsaußendurchmesser | 5,5 mm ... 10 mm |
| Abisolierlänge der Ummantelung | 26 mm |
| Abisolierlänge der Einzelader | 4 mm +0,5 mm |
Allgemein
| Hinweis | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 60 V DC |
| 48 V AC | |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 100 Ω |
| Kodierung | D - Daten |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Schock, Vibration EN 50155:2001 | |
| Signalart/Kategorie | PROFINET CAT5 (in Anlehnung an IEC 11801), 100 MBit/s |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Crimpanschluss |
| Leiterquerschnitt | 0,34 mm² ... 1 mm² (flexibel) |
| Leiterquerschnitt AWG | 22 ... 18 (flexibel) |
| Aderdurchmesser inklusive Isolierung | ≤ 2,3 mm |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| ≤ 5 Nm (Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben) | |
| 5 Nm (Druckmutter mit Tüllengehäuse) | |
| Montagehinweis | Diesem Steckverbinder liegen je eine Dichtung für kleine sowie große Kabelaußendurchmesser bei. |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | FKM |
| Zusätzliche Materialangaben | Zinkdruckguss (Gehäuse) |
| vernickelt (Gehäuseoberfläche) | |
| Normen/Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Normbezeichnung | Schock, Vibration |
| Normen/Bestimmungen | EN 50155:2001 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1414089-SACC-MSD-4PCT-SH PN SCO | 132 Kbytes |
|
