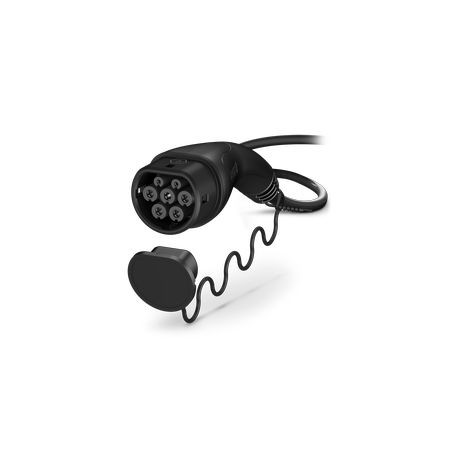

CHARX ET2C-3AC20-10,0MES00P 1526074 PHOENIX CONTACT CHARX Connect eco, Tipo 2, cabo de carregamento AC, perm..
CHARX ET2C-3AC20-10,0MES00P
1526074
PHOENIX_CONTACT
80
CHARX Connect eco, Tipo 2, cabo de carregamento AC, permanente de 20 A, 480 V AC, com conector de carregamento veicular e extremidade aberta do cabo, cabo: 10 m, preto, reto, com tampa, logo PHOENIX CONTACT, IEC 62196-2, para carregamento de veículos elétricos (EV) com corrente alternada (CA)
Conexão CHARX, cabos de carregamento AC
CHARX connect eco, Cabo de carregamento AC, com conector de carregamento de veículos e extremidade de cabo aberto, para carregamento de veículos elétricos (EVs) com corrente alternada (AC), com tampa, Tipo 2, IEC 62196-2, 20 A / 480 V (AC), PHOENIX CONTACT Logotipo, Cabo: 10 m, preto, reto
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Cabos de carregamento AC |
| Família de produtos | CHARX conectar eco |
| aplicação | para carregamento de veículos elétricos (EVs) com corrente alternada (AC) |
| compatível com tomadas de carregamento de infraestrutura Tipo 2 em estações de carregamento para eletromobilidade (EVSE) | |
| Execução | Cabo de carregamento AC |
| com conector de carregamento do veículo e extremidade do cabo aberta | |
| Componentes | Com boné |
| Logotipo colocado | Logótipo PHOENIX CONTACT |
| Modo de carregamento | Modo 3, Caso C |
| Padrão de carregamento | Tipo 2 |
| Tipo de Transmissão de Sinal | Modulação da Duração do Pulso |
| Observação sobre o tipo de conexão | Conexão não destacável e aparelhada |
| Codificação | 680 Ω (entre PE e PP) |
| Tipo de corrente de carregamento | CA trifásica |
| Potência de carregamento | 16,63 kW |
| Corrente de carregamento | 20 A |
| Contato de energia | |
| Número | 5 (L1, L2, L3, N, PE) |
| Tensão nominal | 480 V |
| Corrente Nominal | 20 A |
| Contato de notificação | |
| Número | 2 (CP, PP) |
| Tensão nominal | 30 V CA |
| Corrente Nominal | 2 A |
| Seção de condutores AWG | (Convertido de acordo com IEC) |
| Conector de carregamento de veículos | |
| Esquema de dimensão |  |
| Largura | 70,4 milímetros |
| altura | 82,3 milímetros |
| profundidade | 201,8 milímetros |
| Cor (Alojamento) | Preto (9005) |
| Cor (Grip Zone) | Preto (9005) |
| Cor (Plug-in Face) | Preto (9005) |
| Cor (tampa) | Preto (9005) |
| Cor (Fios) | Preto (9005) |
| Material (conector de carregamento do veículo) | plástico |
| Material (bainha externa do cabo) | TPE-U |
| Material (Contatos de superfície) | Prata |
| Comprimento do cabo | 10 m |
| Padrões/especificações do cabo | prEN 50620/DIN EN 50620 |
| Certificações de cabos | Vde |
| Peso do cabo | Máx. 193 kg/km |
| Tipo de cabo | Classe 5 |
| Tipo de cabo | reto |
| Estrutura do Cabo | 5 x 1,5 mm² + 1 x 0,5 mm² |
| Diâmetro externo do cabo | 11,55 milímetros ±0,35 milímetros |
| Envoltório exterior, material | TPE-U |
| Resistência da Linha | ≤ 0,011324 Ω/m (em comparação com um cabo de alimentação, a uma temperatura ambiente de 20 °C) |
| Raio de curvatura | mínimo 86.625 mm (7,5x diâmetro) |
| Dados mecânicos | |
| Ciclos de plugue | > 10000 |
| Força de inserção | < 100 N |
| Força de Separação | < 100 N |
| Condições ambientais | |
| Classificação de proteção (conector de carregamento do veículo) | IP44 (conectado, a classificação de proteção em operação e conectada só pode ser garantida se ambos os elementos de conexão forem produtos Phoenix Contact originais ou produtos padrão equivalentes) |
| Índice de Proteção (Cap) | IP54 |
| Temperatura Ambiente (Serviço) | -40 °C ... 50 °C |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 80 °C |
| Altitude | 5000 m (acima do nível do mar) |
| Padrões | |
| Normas/Especificações | Norma IEC 62196-2 |
| Característica | Valor |
|---|---|
| Tipo de corrente (EF000143) | CA trifásica |
| Número de condutores de comunicação (EF009317) | 2 |
| Tipo lateral do veículo (EF009318) | Tipo 2 |
| Execução do lado da infraestrutura (EF009319) | Extremidade livre do condutor |
| Com caixa de controlo In-cable (ICCB) (EF009320) | Não |
| Modo de carregamento (EF009321) | Modo 3 |
| Corrente nominal (EF000001) | 20 A |
| Tensão nominal (EF000002) | 480 V |
| Com sensor de temperatura (EF006034) | Não |
| Comprimento do cabo (EF000536) | 10 m |
| Tipo de cabo (EF000081) | Direito |
| Material de contacto (EF004019) | Outro |
| Tratamento da superfície de contacto (EF002558) | Outro |
