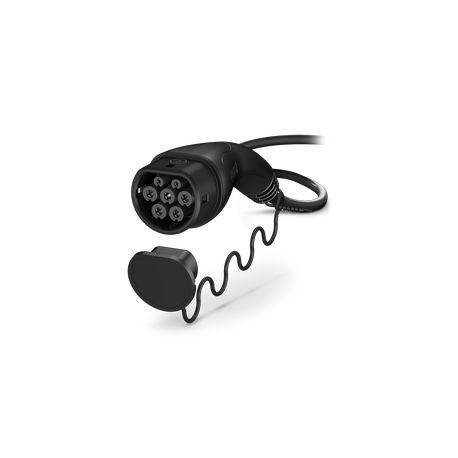

CHARX ET2C-3AC20-10,0MES00P 1526074 PHOENIX CONTACT CHARX Connect Eco, Tipo 2, cavo di ricarica AC, 20 A per..
CHARX ET2C-3AC20-10,0MES00P
1526074
PHOENIX_CONTACT
80
CHARX Connect Eco, Tipo 2, cavo di ricarica AC, 20 A permanente, 480 V AC, con connettore di ricarica per veicoli e estremità cavo aperta, cavo: 10 m, nero, dritto, con tappuccio, logo PHOENIX CONTACT, IEC 62196-2, per la ricarica di veicoli elettrici (EV) con corrente alternata (AC)
CHARX connect, cavi di ricarica CA
CHARX connect eco, Cavo di ricarica AC, con connettore di ricarica lato veicolo ed estremità aperta, per la ricarica con corrente alternata (AC) di veicoli elettrici (EV), con cappuccio di protezione, Tipo 2, IEC 62196-2, 20 A / 480 V (AC), Logo PHOENIX CONTACT, cavi: 10 m, nero, diritto
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di ricarica AC |
| Famiglia di prodotti | CHARX connect eco |
| Applicazione | per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) |
| compatibile con le prese di ricarica lato infrastruttura di tipo 2 presenti sulle stazioni di ricarica per la mobilità elettrica (EVSE) | |
| Esecuzione | Cavo di ricarica AC |
| con connettore di ricarica lato veicolo ed estremità aperta | |
| Dotazione | con cappuccio di protezione |
| Logo aggiunto | Logo PHOENIX CONTACT |
| Modalità di carica | Mode 3, Case C |
| Standard di ricarica | Tipo 2 |
| Tipo di trasmissione del segnale | Pulse width modulation |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica | 680 Ω (tra PE e PP) |
| Tipo di corrente di carica | AC trifase |
| Potenza di ricarica | 16,63 kW |
| Corrente di ricarica | 20 A |
| Contatto di potenza | |
| Numero | 5 (L1, L2, L3, N, PE) |
| Tensione nominale | 480 V |
| Corrente nominale | 20 A |
| Contatto di segnalazione | |
| Numero | 2 (CP, PP) |
| Tensione nominale | 30 V AC |
| Corrente nominale | 2 A |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Connettore di ricarica lato veicolo | |
| Disegno quotato |  |
| Larghezza | 70,4 mm |
| Altezza | 82,3 mm |
| Profondità | 201,8 mm |
| Colore (Custodia) | nero (9005) |
| Colore (Maniglie) | nero (9005) |
| Colore (Inserto frontale) | nero (9005) |
| Colore (Cappuccio di protezione) | nero (9005) |
| Colore (Cavo) | nero (9005) |
| Materiale (Connettore di ricarica lato veicolo) | Plastica |
| Materiale (Guaina esterna cavo) | TPE-U |
| Materiale (Superficie contatti) | Argento |
| Lunghezza cavo | 10 m |
| Norme/disposizioni relative ai cavi | prEN 50620/DIN EN 50620 |
| Certificazioni relative ai cavi | VDE |
| Peso della linea | max. 193 kg/km |
| Tipo di cavo | Classe 5 |
| Tipo di cavo | diritto |
| Struttura dei cavi | 5 x 1,5 mm² + 1 x 0,5 mm² |
| Diametro esterno conduttore | 11,55 mm ±0,35 mm |
| Guaina esterna, materiale | TPE-U |
| Resistenza linea | ≤ 0,011324 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Raggio di piegatura | min. 86,625 mm (7,5x diametro) |
| Dati meccanici | |
| Cicli di manovra | > 10000 |
| Forza di inserzione | < 100 N |
| Forza di trazione | < 100 N |
| Condizioni ambientali | |
| Grado di protezione (Connettore di ricarica lato veicolo) | IP44 (collegato, è possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti) |
| Grado di protezione (Cappuccio di protezione) | IP54 |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | max. 5000 m (sopra il livello del mare) |
| Norme | |
| Norme/Disposizioni | IEC 62196-2 |
| Caratteristica | Valore |
|---|---|
| tipo di corrente (EF000143) | AC 3-fase |
| numero dei conduttori di comunicazione (EF009317) | 2 |
| tipo di estremità lato veicolo (EF009318) | tipo 2 |
| tipo di estremità lato infrastruttura (EF009319) | estremità libera |
| con Incable Control Box (ICCB) (scatola di controllo in-cavo) (EF009320) | No |
| modalità di carica (EF009321) | modalità 3 |
| corrente nominale (EF000001) | 20 A |
| tensione nominale (EF000002) | 480 V |
| con sensore di temperatura (EF006034) | No |
| lunghezza del cavo (EF000536) | 10 m |
| tipo di cavo (EF000081) | diritto |
| materiale di contatto (EF004019) | altro |
| trattamento superficiale (EF002558) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
