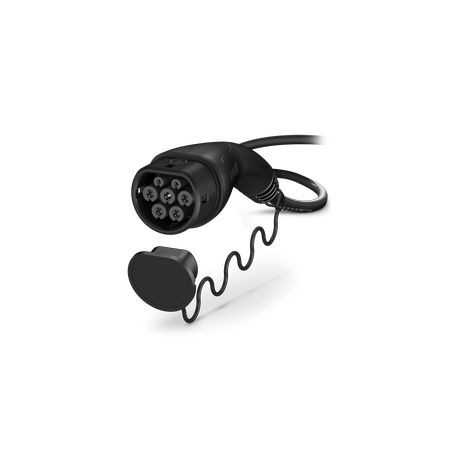

CHARX ET2C-3AC20-10,0MES00P 1526074 PHOENIX CONTACT CHARX connect, Câbles de charge AC
CHARX ET2C-3AC20-10,0MES00P
1526074
PHOENIX_CONTACT
96
CHARX connect, Câbles de charge AC
CHARX connect eco, Câble de charge AC, avec connecteur de charge côté véhicule et extrémité de câble libre, pour la charge en courant alternatif (AC) des véhicules électriques (VE), avec cache de protection, Type 2, CEI 62196-2, 20 A / 480 V (AC), Logo PHOENIX CONTACT, câble: 10 m, noir, droit
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câbles de charge CA |
| Gamme de produits | CHARX connect eco |
| Application | pour la charge en courant alternatif (AC) des véhicules électriques (VE) |
| compatible avec le type 2 des prises de charge côté infrastructure sur les stations de charge pour l'électromobilité (EVSE) | |
| Version | Câble de charge AC |
| avec connecteur de charge côté véhicule et extrémité de câble libre | |
| Equipement | avec cache de protection |
| Logo en place | Logo PHOENIX CONTACT |
| Mode charge | Mode 3, cas C |
| Norme de charge | Type 2 |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Détrompage | 680 Ω (entre PE et PP) |
| Type de courant de charge | AC triphasé |
| Puissance de charge | 16,63 kW |
| Courant de charge | 20 A |
| Contact de puissance | |
| Nombre | 5 (L1, L2, L3, N, PE) |
| Tension de référence | 480 V |
| Courant de référence | 20 A |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Section du conducteur AWG | (conversion selon CEI) |
| Connecteur de charge côté véhicule | |
| Dessin coté |  |
| Largeur | 70,4 mm |
| Hauteur | 82,3 mm |
| Profondeur | 201,8 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Zone de préhension) | noir (9005) |
| Coloris (Modèle d'enfichage) | noir (9005) |
| Coloris (Cache de protection) | noir (9005) |
| Coloris (Câble) | noir (9005) |
| Matériau (Connecteur de charge côté véhicule) | Plastique |
| Matériau (Gaine extérieur de câble) | TPE-U |
| Matériau (Surface des contacts) | Argent |
| Longueur du câble | 10 m |
| Normes/Spécifications relatives aux câbles | prEN 50620/DIN EN 50620 |
| Certifications relatives aux câbles | VDE |
| Poids de gaine | max. 193 kg/km |
| Type | Classe 5 |
| Type de câble | droit |
| Structure de câble | 5 x 1,5 mm² + 1 x 0,5 mm² |
| Diamètre extérieur du câble | 11,55 mm ±0,35 mm |
| Gaine extérieure, matériau | TPE-U |
| Résistance de la ligne | ≤ 0,011324 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 86,625 mm (7,5x diamètre) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Connecteur de charge côté véhicule) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Cache de protection) | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | max. 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/Prescriptions | CEI 62196-2 |
