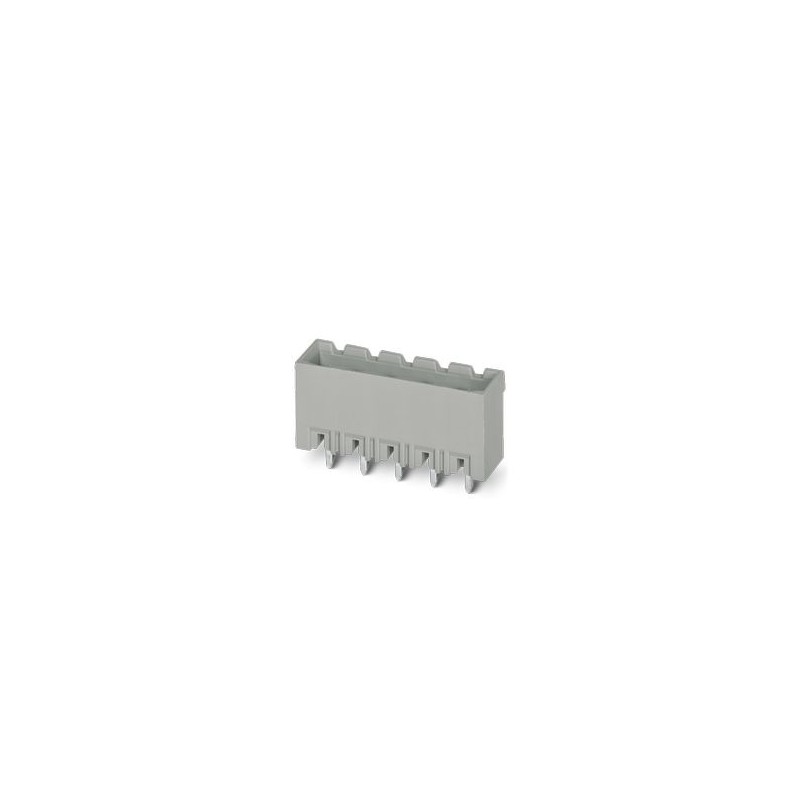

BCH-500VS- 7 GN PA1,3,5,7 5430358 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 2,5 mm².. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BCH-500VS- 7 GN PA1,3,5,7 5430358 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 2,5 mm²..

BCH-500VS-7 GN PA1,3,5,7

5430358

PHOENIX_CONTACT

1000

Produto sob demanda, sem reembolso.

Base da placa de circuito impresso, seção nominal: 2,5 mm², cor: verde esbranquiçada, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de potenciais: 4, número de linhas: 1, número de polos: 4, número de conexões: 4, família de artigos: BCH-VS, passo: 5 mm, Montagem: Soldagem por onda, Arranjo dos pinos: Arranjo linear dos pinos, Comprimento dos pinos [P]: 3,9 mm, Número de pinos de solda por potencial: 1, Sistema de plugue: BASICLINE 2.5, Orientação da face da plugue: Padrão, Travamento: Sem, Tipo de Fixação: Sem, Tipo de Embalagem: Embalado

Carcaça da base de PCB, seção transversal nominal: 2,5 mm², cor: verde esbranquiçado, corrente nominal: 12 A, tensão nominal (III/2): 320 V, contatos de superfície: Estanho, tipo de contato: Macho, número de linhas: 1, número de postes: 7, família de artigos: BCH-VS, passo: 5 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, Comprimento do pino [P]: 3.9mm, Número de pinos de soldagem por potencial: 1, Sistema de plug-in: BASICLINE 2.5, Orientação facial do plug-in: Padrão, Bloqueio: Livre, Tipo de acessório: Sin, Tipo de embalagem: Embalagem in a box

PCB headers, nominal cross section: 2.5 mm2, color: pastel green, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Tin, contact connection type: Pin, number of potentials: 4, number of rows: 1, number of positions: 4, number of connections: 4, product range: BCH-VS, pitch: 5 mm, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.9 mm, number of solder pins per potential: 1, plug-in system: BASICLINE 2,5, Pin connector pattern alignment: Standard, locking: without, mounting: without, type of packaging: packed in cardboard

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $1,778.35
Preço unitário: $1.78
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors M
Product typePCB headers
Product familyBCH-VS
Number of positions4
Pitch5 mm
Number of connections4
Number of rows1
Number of potentials4
Pin layoutLinear pinning
Solder pins per potential1
Electrical properties
Nominal current IN12 A
Nominal voltage UN320 V
Degree of pollution3
Rated voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
Rated voltage (III/2)320 V
Rated surge voltage (III/2)4 kV
Rated voltage (II/2)400 V
Rated surge voltage (II/2)4 kV
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (4 - 8 µm Sn)
Metal surface contact area (middle layer)Nickel (1.5 - 4 µm Ni)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (middle layer)Nickel (1.5 - 4 µm Ni)
Material data - housing
Color (Housing)pastel green (6019)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Notes
Notes on operationIn accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load.
Dimensions
Dimensional drawingxafhfprsoi.jpg
Pitch5 mm
Width [w]37 mm
Height [h]15.9 mm
Length [l]8.6 mm
Installed height12 mm
Solder pin length [P]3.9 mm
Pin dimensions1 x 1 mm
PCB design
Hole diameter1.4 mm
Electrical tests
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
minimum clearance value - non-homogenous field (III/3)3 mm
minimum creepage distance (III/3)3.2 mm
Rated insulation voltage (III/2)320 V
Rated surge voltage (III/2)4 kV
minimum clearance value - non-homogenous field (III/2)3 mm
minimum creepage distance (III/2)3 mm
Rated insulation voltage (II/2)400 V
Rated surge voltage (II/2)4 kV
minimum clearance value - non-homogenous field (II/2)3 mm
minimum creepage distance (II/2)3 mm
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 5430358 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de polos (EF001391) 4
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 5 mm
Dimensão das conexões (EF006827) 5 mm
Corrente nominal especificada In (EF008250) 12 A
Tensão especificada de funcionamento (EF000228) 320 V
Tensão especificada de pico (EF002993) 4 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.4 mm
Comprimento do pino (EF006825) 3.9 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Caixa (para SMD)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
