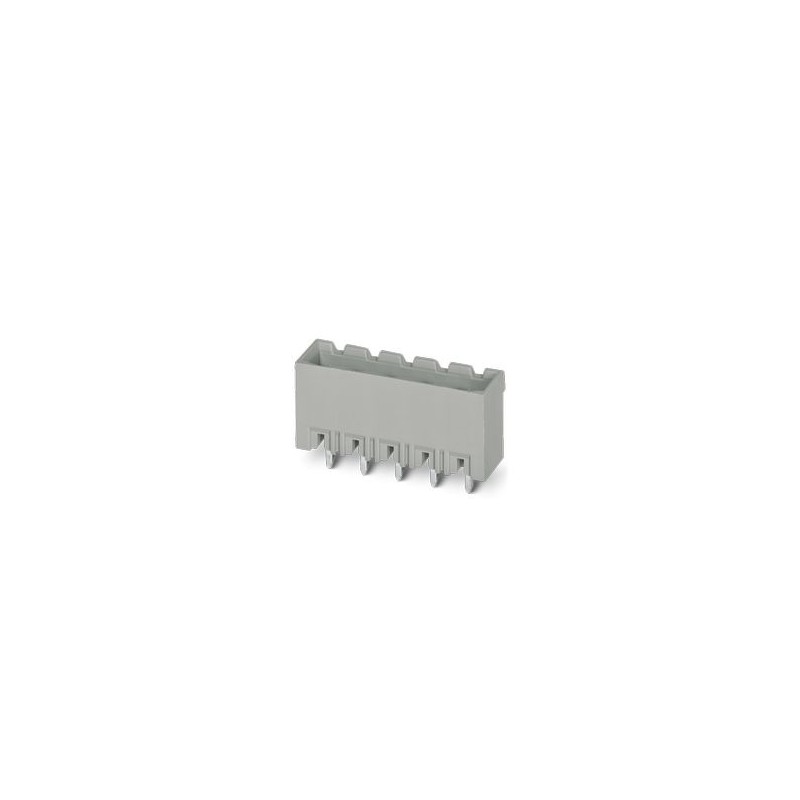

BCH-500VS- 7 GN PA1,3,5,7 5430358 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2..
BCH-500VS-7 GN PA1,3,5,7
5430358
PHOENIX_CONTACT
1000
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde blanquecino, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 4, familia de artículos: BCH-VS, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Tira base de la PCB, sección transversal nominal: 2,5 mm2, color: blanco-verde, corriente nominal: 12 A, voltaje nominal (III/2): 320 V, superficie de contacto: estaño, tipo de contacto: pin, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conectores: 4, familia de artículos: BCH-VS, paso de 5 mm, montaje: soldadura por onda, disposición de pines: pasador lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema de conectores: BASICLINE 2,5, orientación de la cara de acoplamiento: Estándar, Bloqueo: sin ella, Tipo de montaje: sin, Tipo de embalaje: empaquetado en un cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Línea de productos | Conectores COMBICON M |
| Tipo de producto | Tira de suelo de PCB |
| familia de productos | BCH-VS |
| Número de polos | 4 |
| Dimensión de la cuadrícula | 5 milímetros |
| Número de puertos | 4 |
| Número de filas | 1 |
| Número de potenciales | 4 |
| Diseño de pines | Fijación lineal |
| Número de pines de soldadura por potencial | 1 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 320 V |
| Grado de contaminación | 3 |
| Tensión nominal (III/3) | 250 V |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Tensión nominal (III/2) | 320 V |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Tensión nominal (II/2) | 400 V |
| Tensión de sobretensione nominal (II/2) | 4 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información material - Contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Contacto con materiales | Aleación de Cu |
| Acabado superficial | Electrochapado |
| Área de contacto superficial metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de contacto superficial metálica (intercala) | Níquel (1,5 - 4 μm Ni) |
| Superficie metálica de soldadura (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (intercapa) | Níquel (1,5 - 4 μm Ni) |
| Especificaciones del material - Carcasa | |
| Color (Carcasa) | Blanco-verde (6019) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por cable incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura de la prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Nota sobre el funcionamiento | Los conectores COMBICON son conectores sin capacidad de conmutación (COC) conforme a la norma DIN EN 61984. Cuando se usan según la expectativa, no deben conectarse ni desconectarse en vivo o bajo carga. |
| Dibujo dimensional |  |
| Dimensión de la cuadrícula | 5 milímetros |
| Anchura [w] | 37 milímetros |
| Altura [h] | 15,9 milímetros |
| Longitud [l] | 8,6 milímetros |
| Altura total | 12 milímetros |
| Longitud del pin de soldadura [P] | 3,9 milímetros |
| Dimensiones del pin | 1 x 1 mm |
| Diseño de PCB | |
| Diámetro del pozo de perforación | 1,4 mm |
| Distancias de paso y de arrastre | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | Yo |
| Resistencia de seguimiento (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Valor de distancia mínima al aire - campo inhomogéneo (III/3) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Valor mínimo de la distancia aérea - campo inhomogéneo (III/2) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (III/2) | 3 milímetros |
| Tensión nominal de aislamiento (II/2) | 400 V |
| Tensión de sobretensione nominal (II/2) | 4 kV |
| Valor mínimo de la limpieza - campo inhomogéneo (II/2) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (II/2) | 3 milímetros |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Empaquetado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 4 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.9 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
