> PANASONIC>SF4B-H64-01(V2) PANASONIC Cortina de Luz de proteção Tipo 4 SF4B Ver.2
Produto anterior Próximo produto

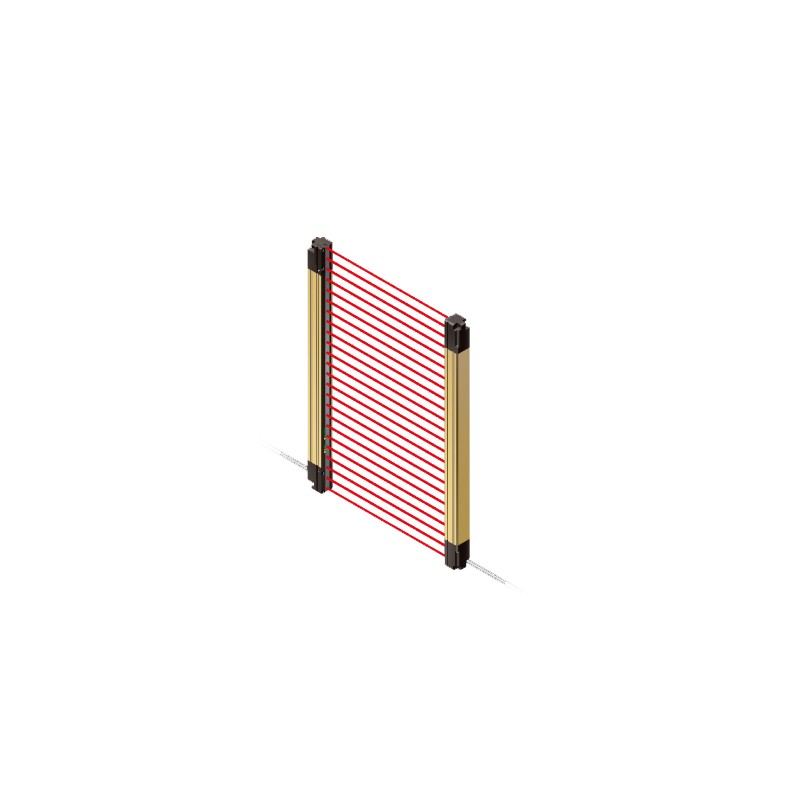

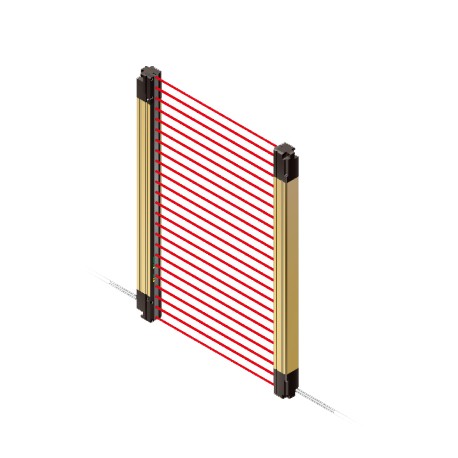

SF4B-H64-01(V2) PANASONIC Cortina de Luz de proteção Tipo 4 SF4B Ver.2 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SF4B-H64-01(V2) PANASONIC Cortina de Luz de proteção Tipo 4 SF4B Ver.2

SF4B-H64-01(V2)

PANASONIC

Cortina de Luz de proteção Tipo 4 SF4B Ver.2

Mais detalhes


Safety - PANASONIC > SF4B Light curtain thru-beam safety sensors, Type 4 · Ple · SIL3 - PANASONIC

Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Número Do ProdutoSF4B-H64-01(V2)
Número Da PeçaSF4B-H64-01(V2)
ProdutoCortina De Luz De Proteção Tipo 4
DetalhesMin. detecção de objeto ø25 mmø0.984 natipo (20 mm0.787 emfeixe de campo)
Nome do produtoCortina de Luz de proteção Tipo 4 SF4B Ver.2

ItemEspecificações
Número Do ProdutoSF4B-H64-01(V2)
Número Da PeçaSF4B-H64-01(V2)
A marcação CE em conformidade com a diretivaDirectiva máquinas, estipulações da Directiva EMC, RoHS Directiva
Não. do feixe de canaisSessenta e quatro
A altura de proteçãoA 1.270 mm50.000 em(Nota:No caso de "Quando usado como dispositivo de segurança para prensas de China" a distância entre o centro do primeiro eixo do feixe e o centro do feixe último eixo do dispositivo torna-se a altura de proteção. Para obter detalhes, consulte "Definição de alturas de detecção".)
A altura de proteção : China Prima compatível (GB/T 4584)De 1.260 mm49.606 em
Consumo de correnteEmissor: 100 mA ou menos
Receptor: 160 mA ou menos
PFHD4.4 × 10-9
MTTFD100 anos ou mais
Peso(Total do emissor e do receptor)2,470 g aprox.
Normas aplicáveis:padrão InternacionalIEC 61496-1/2 (Tipo 4), ISO 13849-1 Categoria 4, PLe), IEC 61508-1 a 7 (SIL3)
(Nota) PLe SIL3 compatível com a de produção, em agosto de 2009.
Normas aplicáveis:JapãoJIS B 9704-1/2 (Tipo 4), JIS B 9705-1 (Categoria 4), JIS C 0508-1 a 7 (SIL3)
(Nota) PLe SIL3 compatível com a de produção, em agosto de 2009.
Normas aplicáveis:a Europa (UE)EN 61496-1 (Tipo 4), a EN ISO 13849-1 Categoria 4, PLe), PT 61508-1 a 7 (SIL3), EN 55011, EN 50178, EN 61000-6-2
(Nota) PLe SIL3 compatível com a de produção, em agosto de 2009.
Normas aplicáveis:América do NorteANSI/UL 61496-1/2 (Tipo 4), ANSI/UL 508, UL 1998 (Classe 2), can/CSA 61496-1/2 (Tipo 4), can/CSA C22.2 Nº 14, OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 a B11.19, ANSI/RIA 15.06
(Nota) PLe SIL3 compatível com a de produção, em agosto de 2009.
Normas aplicáveis:China (GB)GB/T 4584
(Nota) PLe SIL3 compatível com a de produção, em agosto de 2009.
Faixa de operação0,3 a 9 m0.984 para 29.528 pés
(Nota) A faixa de operação é possível definir a distância entre o emissor e o receptor.
Min. detecção de objetoø25 mmø0.984 naobjeto opaco
(Nota), Quando o ponto cego flutuante função é usada, o tamanho do min. detecção de objeto é alterado.
Ângulo de abertura efetivomais ou menos de 2,5°ou menos [para uma faixa de operação superior a 3 m9.843 pés(em conformidade com a IEC 61496-2 / ANSI/UL 61496-2)]
Tensão de alimentação24 V DC sinal de mais ou menos 10 % de Ondulação P-P de 10% ou menos
Saídas de controle (OSSD 1, OSSD 2)PNP abrir-coletor do transistor / aberto NPN coletor do transistor (método de comutação)
- Ao selecionar PNP saída: Máx. fonte de corrente de 200 mA, Quando a seleção de saída NPN: Max. coletor de corrente de 200 mA
- Tensão aplicada: o mesmo que a tensão de alimentação (Ao selecionar a saída PNP: entre o controle de saída e a +V, Quando a seleção de saída NPN: entre o controle de saída e 0 V)
- Tensão Residual: 2,5 V ou menos (Quando a seleção de saída PNP: fonte de corrente de 200 mA, quando a seleção de saída NPN: coletor de corrente de 200 mA) (quando a utilização de 20 m65.617 péscomprimento do cabo)
Saídas de controle (OSSD 1, OSSD 2):modo de OperaçãoQuando todos feixe canais são recebidos, FORA quando um ou mais feixes canais são interrompidos (DESLIGADO também no caso de alguma avaria na cortina de luz de proteção ou o sinal de sincronização)
(Nota) As saídas não são "OFF" quando a função de silenciamento é activo, mesmo se o feixe do canal é interruped.
(Nota) No caso de a função de ponto cego é válido, o modo de operação é alterado.
Saídas de controle(OSSD1, OSSD2):Proteção de circuitoIncorporados
Tempo de respostaFORA de resposta: 14 ms ou menos, EM resposta: 80 a 90 ms
Saída auxiliar (Não de saída de segurança)PNP abrir-coletor do transistor / aberto NPN coletor do transistor (método de comutação)
- Ao selecionar PNP saída: Máx. fonte de corrente de 60 mA, Quando a seleção de saída NPN: Max. coletor de corrente de 60 mA
- Tensão aplicada: o mesmo que a tensão de alimentação (Ao selecionar a saída PNP: entre as saídas auxiliares e +V, Quando a seleção de saída NPN: entre a saída auxiliar e 0 V)
- Tensão Residual: 2,5 V ou menos (Quando a seleção de saída PNP: fonte de corrente de 60 mA, quando a seleção de saída NPN: coletor de corrente de 60 mA) (quando a utilização de 20 m65.617 péscomprimento do cabo)
Saída auxiliar (Não de saída de segurança):modo de OperaçãoFORA quando saídas de controle são, NO momento de saídas de controle está DESACTIVADA (ajuste de Fábrica; modo de funcionamento pode ser alterado usando o SFB-HC prático-controlador(opcional)).
Saída auxiliar (Não de saída de segurança):o circuito de ProtecçãoIncorporados
Saída auxiliar (Não de saída de segurança):tempo de RespostaDESLIGAR a repetição: 34 ms ou menos, NA repetição de 110 ms ou menos.
Interferência função de prevenção deIncorporados
(Nota) por Favor, use 12-núcleo cabo.
Emissão de parar de funçãoIncorporados
Intertravamento de funçãoIncorporou [reset Manual / Auto reset (Nota)]
(Nota) O reset manual e auto-reset são possíveis de ser mudado, dependendo a fiação de estado.
Monitoração de dispositivo externo funçãoIncorporados
Função de cancelamentoIncorporados
(Nota) por Favor, use 12-núcleo cabo.
Função de MutingIncorporados
(Nota) por Favor, use 12-núcleo cabo.
Resistência ao ambiente:Grau de proteçãoIP67 / IP65 (IEC)
Temperatura ambiente-10 a +55 °+14 a +131 ℉(Sem condensação ou formação de gelo permitido), de Armazenamento: -25 a +70 °-13 a +158 ℉
Umidade ambiente30 a 85 % de UR, de Armazenamento: de 30 a 95 % RH
Ambiente de iluminânciaA luz incandescente: 3,500 lx ou menos na recepção de luz rosto
Resistência ambiental:rigidez Dielétrica tensão1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete
Resistência de isolamento20 MOhm , ou mais, com 500 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete
Resistência à vibração10 a 55 Hz de frequência, de 0,75 mm0,030 polduplo amplitude em X, Y e Z direções de duas horas cada
Resistência a choques300 m/sDoisaceleração (30 G aprox.) em X, Y e Z direções três vezes cada
Emitindo-se a elementoDIODO emissor de luz infravermelho (Pico de emissão de comprimento de onda: 870 nm0.034 mil)
MaterialInvólucro: Alumínio
Margens superior e inferior: Ferro
Superfície de detecção: Policarbonato / resina de Poliéster
Pac: PBT
O método de conexãoConector
Comprimento do caboTotal comprimento de até 50 m164.042 pésé possível que tanto o emissor e o receptor, com opcional de acasalamento cabos
(Nota) O cabo pode ser estendido dentro de 30 m98.425 pés(para emissor / receptor) quando duas cortinas de luz são ligados em série, a cerca de 20 m65.617 pésquando três cortinas de luz são ligados em série. Além disso, quando a lâmpada muting é usado, o cabo pode ser estendido num raio de 40 m131.234 pés(para emissor / receptor).
AcessóriosMS-SFB-2 (Intermediário de apoio do suporte): 2 jogos
SF4B-TR25 (haste de Teste): 1
