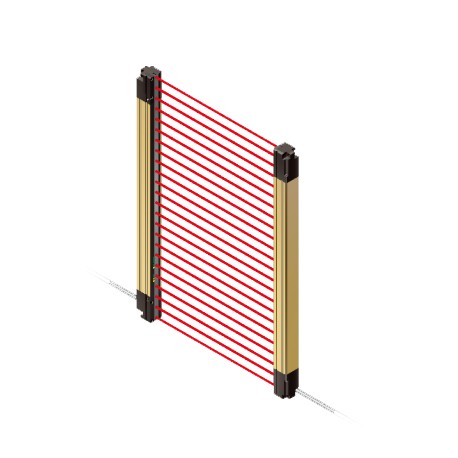

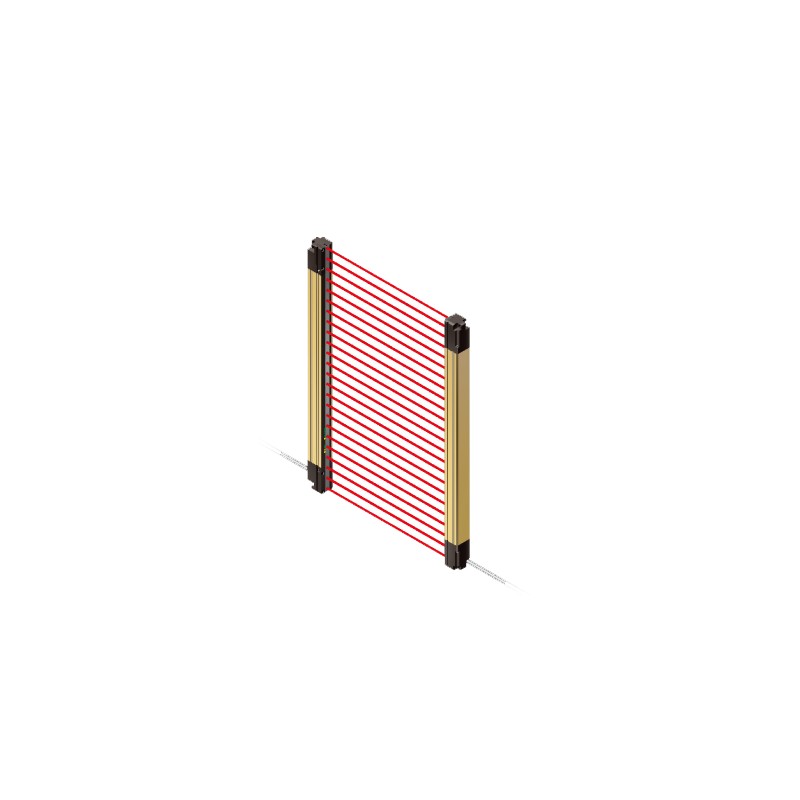

SF4B-H64-01(V2) PANASONIC Sicherheits-Lichtvorhang Typ 4 SF4B Ver.2
SF4B-H64-01(V2)
PANASONIC
Sicherheits-Lichtvorhang Typ 4 SF4B Ver.2
Safety - PANASONIC > SF4B Light curtain thru-beam safety sensors, Type 4 · Ple · SIL3 - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | SF4B-H64-01(V2) |
| Teilenummer | SF4B-H64-01(V2) |
| Produkt | Sicherheits-Lichtvorhang Typ 4 |
| Details | Min. schaltobjekt ø25 mmř0.984 inTyp (20 mm0.787 inbeam pitch) |
| Produkt-name | Sicherheits-Lichtvorhang Typ 4 SF4B Ver.2 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | SF4B-H64-01(V2) |
| Teilenummer | SF4B-H64-01(V2) |
| CE-Kennzeichnung-Richtlinie compliance | Maschinen-Richtlinie, EMV-Richtlinie, RoHS-Richtlinie |
| Nein. der beam-Kanäle | Vier und sechzig |
| Schützende Höhe | 1.270 mm50.000 in(Hinweis:Im Fall von "Bei Verwendung als Sicherheitseinrichtung für Maschinen in China", der Abstand zwischen der Mitte des ersten beam-Achse und der Mitte des letzten Strahl Achse der Vorrichtung wird die schützende Höhe. Für details, siehe "Definition von Sensor-Höhen".) |
| Überwachungshöhe : China Drücken-kompatibel (GB/T 4584) | 1,260 mm49.606 in |
| Stromaufnahme | Sender: 100 mA oder weniger Empfänger: 160 mA oder weniger |
| PFHD | 4.4 × 10-9 |
| MTTFD | 100 Jahre oder mehr |
| Gewicht(Gesamt von Sender und Empfänger) | 2,470 g ca. |
| Geltenden standards:Internationaler standard | IEC 61496-1/2 (Typ 4), ISO 13849-1 (Kategorie 4, PLe), IEC 61508-1 bis 7 (SIL3) (Hinweis) PLe SIL3 konform aus der Produktion im August 2009. |
| Anwendbare Normen:Japan | JIS B 9704-1/2 (Typ 4), JIS B 9705-1 (Kategorie 4), JIS C 0508-1 bis 7 (SIL3) (Hinweis) PLe SIL3 konform aus der Produktion im August 2009. |
| Anwendbare Normen:Europa (EU) | EN 61496-1 (Typ 4), EN ISO 13849-1 (Kategorie 4, PLe), EN 61508-1 bis 7 (SIL3), EN 55011, EN 50178, EN 61000-6-2 (Hinweis) PLe SIL3 konform aus der Produktion im August 2009. |
| Anwendbare Normen:Nordamerika | ANSI/UL 61496-1/2 (Typ 4), ANSI/UL 508, UL 1998 (Klasse 2), CAN/CSA 61496-1/2 (Typ 4), CAN/CSA C22.2 Nr. 14 OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 bis B11.19, ANSI/RIA 15.06 (Hinweis) PLe SIL3 konform aus der Produktion im August 2009. |
| Anwendbare Normen:China (GB) | GB/T 4584 (Hinweis) PLe SIL3 konform aus der Produktion im August 2009. |
| Reichweite | 0,3 bis 9 m0.984 zu 29.528 ft (Hinweis) Der Arbeitsbereich ist der mögliche Einstellung der Entfernung zwischen dem emitter und dem Empfänger. |
| Min. schaltobjekt | ø25 mmř0.984 inundurchsichtige Objekt (Anmerkung) Wenn der floating blanking-Funktion verwendet wird, die Größe der min. sensing-Objekt geändert wird. |
| Effektive öffnungswinkel | plus oder minus 2.5°oder weniger [für eine Reichweite von über 3 m9.843 ft(gemäß IEC 61496-2 / ANSI/UL 61496-2)] |
| Spannung | 24 V DC plus oder minus 10 % Restwelligkeit P-P 10 % oder weniger |
| Schaltausgänge (OSSD 1, OSSD 2) | PNP open-collector transistor / NPN open-collector transistor (switching-Verfahren) - Bei der Auswahl von PNP-Ausgang: Max. source-Strom 200 mA, Bei der Auswahl von NPN-Ausgang: Max. sink-Strom 200 mA - Angelegte Spannung: wie Versorgungsspannung (Bei der Auswahl von PNP-Ausgang: zwischen der Kontroll-Ausgang und +V Bei der Auswahl des NPN-Ausgang: zwischen der Kontroll-Ausgang und 0 V) - Rest-Spannung: 2,5 V oder weniger (Bei der Auswahl von PNP-Ausgang: Quelle Strom 200 mA, bei der Auswahl von NPN-Ausgang: Senke Strom 200 mA) (bei Verwendung von 20 m65.617 ftLänge Kabel) |
| Schaltausgänge (OSSD 1, OSSD 2):Betriebsart | Wenn alle Balken-Kanäle empfangen werden, AUS, wenn ein oder mehrere Strahl-Kanäle sind unterbrochen (AUS, auch im Falle einer Fehlfunktion in der Sicherheits-Lichtvorhang oder die Synchronisation signal) (Hinweis) Die Ausgänge sind nicht "OFF", wenn die muting-Funktion ist auch aktiv, wenn der Strahl von Kanal ist interruped. (Hinweis) Bei der blanking-Funktion gültig ist, wird die Betriebsart geändert wird. |
| Ausgänge(OSSD1, OSSD2):Schutzschaltung | Aufgenommen |
| Reaktionszeit | AUS response: 14 ms oder weniger, AUF Antwort: 80 bis 90 ms |
| Aux-Ausgang (Nicht-sicherheitsausgang) | PNP open-collector transistor / NPN open-collector transistor (switching-Verfahren) - Bei der Auswahl von PNP-Ausgang: Max. Quelle current 60 mA, Bei der Auswahl von NPN-Ausgang: Max. sink current 60 mA - Angelegte Spannung: wie Versorgungsspannung (Bei der Auswahl von PNP-Ausgang: zwischen den aux-Ausgang und +V Bei der Auswahl des NPN-Ausgang: zwischen den aux-Ausgang und 0 V) - Rest-Spannung: 2,5 V oder weniger (Bei der Auswahl von PNP-Ausgang: Quelle Strom 60 mA, bei der Auswahl von NPN-Ausgang: sink current 60 mA) (bei Verwendung von 20 m65.617 ftLänge Kabel) |
| Aux-Ausgang (Nicht-sicherheitsausgang):Betriebsart | AUS, wenn Ausgänge eingeschaltet sind, wenn der regelausgänge sind AUSGESCHALTET (Werkseinstellung; Betriebsart kann geändert werden, indem die SFB-HC handy-controller(optional)). |
| Aux-Ausgang (Nicht-sicherheitsausgang):Schutzschaltung | Aufgenommen |
| Aux-Ausgang (Nicht-sicherheitsausgang):Antwort der Zeit | OFF-Wiedergabe: 34 ms oder weniger, AUF replay 110 ms oder weniger |
| Störschutz-Funktion | Aufgenommen (Anmerkung) verwenden Sie Bitte 12-Kern-Kabel. |
| Emissions-halt-Funktion | Aufgenommen |
| Interlock-Funktion | Incorporated [Manual reset / Auto-reset (Hinweis)] (Hinweis) Die manueller reset und auto-reset möglich geschaltet werden, je nach Verdrahtung status. |
| Externe Geräte-überwachung-Funktion | Aufgenommen |
| Override-Funktion | Aufgenommen (Anmerkung) verwenden Sie Bitte 12-Kern-Kabel. |
| Muting-Funktion | Aufgenommen (Anmerkung) verwenden Sie Bitte 12-Kern-Kabel. |
| Umwelt Beständigkeit:Schutzart | IP67 / IP65 (IEC) |
| Umgebungstemperatur | -10 bis +55 °+14 bis +131 ℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: -25 bis +70 °-13 bis +158 ℉ |
| Luftfeuchtigkeit | 30 bis 85 % RH, Lagerung: 30 bis 95 % RH |
| Umgebungs-Beleuchtungsstärke | Glühlampe: mit 3.500 lx oder weniger an der Licht-empfangenden Gesicht |
| Umwelt-Widerstand:Dielektrische Festigkeit Spannung | 1.000 V AC für eine min. zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr bei 500 V DC megger zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Vibration Widerstand | 10 bis 55 Hz Frequenz, 0,75 mmIn 0.030doppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 300 m/sZweiBeschleunigung (30 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Emitting element | Infrarot-LED (Peak emission Wellenlänge: 870 nm0.034 mil) |
| Material | Gehäuse: Aluminium Oberen und unteren Kanten: Eisen - Sensing-Oberfläche: Polycarbonat / Polyester-Harz Cap: PBT |
| Verbindungs-Methode | Anschluss |
| Kabel-Länge | Gesamt Länge bis zu 50 m164.042 ftist es möglich für beide, Sender und Empfänger, optional mit Paarung Kabel (Hinweis) Das Kabel kann verlängert werden, innerhalb von 30 m98.425 ft(für emitter / Empfänger), wenn zwei Lichtvorhänge in Reihe geschaltet sind, innerhalb von 20 m65.617 ftwenn drei Lichtvorhänge in Reihe geschaltet sind. Darüber hinaus, wenn die muting-Lampe verwendet wird, kann das Kabel verlängert werden, innerhalb von 40 m131.234 ft(für emitter / Empfänger). |
| Zubehör | MS-SFB-2 (Intermediate supporting bracket): 2 Sätze SF4B-TR25 (Test rod): 1 Keine |
