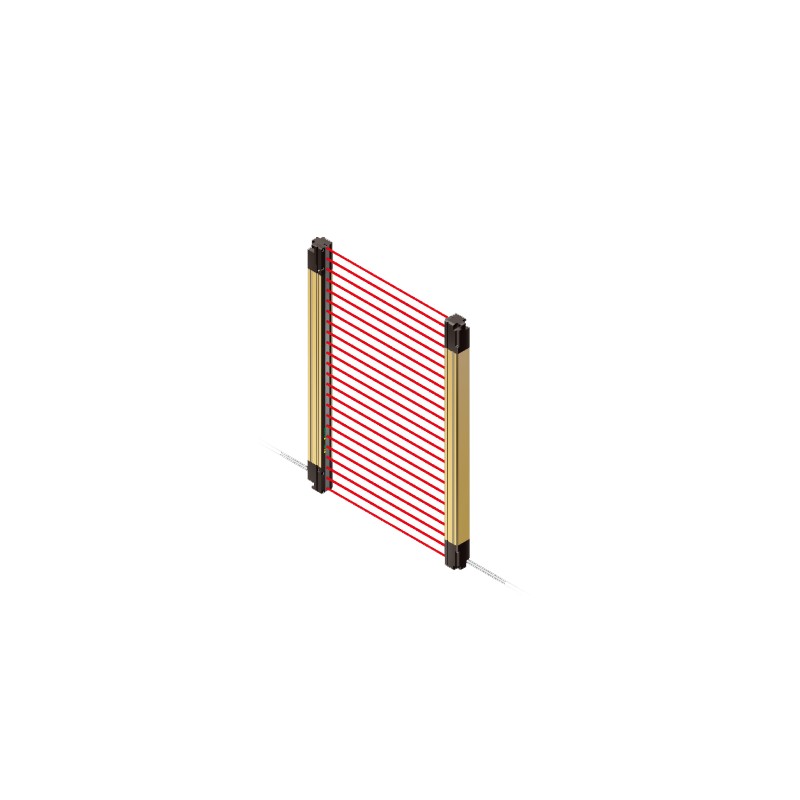

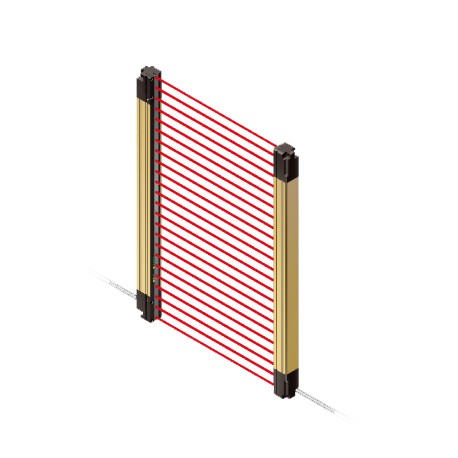

SF4B-H64-01(V2) PANASONIC Barrière Immatérielle de sécurité Type 4 SF4B Ver.2
SF4B-H64-01(V2)
PANASONIC
Barrière Immatérielle de sécurité Type 4 SF4B Ver.2
Safety - PANASONIC > SF4B Light curtain thru-beam safety sensors, Type 4 · Ple · SIL3 - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | SF4B-H64-01(V2) |
| Numéro De Pièce | SF4B-H64-01(V2) |
| Produit | Barrière Immatérielle De Sécurité Type 4 |
| Détails | Min. détection d'objet ø25 mmø0.984type (20 mm0.787 dansfaisceau de hauteur) |
| Nom du produit | Barrière Immatérielle de sécurité Type 4 SF4B Ver.2 |
| Article | Spécifications |
|---|---|
| Numéro De Produit | SF4B-H64-01(V2) |
| Numéro De Pièce | SF4B-H64-01(V2) |
| Directive de marquage CE de conformité | Directive machines, la Directive EMC, RoHS Directive |
| Pas de. de faisceau de canaux | Soixante quatre |
| Hauteur de protection | 1 270 mm50.000 dans(Note:Dans le cas de "Lorsqu'il est utilisé comme dispositif de sécurité pour les presses en Chine", la distance entre le centre du premier axe du faisceau et le centre du dernier axe du faisceau de l'appareil devient la hauteur de protection. Pour plus de détails, reportez-vous à "Définition de détection de hauteur".) |
| Hauteur de protection : la Chine de la Presse conforme (GB/T 4584) | De 1 260 mm49.606 dans |
| Consommation de courant | Émetteur: 100 mA ou moins Récepteur: 160 mA ou moins |
| PFHD | 4.4 × 10-9 |
| MTTFD | 100 ans ou plus |
| Poids(Total de l'émetteur et du récepteur) | 2,470 g env. |
| Normes applicables:standard International | CEI 61496-1/2 (Type 4), la norme ISO 13849-1 (Catégorie 4, PLe), de la CEI 61508-1 à 7 (SIL3) (Note) SIL3 PLe conforme de la production en août 2009. |
| Normes applicables:Japon | JIS B 9704-1/2 (Type 4), JIS B 9705-1 (Catégorie 4), JIS C 0508-1 à 7 (SIL3) (Note) SIL3 PLe conforme de la production en août 2009. |
| Normes applicables:Europe (UE) | EN 61496-1 (Type 4), EN ISO 13849-1 (Catégorie 4, PLe), EN 61508-1 à 7 (SIL3), EN 55011, EN 50178, EN 61000-6-2 (Note) SIL3 PLe conforme de la production en août 2009. |
| Normes applicables:Amérique du Nord | ANSI/UL 61496-1/2 (Type 4), ANSI/UL 508, UL 1998 (Classe 2), can/CSA 61496-1/2 (Type 4), CAN/CSA C22.2 n ° 14, OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 à B11.19, ANSI/RIA 15.06 (Note) SIL3 PLe conforme de la production en août 2009. |
| Normes applicables:la Chine (GB) | GB/T 4584 (Note) SIL3 PLe conforme de la production en août 2009. |
| Plage de fonctionnement | 0,3 à 9 m0.984 à 29.528 ft (Remarque) La plage de fonctionnement est la possibilité de régler la distance entre l'émetteur et le récepteur. |
| Min. détection d'objet | ø25 mmø0.984un objet opaque (Note) Lorsque le masquage flottant fonction est utilisée, la taille de la min. la détection de l'objet est modifiée. |
| Efficace angle d'ouverture de | de plus ou moins 2,5°ou moins [pour une plage de fonctionnement maximale de 3 m9.843 ft(conforme à la norme IEC 61496-2 / ANSI/UL 61496-2)] |
| La tension d'alimentation | 24 V DC plus ou moins de 10%, Ondulation (P-P 10 % ou moins |
| Contrôle des sorties (OSSD 1, OSSD 2) | PNP collecteur ouvert transistor NPN à collecteur ouvert transistor (changement de méthode) - Lors de la sélection PNP sortie: Max. de la source de courant de 200 mA, Lors de la sélection NPN sortie: Max. évier de courant de 200 mA - Tension appliquée: la même que la tension d'alimentation (Lors de la sélection de la sortie PNP: entre la sortie de contrôle et +V, Lors de la sélection de sortie NPN: entre la sortie de contrôle et 0 V) - Résiduel tension d'alimentation: 2,5 V ou moins (Lors de la sélection de la sortie PNP: de la source de courant de 200 mA, lors de la sélection de sortie NPN: évier courant de 200 mA) (lors de l'utilisation de 20 m65.617 ftla longueur de câble) |
| Contrôle des sorties (OSSD 1, OSSD 2):le mode de Fonctionnement | Lorsque tous faisceau de canaux sont reçus, ÉTEINT lorsque l'une ou plusieurs faisceau de canaux sont interrompues (aussi en cas de dysfonctionnement de la barrière immatérielle de sécurité ou le signal de synchronisation) (Remarque) Les sorties ne sont pas "OFF" lors de l'inhibition de la fonction est active même si le faisceau de canal est interruped. (Note) Dans le cas où la fonction "blanking" est valide, le mode de fonctionnement est modifié. |
| Contrôle des sorties OSSD1, OSSD2):circuit de Protection | Incorporé |
| Le temps de réponse | HORS de réponse: 14 ms ou moins, SUR la réponse: de 80 à 90 ms |
| Sortie auxiliaire (Non-sortie de sécurité) | PNP collecteur ouvert transistor NPN à collecteur ouvert transistor (changement de méthode) - Lors de la sélection PNP sortie: Max. de la source de courant de 60 mA, Lors de la sélection NPN sortie: Max. évier courant de 60 mA - Tension appliquée: la même que la tension d'alimentation (Lors de la sélection de la sortie PNP: entre la sortie auxiliaire et +V, Lors de la sélection de sortie NPN: entre la sortie auxiliaire et 0 V) - Résiduel tension d'alimentation: 2,5 V ou moins (Lors de la sélection de la sortie PNP: de la source de courant de 60 mA, lors de la sélection de sortie NPN: évier courant de 60 mA) (lors de l'utilisation de 20 m65.617 ftla longueur de câble) |
| Sortie auxiliaire (Non-sortie de sécurité):le mode de Fonctionnement | OFF lorsque le contrôle des sorties SUR le, SUR le moment où le contrôle des sorties sont OFF (réglage d'Usine; mode de fonctionnement peut être modifié à l'aide de la SFB-HC à la main-contrôleur(en option)). |
| Sortie auxiliaire (Non-sortie de sécurité):circuit de Protection | Incorporé |
| Sortie auxiliaire (Non-sortie de sécurité):Responce temps | HORS replay: 34 ms ou moins, SUR replay 110 ms ou moins |
| L'interférence de prévention de la fonction | Incorporé (Nota) Veuillez utiliser 12-core câble. |
| Les émissions fonction d'arrêt | Incorporé |
| La fonction de verrouillage | Incorporé [réarmement Manuel / Auto reset (Note)] (Note) Le réarmement manuel et automatique réinitialisation sont possibles pour être commuté en fonction du câblage de l'état. |
| La surveillance de dispositif externe de la fonction | Incorporé |
| Remplacer la fonction | Incorporé (Nota) Veuillez utiliser 12-core câble. |
| Fonction d'inhibition | Incorporé (Nota) Veuillez utiliser 12-core câble. |
| Résistance à l'environnement:Degré de protection | IP67 / IP65 (IEC) |
| Température ambiante | -10 à +55 °+14 à +131 ° f(Pas que de la condensation ou au givrage autorisé), Stockage: -25 à +70 °-13 à +158 ° f |
| L'humidité ambiante | De 30 à 85 % d'humidité relative de Stockage: de 30 à 95 % HR |
| L'éclairement ambiant | La lumière incandescente: de 3 500 lx ou moins à la réception de lumière du visage |
| Résistance à l'environnement:rigidité Diélectrique tension | 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier |
| La résistance de l'isolation | 20 MOhm , ou plus, avec 500 V CC megger entre tous les terminaux connectés entre eux et le boîtier |
| Résistance aux vibrations | 10 à 55 Hz, 0,75 mm0.030 dansdouble amplitude de X, Y et Z les directions pendant deux heures chaque |
| Résistance aux chocs | 300 m/sDeuxl'accélération de 30 G (approx.) en X, Y et Z les directions de trois fois chaque |
| Élément émettant de la | LED infrarouge (Pic de longueur d'onde d'émission: 870 nm0.034 mil) |
| Matériel | Boîtier: Aluminium Les bords supérieur et inférieur: Fer à repasser Surface de détection: Polycarbonate / Polyester résine Cap: PBT |
| Méthode de connexion | Connecteur |
| Longueur de câble | Longueur totale jusqu'à 50 m164.042 ftest possible à la fois l'émetteur et le récepteur, avec, en option, les câbles de raccordement (Note) Le câble peut être prolongé dans un délai de 30 m98.425 ft(pour l'émetteur / récepteur) lorsque deux barrières immatérielles sont connectés en série, à moins de 20 m65.617 ftlorsque les trois barrières immatérielles sont connectés en série. En outre, lorsque la lampe d'inhibition est utilisé, le câble peut être prolongé dans les 40 m131.234 ft(pour l'émetteur / récepteur). |
| Accessoires | MS-SFB-2 (Intermédiaire étrier de support): 2 jeux SF4B-TR25 (tige de Test): 1 Pas de |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique SF4B-H64-01V2 SF4BH6401V2 PANASONIC Barrière Immatérielle de sécurité Type 4 SF4B Ver.2 | 8 Mbytes |
|
