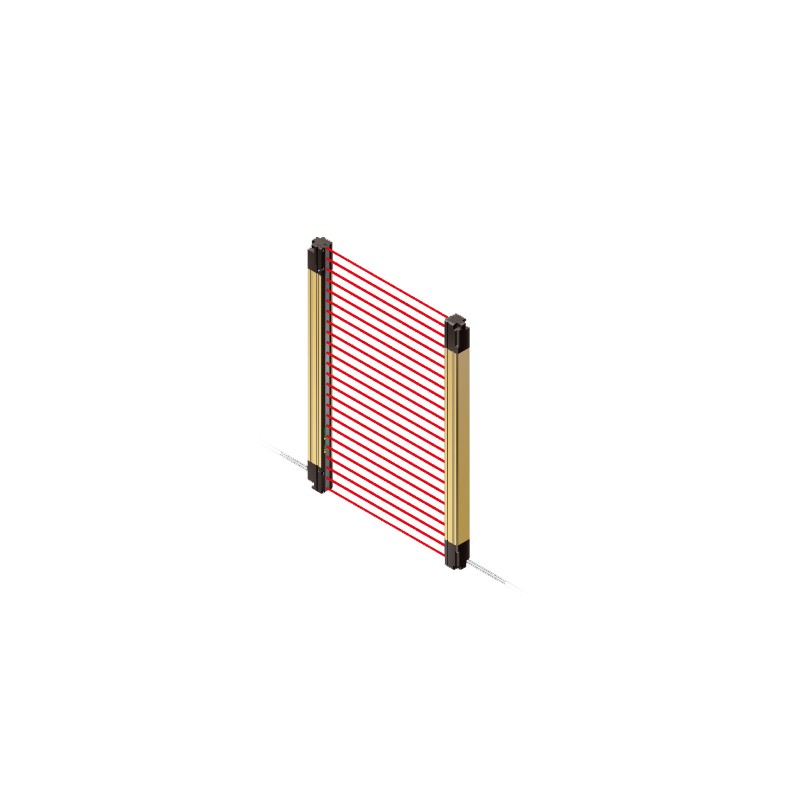

SF4B-H64-01(V2) PANASONIC Cortina de Luz de seguridad de Tipo 4 SF4B Ver.2
SF4B-H64-01(V2)
PANASONIC
Cortina de Luz de seguridad de Tipo 4 SF4B Ver.2
Seguridad - PANASONIC > SF4B Barreras de seguridad categoría 4 PLe SIL 3, - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número De Producto | SF4B-H64-01(V2) |
| Número De Parte | SF4B-H64-01(V2) |
| Producto | Cortina De Luz De Seguridad De Tipo 4 |
| Detalles | Min. detección de objetos de ø25 mmø0.984 entipo (20 mm0.787 enhaz de tono) |
| Nombre del producto | Cortina de Luz de seguridad de Tipo 4 SF4B Ver.2 |
| Elemento | Especificaciones |
|---|---|
| Número De Producto | SF4B-H64-01(V2) |
| Número De Parte | SF4B-H64-01(V2) |
| Marcado CE de la directiva de cumplimiento | La Directiva de máquinas, Directiva EMC, Directiva RoHS |
| No. de la viga canales | Sesenta y cuatro |
| La altura de protección | 1,270 mm50.000 en(Nota:En el caso de "Cuando se utiliza como dispositivo de seguridad para prensas en China", la distancia entre el centro del primer eje de la viga y el centro del último eje de la viga de que el dispositivo se convierte en el protector de altura. Para obtener detalles, consulte "Definición de alturas de detección".) |
| La altura de protección : China Pulse compatible con (GB/T 4584) | De 1.260 mm49.606 en |
| Consumo de corriente | Emisor: 100 mA o menos Receptor: 160 mA o menos |
| PFHD | 4.4 × 10-9 |
| MTTFD | 100 años o más |
| Peso(Total de emisor y receptor) | A 2.470 g aprox. |
| Normas aplicables:estándar Internacional | IEC 61496-1/2 (Tipo 4), ISO 13849-1 (Categoría 4, PLe), IEC 61508-1 a 7 (SIL3) (Nota) SIL3, PLe compatible a partir de la producción en agosto de 2009. |
| Normas aplicables:Japón | JIS B 9704-1/2 (Tipo 4), JIS B 9705-1 (Categoría 4), JIS C 0508-1 a 7 (SIL3) (Nota) SIL3, PLe compatible a partir de la producción en agosto de 2009. |
| Normas aplicables:Europa (UE) | EN 61496-1 (Tipo 4), EN ISO 13849-1 (Categoría 4, PLe), EN 61508-1 a 7 (SIL3), EN 55011, EN 50178, EN 61000-6-2 (Nota) SIL3, PLe compatible a partir de la producción en agosto de 2009. |
| Normas aplicables:América del Norte | ANSI/UL 61496-1/2 (Tipo 4), ANSI/UL 508, UL 1998 (Clase 2), CAN/CSA 61496-1/2 (Tipo 4), CAN/CSA C22.2 Nº 14, OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 B11.19, ANSI/RIA 15.06 (Nota) SIL3, PLe compatible a partir de la producción en agosto de 2009. |
| Normas aplicables:China (GB) | GB/T 4584 (Nota) SIL3, PLe compatible a partir de la producción en agosto de 2009. |
| Rango de operación | 0.3 m a 9 m0.984 a 29.528 ft (Nota) El rango de operación es el posible ajuste de la distancia entre el emisor y el receptor. |
| Min. detección de objetos | ø25 mmø0.984 enobjeto opaco (Nota) Cuando la supresión flotante se utiliza la función, el tamaño de la min. detección de objeto cambia. |
| Eficaz ángulo de apertura | más o menos de 2.5°o menos [para un rango de operación de hasta 3 m9.843 ft(conforme a IEC 61496-2 / ANSI/UL 61496-2)] |
| Voltaje de alimentación | 24 V DC más o menos el 10 % v de onda (P-P 10 % o menos |
| Salidas de Control (OSSD 1, OSSD 2) | PNP colector abierto transistor / NPN colector abierto transistor (método de conmutación) - Cuando la selección de la PNP salida: Máx. fuente de corriente de 200 mA, Cuando la selección NPN salida: Máx. disipador de corriente de 200 mA - Tensión aplicada: igual que el voltaje de la fuente (Cuando la selección de salida PNP: entre el control de salida y +V, Cuando la selección NPN salida: entre el control de salida y 0 V) - Residual voltaje: 2.5 V o menos (Cuando la selección de la PNP salida: fuente de corriente de 200 mA, cuando la selección NPN salida: disipador de corriente de 200 mA) (cuando se utiliza 20 m65.617 ftlongitud de cable) |
| Salidas de Control (OSSD 1, OSSD 2):modo de Operación | Cuando todo haz de canales se reciben, APAGA cuando uno o más de viga canales se interrumpe (también en caso de cualquier falla de funcionamiento de la cortina de luz de seguridad o la señal de sincronización) (Nota) Las salidas no son "OFF" cuando la función de muting está activa incluso si el haz del canal es interruped. (Nota) En el caso de que la función de supresión es válido, el modo de operación es cambiado. |
| Salidas de Control(OSSD1, OSSD2):circuito de Protección | Incorporado |
| El tiempo de respuesta | De respuesta: 14 ms o menos, EN la respuesta: de 80 a 90 ms |
| Salida auxiliar (No-salida de seguridad) | PNP colector abierto transistor / NPN colector abierto transistor (método de conmutación) - Cuando la selección de la PNP salida: Máx. fuente de corriente de 60 mA, Cuando la selección NPN salida: Máx. disipador de corriente de 60 mA - Tensión aplicada: igual que el voltaje de la fuente (Cuando la selección de salida PNP: entre la salida auxiliar y +V, Cuando la selección NPN salida: entre la salida auxiliar y 0 V) - Residual voltaje: 2.5 V o menos (Cuando la selección de la PNP salida: fuente de corriente de 60 mA, cuando la selección NPN salida: disipador de corriente de 60 mA) (cuando se utiliza 20 m65.617 ftlongitud de cable) |
| Salida auxiliar (No-salida de seguridad):modo de Operación | APAGADO cuando el control de salidas, EN cuando salidas de control son OFF (ajuste de Fábrica; modo de funcionamiento puede cambiarse mediante el SFB-HC práctico-controlador(opcional)). |
| Salida auxiliar (No-salida de seguridad):circuito de Protección | Incorporado |
| Salida auxiliar (No-salida de seguridad):tiempo de Respuesta | FUERA de reproducción: 34 ms o menos, EN las repeticiones de 110 ms o menos |
| Función de prevención de interferencias | Incorporado (Nota) por Favor utilice 12-core cable. |
| Emisión función halt | Incorporado |
| La función de enclavamiento | Incorporado [reset Manual / Auto reset (Nota)] (Nota) El rearme manual y automático reset es posible ser cambiado dependiendo del cableado de estado. |
| La función de monitorización de dispositivo externo | Incorporado |
| Función de anulación de | Incorporado (Nota) por Favor utilice 12-core cable. |
| La función de Muting | Incorporado (Nota) por Favor utilice 12-core cable. |
| Resistencia ambiental:Grado de protección | IP67 / IP65 (IEC) |
| Temperatura ambiente | -10 a +55 °+14 a +131 ° f(Sin condensación o a formación de hielo permitido), Almacenamiento: de -25 a +70 °-13 a +158 ℉ |
| La humedad ambiental | De 30 a 85 % RH, Almacenamiento: de 30 a 95 % RH |
| Ambiente de iluminancia | La luz incandescente: 3,500 lx o menos en la recepción de luz cara |
| Resistencia ambiental:fuerza Dieléctrica tensión | 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia de aislamiento | 20 MOhm , o más, con 500 V DC meghómetro entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia a la vibración | 10 a 55 Hz, 0,75 mm0.030 enel doble de amplitud en X, Y y Z las direcciones de dos horas cada una |
| Resistencia a los golpes | 300 m/sDosaceleración (30 G aprox.) en X, Y y Z las direcciones de tres veces cada uno |
| Emisión de elemento | LED de infrarrojos (Pico de longitud de onda de emisión: 870 nm0.034 mil) |
| Material | Carcasa: Aluminio Los bordes superior e inferior: Hierro Superficie de detección: Policarbonato / resina de Poliéster Cap: PBT |
| Método de conexión | Conector |
| La longitud del Cable | Longitud Total de hasta 50 m164.042 ftes posible que tanto el emisor y el receptor, con la opción de apareamiento de los cables de (Nota) El cable puede ser extendido dentro de los 30 m98.425 ft(para emisor / receptor) cuando dos cortinas de luz están conectados en serie, dentro de los 20 m65.617 ftcuando tres cortinas de luz están conectados en serie. Además, cuando la lámpara de muting se utiliza, el cable puede ser extendido dentro de 40 m131.234 ft(para emisor / receptor). |
| Accesorios | MS-SFB-2 (Intermedio abrazadera de soporte): 2 juegos SF4B-TR25 (barra de Prueba): 1 No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO GENERAL PANASONIC ES.pdf | 6 Mbytes |
|
| Ficha Técnica SF4B-H64-01V2 SF4BH6401V2 PANASONIC Cortina de Luz de seguridad de Tipo 4 SF4B Ver.2 | 8 Mbytes |
|
