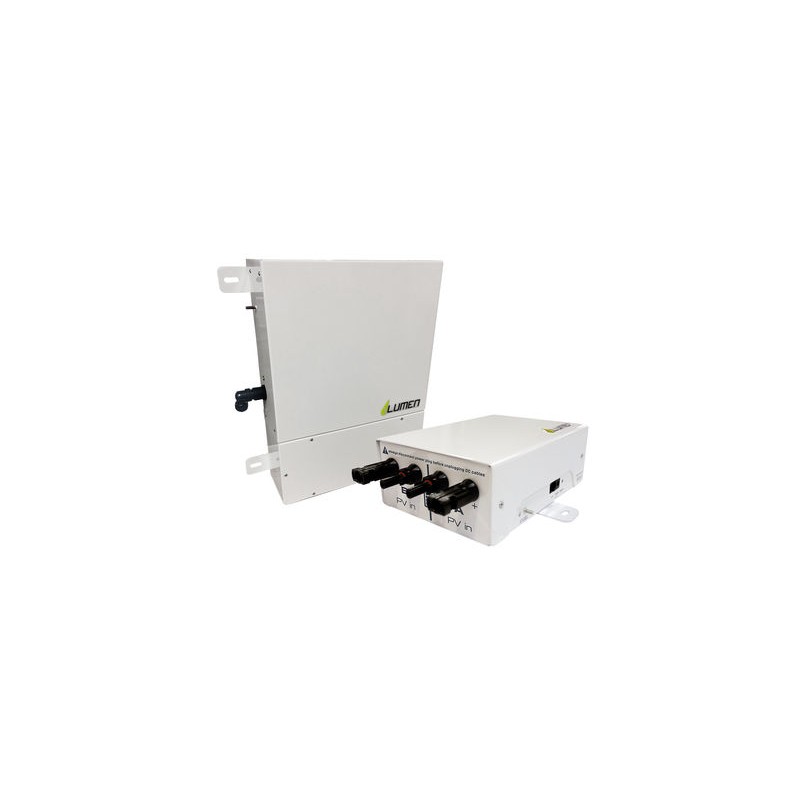

PV-PID-MINI-ID 409315 AA042201F OMRON Gabarito PID para painéis fotovoltaicos para interior

Caixa de Regeneração PID

série

2 × 25 A

18 VDC

interior

PV-PID-MINI-ID

Ao ar livre

PV-PID-MINI-OD

série

75 A/350 A

230 VAC/110 VAC

Ao ar livre

PV-PID-BOX-_ _A

Paralelo

2 × 50 kW

18 VDC

interior

PV-PID-LIGHT-ID

Ao ar livre

PV-PID-LIGHT-OD

Entrada de matriz fotovoltaica/inversor

Faixa de Tensão PV de entrada

80 a 1000 V

Tensão de saída terra

Até 1000 V

Até 1250 V

Até 1000 V

Corrente fotovoltaica máxima

2 × 25 A

75 A a 350 A, dependendo do modelo específico de gabinete PV-PID

-

Potência fotovoltaica total máxima

-

-

100 kWp

Número de entradas DC independentes

2

1

2

Corrente máxima de saída operacional

5 mA

16 mA

5 mA

GRADE (CA)

Classificação de tensão AC

100 a 240 V

110 a 130 V ou 220 a 250 V

100 a 240 V

Frequência Nominal para Rede AC

47 a 63 Hz

50 a 60 Hz

47 a 63 Hz

Consumo de energia em operação de espera

< 0,2 W

8 W

< 0,2 W

Consumo típico de energia em operação

8 W

20 W
(tipicamente 0,3 kWh/dia)

8 W

Consumo máximo de energia

15 W

25 W

15 W

Saída de energia

-

80 W (75 ms)

-

Dados gerais

Dimensões (W × D × H)

270 × 200 × 75 mm

520 × 140 × 550 mm

270 × 200 × 75 mm

peso

1,1 kg

16 kg

1,1 kg

Faixa de temperatura operacional

-25 a 60 °C

-25 a 60 °C

-25 a 60 °C

Condições ambientais

IP30 - Uso interno

IP65 - uso interno/externo
(Fonte de alimentação IP30)

IP65 - uso interno/externo

IP30 - Uso interno

IP65 - uso interno/externo (fonte de alimentação IP30)

Conectores fotovoltaicos

Compatibilidade com MC4

Furo para barra de cobre de 11mm

Compatibilidade com MC4

configuração

• Um PV-PID-MINI para cada 2 MPPTs
• No máximo um MPPT por entrada (A/B)
• Nenhum dos postes do módulo solar conectado pode ser aterrado do lado fotovoltaico, então é possível aterrar do lado do inversor
• Fonte de alimentação de 18 VDC incluída
• Este produto funcionará com células solares do tipo p. Se você deseja aplicar este produto em outra tecnologia, entre em contato com a Omron

• Nenhum dos postes do módulo solar conectado pode ser aterrado do lado fotovoltaico, então é possível aterrar do lado do inversor
• No máximo uma caixa PV-PID por MPPT do inversor

• Uma luz PV-PID para cada 2 MPPTs
• No máximo um MPPT por entrada (A/B)
• Nenhum dos postes do módulo solar conectado pode ser aterrado, mesmo do lado do inversor
• 1 parafuso para aterramento das estruturas de módulos fotovoltaicos
• A aprovação do fabricante do inversor é necessária para instalar a luz PV-PID.
  O cliente é responsável por obter aprovação
• Este produto funcionará com células solares do tipo p. Se você deseja aplicar este produto em outra tecnologia, entre em contato com a Omron

Garantia

Padrão de 2 anos

Certificados

Declaração EC, EMC: EN 61000-6-3:2007, EN 61000-6-2:2005, LVD: EN50178:1997
