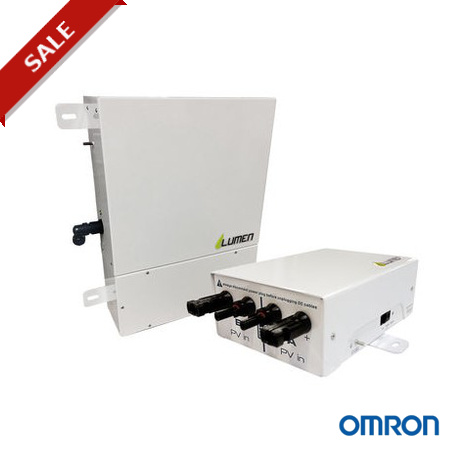

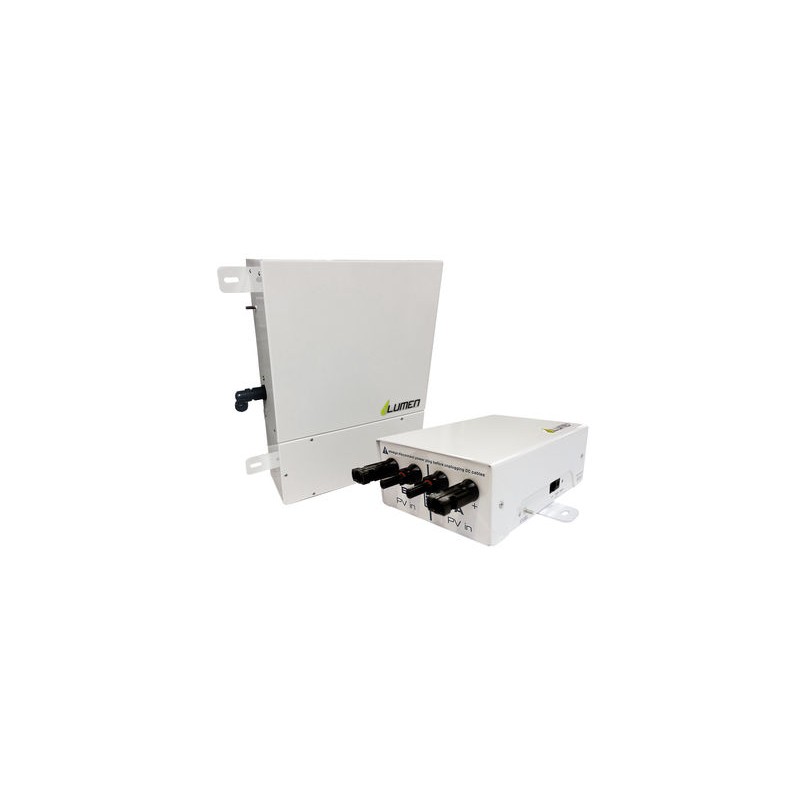

PV-PID-MINI-ID 409315 AA042201F OMRON Regeneration PID für pv-paneele für innen

PID-Regenerationsbox

Reihe

2 × 25 A

18 VDC

Indoor

PV-PID-MINI-ID

Im Freien

PV-PID-MINI-OD

Reihe

75 A/350 A

230 VAC/110 VAC

Im Freien

PV-PID-BOX-_ _A

Parallel

2 × 50 kW

18 VDC

Indoor

PV-PID-LIGHT-ID

Im Freien

PV-PID-LIGHT-OD

PV-Array/Inverter-Eingang

Eingangs-PV-Spannungsbereich

80 bis 1000 V

Ausgangsspannung zu Masse

Bis zu 1000 V

Bis zu 1250 V

Bis zu 1000 V

Maximaler PV-Strom

2 × 25 A

75 A bis 350 A, abhängig vom PV-PID-BOX-spezifischen Modell

-

Maximale Gesamt-PV-Leistung

-

-

100 kWp

Anzahl unabhängiger Gleichstromeingänge

2

1

2

Maximaler Ausgangsstrom im Betrieb

5 mA

16 mA

5 mA

GRID (AC)

Nominale Wechselstromspannung

100 bis 240 V

110 bis 130 V oder 220 bis 250 V

100 bis 240 V

Nominale Wechselstrom-Netzfrequenz

47 bis 63 Hz

50 bis 60 Hz

47 bis 63 Hz

Stromverbrauch im Standby-Betrieb

< 0,2 W

8 W

< 0,2 W

Typischer Stromverbrauch im Betrieb

8 W

20 W
(typischerweise 0,3 kWh/Tag)

8 W

Maximaler Stromverbrauch

15 W

25 W

15 W

Einschaltkraft

-

80 W (75 ms)

-

Allgemeine Daten

Abmessungen (W × D × H)

270 × 200 × 75 mm

520 × 140 × 550 mm

270 × 200 × 75 mm

Gewicht

1,1 kg

16 kg

1,1 kg

Betriebstemperaturbereich

-25 bis 60 °C

-25 bis 60 °C

-25 bis 60 °C

Umweltbedingungen

IP30 – Innennutzung

IP65 – Innen-/Außennutzung
(Netzteil IP30)

IP65 – Innen-/Außennutzung

IP30 – Innennutzung

IP65 – Innen-/Außennutzung (Netzteil IP30)

PV-Stecker

MC4-kompatibel

Kupfer-Sammelstab 11 mm Loch

MC4-kompatibel

Konfiguration

• Ein PV-PID-MINI pro 2 MPPT
• Maximal ein MPPT pro Eingang (A/B)
• Keiner der angeschlossenen Solarmodulmasten darf auf der PV-Seite geerdet werden, eine Erdung auf der Wechselrichterseite ist möglich
• 18 VDC-Stromversorgung enthalten
• Dieses Produkt funktioniert mit p-Typ-Solarzellen. Wenn Sie dieses Produkt auf eine andere Technologie anwenden möchten, kontaktieren Sie bitte Omron

• Keiner der angeschlossenen Solarmodulmasten darf auf der PV-Seite geerdet werden, eine Erdung auf der Wechselrichterseite ist möglich
• Maximal eine PV-PID-BOX pro MPPT des Wechselrichters

• Ein PV-PID-LIGHT pro 2 MPPTs
• Maximal ein MPPT pro Eingang (A/B)
• Keiner der angeschlossenen Solarmodulmasten darf selbst auf der Wechselrichterseite geerdet werden
• 1 Schraubenanschluss zur Erdung der Rahmen der PV-Module
• Die Genehmigung des Inverterherstellers ist erforderlich, um die PV-PID-LIGHT zu installieren.
  Der Kunde ist dafür verantwortlich, die Genehmigung zu erhalten
• Dieses Produkt funktioniert mit p-Typ-Solarzellen. Wenn Sie dieses Produkt auf eine andere Technologie anwenden möchten, kontaktieren Sie bitte Omron

Garantie

Standard 2 Jahre

Zertifikate

CE-Erklärung, EMV: EN 61000-6-3:2007, EN 61000-6-2:2005, LVD: EN50178:1997
