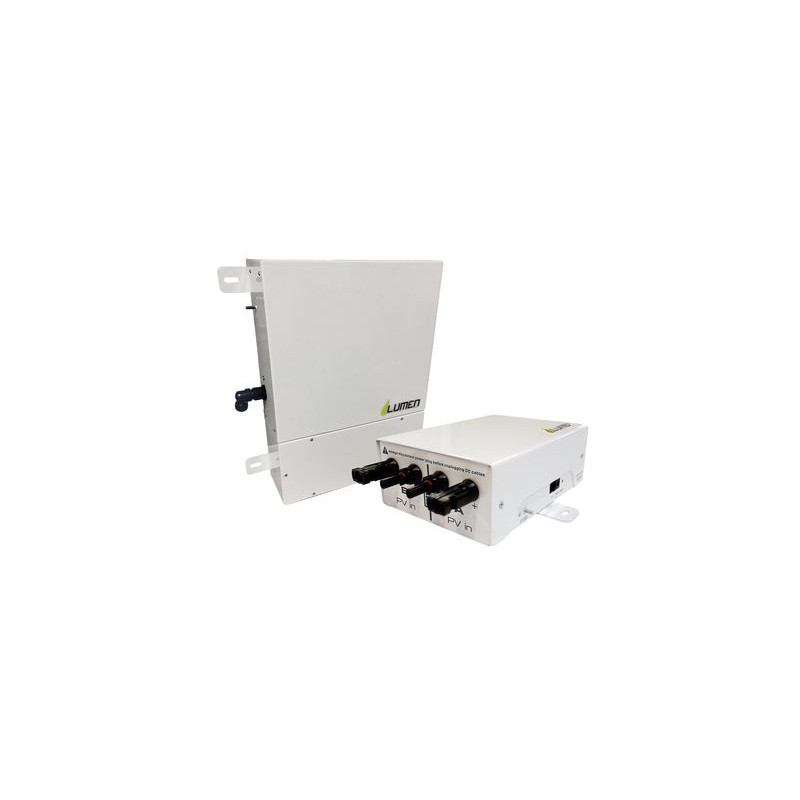

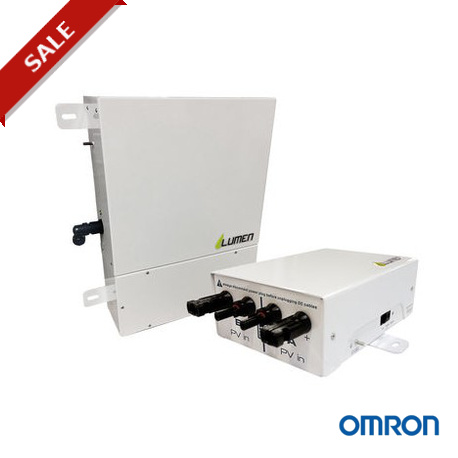

PV-PID-MINI-ID 409315 AA042201F OMRON Regeneración PID para paneles fotovoltaicos para interior

Caja de regeneración PID

Serie

2 × 25 A

18 VDC

interior

PV-PID-MINI-ID

Al aire libre

PV-PID-MINI-OD

Serie

75 A/350 A

230 VAC/110 VAC

Al aire libre

PV-PID-BOX-_ _A

Paralelo

2 × 50 kW

18 VDC

interior

PV-PID-LIGHT-ID

Al aire libre

PV-PID-LIGHT-OD

Entrada de matriz fotovoltaica/inversor

Rango de voltaje PV de entrada

80 a 1000 V

Tensión de salida a tierra

Hasta 1000 V

Hasta 1250 V

Hasta 1000 V

Corriente fotovoltaica máxima

2 × 25 A

De 75 A a 350 A dependiendo del modelo específico de la caja PV-PID

-

Potencia total máxima fotovoltaica

-

-

100 kWp

Número de entradas de corriente continua independientes

2

1

2

Corriente máxima de salida en funcionamiento

5 mA

16 mA

5 mA

CUADRÍCULA (CA)

Tensión nominal de CA

De 100 a 240 V

110 a 130 V o 220 a 250 V

De 100 a 240 V

Frecuencia nominal de la rejilla de CA

De 47 a 63 Hz

50 a 60 Hz

De 47 a 63 Hz

Consumo de energía en operación de espera

< 0,2 W

8 W

< 0,2 W

Consumo típico de energía en funcionamiento

8 W

20 W
(normalmente 0,3 kWh/día)

8 W

Consumo máximo de energía

15 W

25 W

15 W

Potencia de salida

-

80 W (75 ms)

-

Datos generales

Dimensiones (W × D × H)

270 × 200 × 75 mm

520 × 140 × 550 mm

270 × 200 × 75 mm

peso

1,1 kg

16 kg

1,1 kg

Rango de temperatura de funcionamiento

-25 a 60 °C

-25 a 60 °C

-25 a 60 °C

Condiciones ambientales

IP30 - Uso en interiores

IP65 - uso interior/exterior
(fuente de alimentación IP30)

IP65 - uso interior/exterior

IP30 - Uso en interiores

IP65 - uso interior/exterior (fuente de alimentación IP30)

Conectores fotovoltaicos

Compatible con MC4

Agujero de barra colectora de cobre de 11 mm

Compatible con MC4

configuración

• Un PV-PID-MINI por cada 2 MPPTs
• Máximo un MPPT por entrada (A/B)
• Ninguno de los postes del módulo solar conectados puede conectarse a tierra en el lado fotovoltaico, por lo que es posible poner tierra en el lado inversor
• Alimentación de 18 VDC incluida
• Este producto funcionará con células solares tipo p. Si desea aplicar este producto a otra tecnología, por favor contacte con Omron

• Ninguno de los postes del módulo solar conectados puede conectarse a tierra en el lado fotovoltaico, por lo que es posible poner tierra en el lado inversor
• Máximo una PV-PID-BOX por MPPT del inversor

• Una luz PV-PID por cada 2 MPPTs
• Máximo un MPPT por entrada (A/B)
• Ninguno de los polos del módulo solar conectados puede quedar conectado a tierra ni siquiera en el lado del inversor
• 1 conexión de tornillo para conectar a tierra los marcos de los módulos fotovoltaicos
• Se necesita la aprobación del fabricante del inversor para colocar la luz PV-PID.
  El cliente es responsable de obtener la aprobación
• Este producto funcionará con células solares tipo p. Si desea aplicar este producto a otra tecnología, por favor contacte con Omron

Garantía

Estándar de 2 años

Certificados

Declaración CE, EMC: EN 61000-6-3:2007, EN 61000-6-2:2005, LVD: EN50178:1997
