2170890 ETHERLINE PN Cat.5e FRNC FLEX FC LAPP Cabo Ethernet industrial Cat.5 para uso flexível, para PROFINE..

Vantagens

• Para PROFINET aplicação tipo B
• Uso em espaços secos ou úmidos
• Blindado contra sinais de interferência
• Uso para Ethernet industrial em ambientes industriais rigorosos
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Âmbitos de aplicação

• para cabeamento secundário e terceário de acordo com a EN 50173-3 ISO/IEC 24702
• Fiação de/em máquinas, aparelhos e painéis de controle
• Distancia maxima para 100 Mbit/s são 85 m
• adequado para aplicações EtherCAT e EtherNet/IP
• Para aplicações flexíveis (Cordão de 7 fios)

Características do produto

• Retardante de chama de acordo com CSA FT4;
  UL Vertical-Tray Flame Test
• CAT.5-Performance
• Versão FRNC: Livre de halogênio e Retardante de chama
• Montagem de cabos Fast Connect (FC)

Referências às normas / Aprovações

• O cabo é certificado UL / CSA (CMG)
• ETHERLINE® PN Cat.5 Y FLEX FC:ECOLAB®
  Padrão industrial para a inovação e eficiência no campo da limpeza profissional e desinfecção

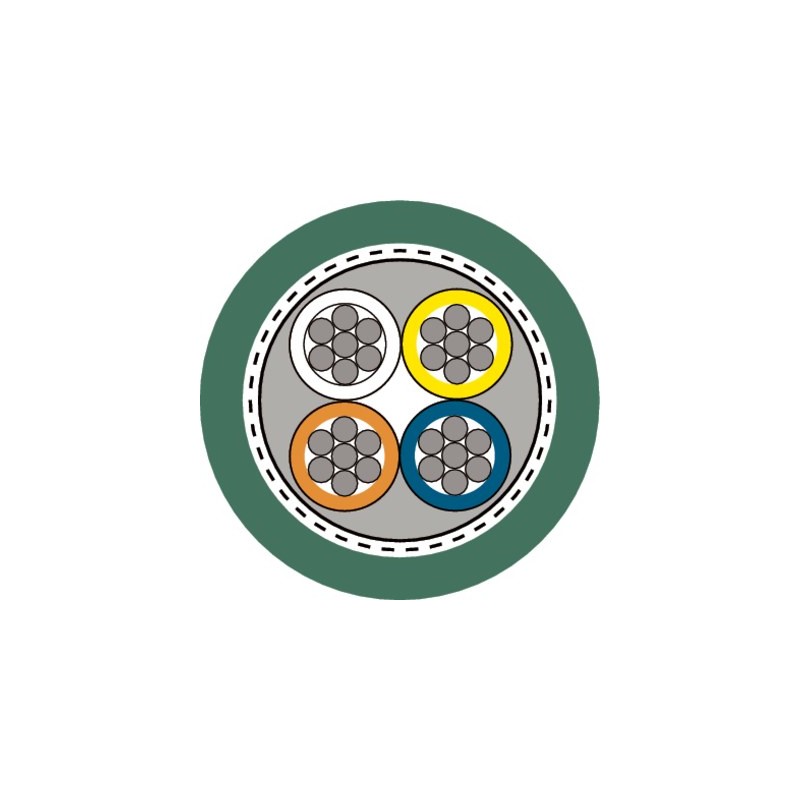

Projeto do produto

• Condutor em cordão de 7 fios estanhado
• Isolamento do condutor: PE ou PP
• Em formato de estrela quadrante
• Revestimento interno feito de PVC ou FRNC
• Blindagem coletiva com trança de cobre e folha aluminizada
• Material de revestimento em PVC ou FRNC
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• (não adequado para aplicações de potência)
  125 V

Raio de flexão mínimo

• Cabo FRNC:
  Flexível: 7,5 x diâmetro externo
  Instalação fixa 3 x diâmetro externo
• Cabo de PVC:
  Flexível: 7 x diâmetro externo
  Instalação fixa 3 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 2000 V
• Condutor/Tela: 2000 V

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• cabo com composto livre de halogênio para instação fixa: -25°C a +80°C com movimentação: -25°C to +80°C cabo com capa externa em PVC para instação fixa: -40°C to +80°C com movimentação: -20°C a +60°C
