2170890 ETHERLINE PN Cat.5e FRNC FLEX FC LAPP ETHERLINE PN Cat.5e FRNC FLEX FC

Beneficios

• Para aplicaciones PROFINET de tipo B
• Apto para utilización en locales secos o mojados.
• Apantallado contra las interferencias
• Puede emplearse en entornos severos con Ethernet Industrial
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Ámbito de uso

• Para cableado industrial secundario y terciario conforme a EN 50173-3
  ISO/IEC 24702
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Para aplicación flexible (conductor de 7 hilos trenzados)

Características de producto

• No propagador de incendio según CSA FT4; UL (Ensayo vertical)
• CAT.5
• Versión FRNC: libre de halógenos y no propagador de la llama
• Diseño del cable Fast Connect (FC)

Normas de referencia / Aprobaciones

• El cable tiene certificación UL/CSA (CMG)
• ETHERLINE®PN Cat.5 Y FLEX FC:ECOLAB®
  Estándar industrial para la innovación y eficiencia en el campo de la limpieza y desinfección profesional

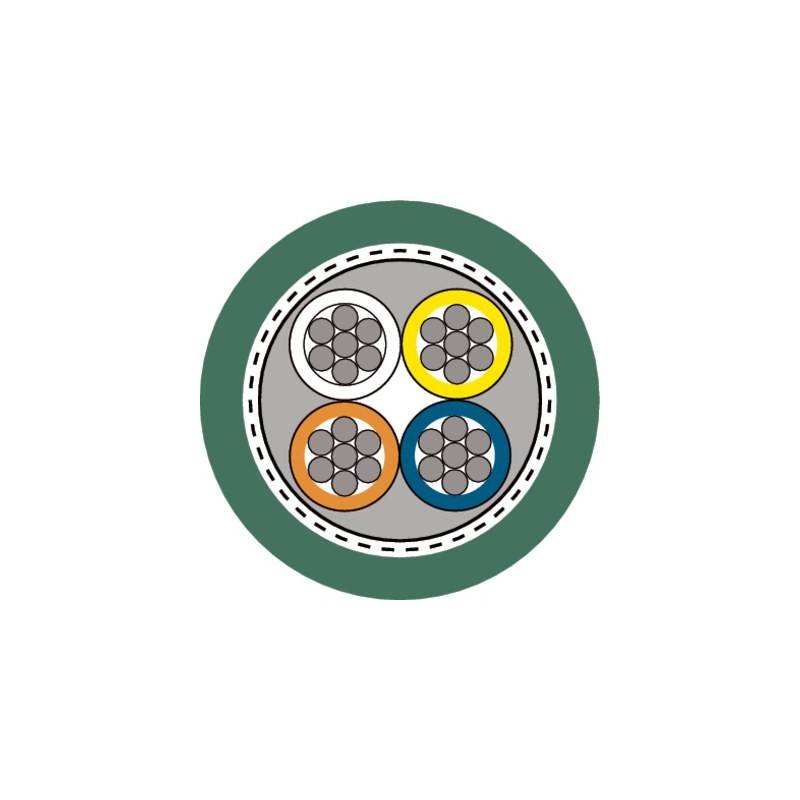

Composición de producto

• Conductor estañado trenzado de 7 hilos
• Aislante del conductor: PE o PP
• Cuadrete en estrella
• Cubierta interior de PVC o FRNC
• Pantalla global de trenza de cobre y lámina de aluminio
• Material de cubierta de PVC o FRNC
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no apto para alimentación) 125 V

Radio de curvatura mínimo

• Cable FRNC:
  Instalación fija: 3 x diámetro exterior
  Móvil: 7,5 x diámetro exterior
• Cable de PVC:
  Instalación fija: 3 x diámetro exterior
  Móvil: 7 x diámetro exterior

Tensión de prueba

• Conductor/Conductor: 2.000 V
• Conductor/Pantalla: 2000 V

Impedancia característica

• 100 Ω ± 15%

Rango de temperaturas

• Cable libre de halógenos:
  Instalación fija: de -25°C a +80°C
  Flexión ocasioanl:de -25°C a +80°C
  Cable con cubierta PVC:
  Instalación fija: de -40°C a +80°C
  Flexión ocasional: de -20°C a +60°C
