2170890 ETHERLINE PN Cat.5e FRNC FLEX FC LAPP Câble Ethernet industriel Cat.5 pour une utilisation flexible,..

Avantages

• Pour les applications PROFINET de type B
• Peut être utilisé dans des pièces sèches ou humides
• Filtré contre les interférences
• Peut être utilisé pour l’Ethernet industriel dans des environnements industriels difficiles
• 2pair: 10/100 Mbit/s pour Ethernet industriel

Plage d’applications

• pour le câblage industriel secondaire et tertiaire selon la norme EN 50173-3
  ISO/CEI 24702
• Câblage de machines, d’outils, d’appareils, d’appareils et d’armoires de commande
• convient aux applications EtherCAT et EtherNet/IP
• Pour des applications flexibles
  (conducteur toronné à 7 fils)

Caractéristiques du produit

• Retardateur de flamme selon CSA FT4
  Test de flamme à plateau vertical UL
• CAT.5-Performances
• Version FRNC: Sans halogène et ignifuge
• Conception de câble Fast Connect (FC)

Références aux normes / Approbations

• Le câble est certifié UL/CSA (CMG)
• ETHERLINE® PN Cat.5 Y FLEX FC: ECOLAB®
  Norme de l’industrie pour l’innovation et l’efficacité dans le domaine du nettoyage et de la désinfection professionnels

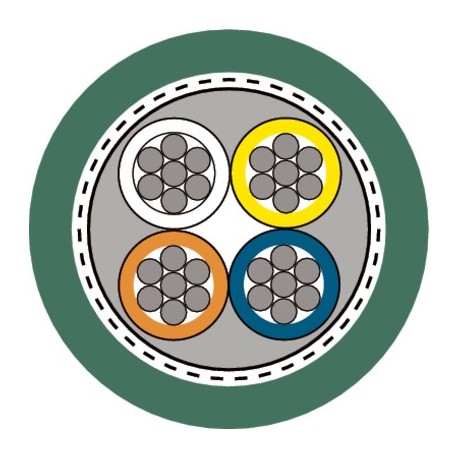

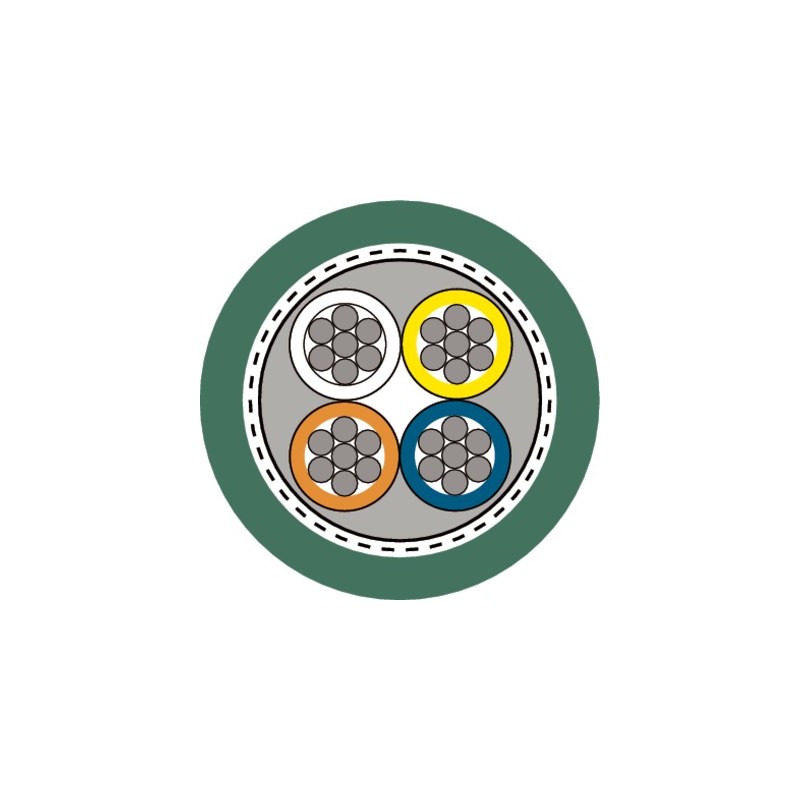

Maquillage du produit

• Conducteur 7 fils étamé toronné
• Isolation du noyau: PE ou PP
• Quad étoilé
• Gaine intérieure en PVC ou FRNC
• Criblage global avec tresse de cuivre et feuille d’aluminium laminée en plastique
• Matériau de la veste PVC ou FRNC
• Couleur: vert (basé sur RAL 6018)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Tension de fonctionnement de crête

• (pas pour les applications d’alimentation) 125 V

Rayon de pliage minimal

• Câble FRNC :
  fixe: 4 x diamètre extérieur
  pendant l’installation: 8 x diamètre extérieur
• Câble PVC:
  Installation fixe: 3 x diamètre extérieur
  Flexion: 7 x diamètre extérieur

Tension d’essai

• Noyau/noyau: 2000 V
• Noyau/écran: 2000 V

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• câble composé sans halogène
  Installation fixe : -25°C à +80°C
  Déplacé : -25°C à +80°C
  câble avec gaine en PVC
  Installation fixe : -40°C à +80°C
  Déplacé : -20°C à +60°C
