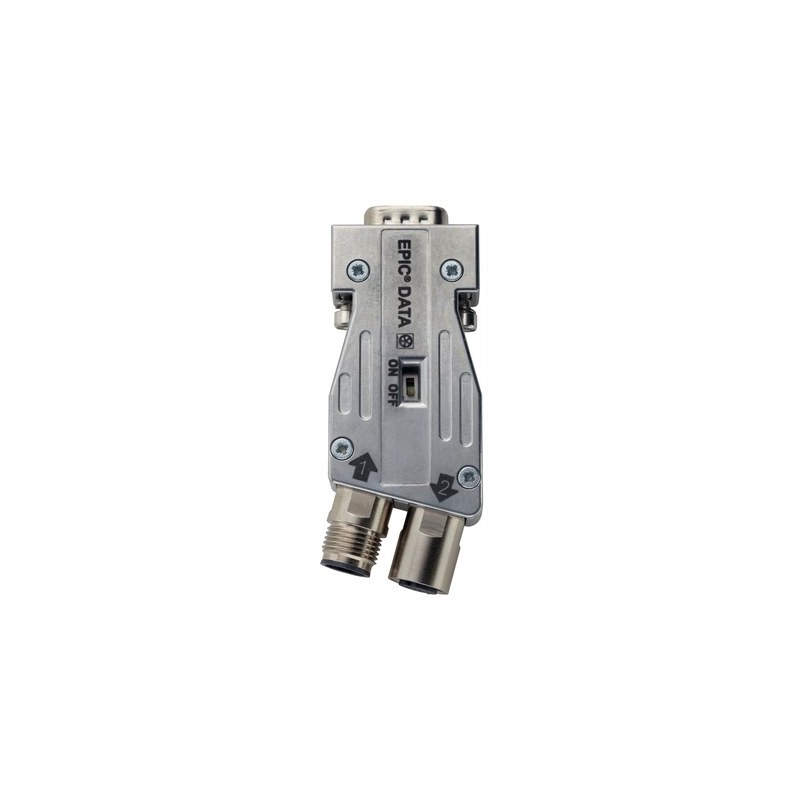

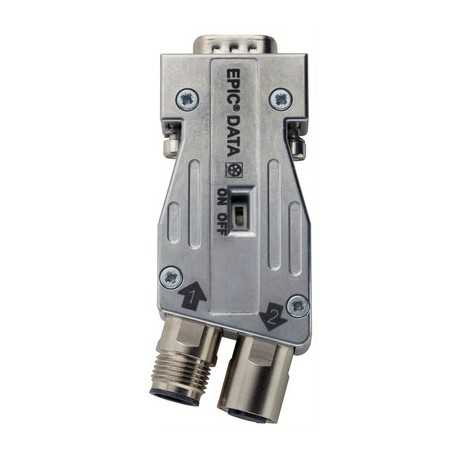

21700562 ED-PB-90-PG-M12-PRO LAPP Conector PROFIBUS totalmente metalico com conexões M12

Vantagens

• Ótima proteção IEC
• Capa de material robusto para ambientes rigorosos
• Sem partes que se possam perder
• Maior custo benefício de vida a rápida instalação (Plug & Play)
• Resistencia de terminação (integrada) pode ser comutada

Características do produto

• Ampla faixa de temperatura
• Alto desempenho mecânico (durabilidade de 200 conexões)
• Amortecimento mínimo da transmissão
• Taxa máxima de transmissão 12 Mbit/s
• Tensão de alimentação 4.75 - 5.25 V DC

Referências às normas / Aprovações

• IEC 61158, IEC 61784

Projeto do produto

• Conector D-Sub, 9 pinos, parafusos de fixação 4-40 UNC
• Blindagem 360° devido a carcaça ser totalmente em metal
• Com port adicional Sub-D para programação e diagnostico 'PG'(versões 35° e 90°)
• Conector com proteção EMC (porta PG)
• Versão M12: conector 5 pinos, M12 codificação B

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrição da classe ETIM 5.0: Conector D-Sub

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001132
• Descrição da classe ETIM 6.0: Conector D-Sub

Dimensões

• Consultar data sheet

Tipo de conexão

• terminal M12

Tipo de proteção

• IP 30

Resistência de terminação

• 150 Ω

Interfaces

• Soquete Sub-D, 9 pinos
  Grampo de mola para condutor sólido / código M12 B
• 0,08 - 0,5 mm² (AWG28 - AWG14) diâmetro do cabo 8 - 9 mm

Condições ambientais admissíveis

• Temperatura de operação: -20°C to +70°C
