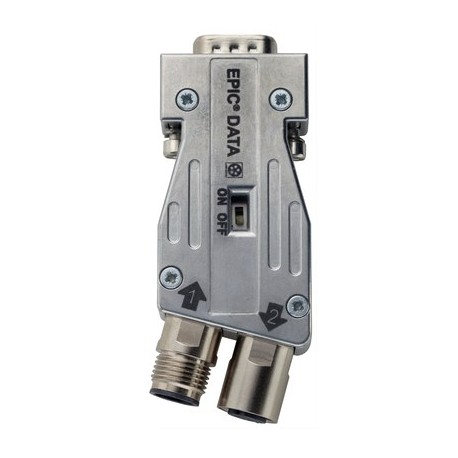

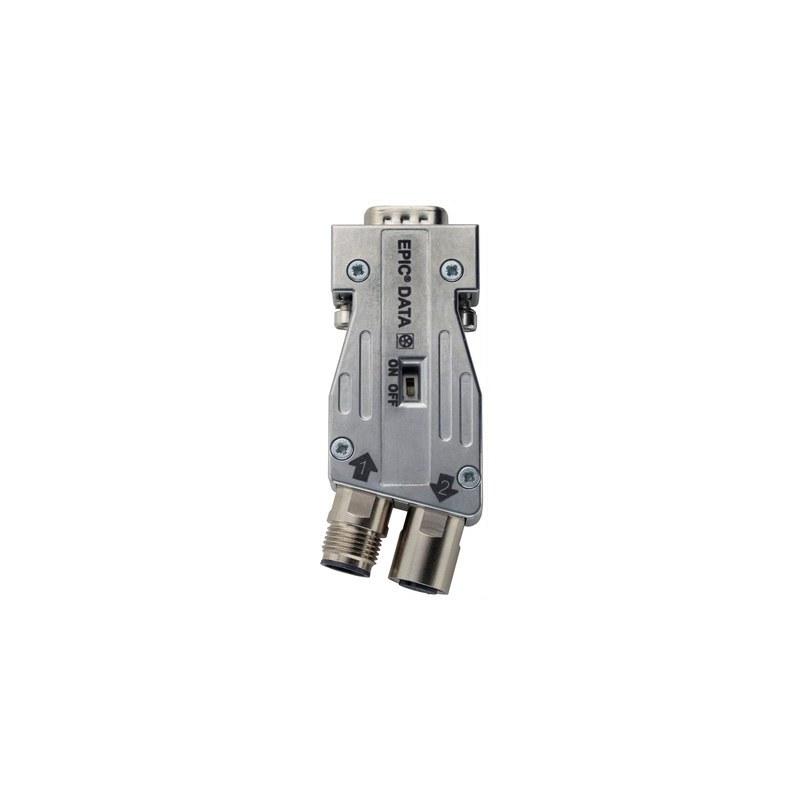

21700562 ED-PB-90-PG-M12-PRO LAPP Connecteurs métalliques PROFIBUS connection M12 / type de connection à res..

Avantages

• Protection CEM optimale
• Conception robuste et sécurisée dans les environnements extrêmes
• Aucun risque de perte de pièce
• Economies grâce à un montage rapide (Plug & Play)
• Résistance de terminaison (intégrée) commutable

Particularités

• Large plage de température
• Haute durabilité mécanique (durabilité 200 contacts)
• Perte de transmission minime
• Taux de transfert max. 12 Mbit/s
• Tension d’alimentation de 4,75 à 5,25 V DC (fournie par le terminal)

Homologations / références de la norme

• IEC 61158, IEC 61784

Constitution du produit

• Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
• Blindage à 360° grâce au boîtier métallique (ZnAl)
• Avec port supplémentaire Sub-D pour la programmation / diagnostic ' PG' (version 90° et 35°)
• Avec protection de connecteur CEM (PG port)
• Version M12 : connecteur 5 broches, M12, code B

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001132
• ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

• consulter la fiche technique

Type de raccordement

• M12 ou terminal à ressort interne

Indice de protection

• IP 30

Résistance terminale

• 150 Ω

Interfaces

• Prise femelle SUB-D, 9 pôles
  Raccord à lamelle pour conducteur à âme massive / codage M12 B
• 0,08 - 0,5 mm² (AWG28 - AWG14)diamètre du câble : 8 - 9 mm

Températures ambiantes admissibles

• Température de service: -20°C à +70°C
