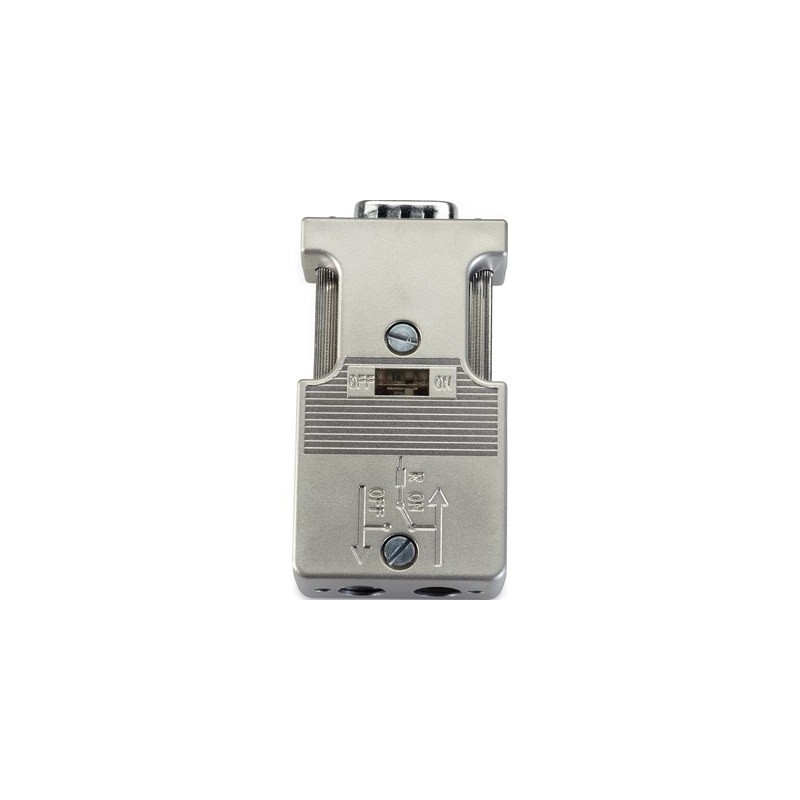

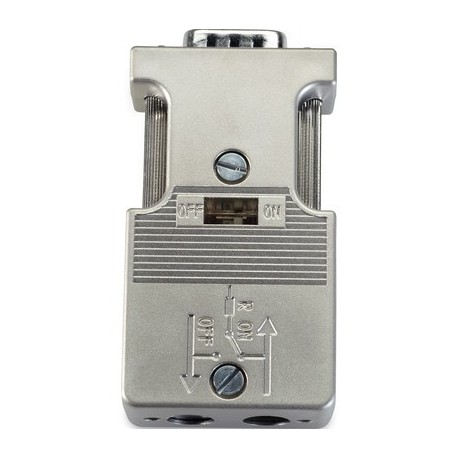

21700503 ED-PB-90-PG LAPP Conector PROFIBUS com M12/terminal de parafuso REPEATER ATEX

Vantagens

• Fácil ligação com M12 comprovado / técnica de borne roscado
• Design compacto: Ocupa pouco espaço
• Resistencia de terminação (integrada) pode ser comutada
• Versão Repetidor: Regeneração do sinal de dados (Inclinação, potência e relação de espaço)
• Versão ATEX: Para uso em áreas intrísecas version: Para o uso em circuitos de segurança intrínseca em áreas de zona 2 com risco de explosão (atmosfera explosiva por gás, ocorre raramente e breve)

Características do produto

• Taxa máxima de transmissão 12 Mbit/s
• Consumo máximo de corrente 12,5 mA (com LED 35 mA / REPETIDOR 100 mA)
• Tensão de alimentação 4.75 - 5.25 V DC
• Resistencia de terminação "ON" - o cabo de saída bus é desconectado
• Versão REPEATER : Facil extensão da rede PROFIBUS : - até 3 repeaters- 1 segmento PROFIBUS adicional - isolação galvânica

Referências às normas / Aprovações

• IEC 61158, IEC 61784
• UL File No. E331560
• Versão ATEX: DIN EN 60079-0:2006, DIN 60079-15:2005 (categoria 3G zona 2)

Projeto do produto

• Conector D-Sub, 9 pinos, parafusos de fixação 4-40 UNC
• Compatibilidade electromagnética melhorada (CEM) por carcaça metalizada
• Versões com interface adicional Sub-D para a programação / diagnóstico ("PG")
• Para o diâmetro externo do cabo: 5 - 8 mm / confecções com código M12 B
• Versão com indicação LED : BUS operando - (verde ) Estação de transmissão - ( azul ) Resistor de terminação "on" - ( laranja)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrição da classe ETIM 5.0: Conector D-Sub

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001132
• Descrição da classe ETIM 6.0: Conector D-Sub

Dimensões

• 54 mm x 40 mm x 17 mm - 35°
  64 mm x 40 mm x 17 mm - 90°
  68 mm x 40 mm x 17 mm - 180°
  70 mm x 40 mm x 17 mm - M12
• (CxLxA)

Tipo de conexão

• Aparafusamento
• M12

Tipo de proteção

• IP 20

Resistência de terminação

• 150 Ω

Interfaces

• Soquete Sub-D, 9 pinos
  Blocos terminais até 1,0 mm² / código M12 B

Condições ambientais admissíveis

• Range de temperatura: -25°C to +85°C
• *The max. temperature for UL is 60 °C
