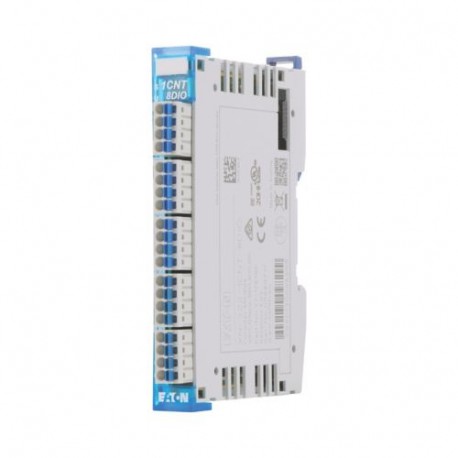

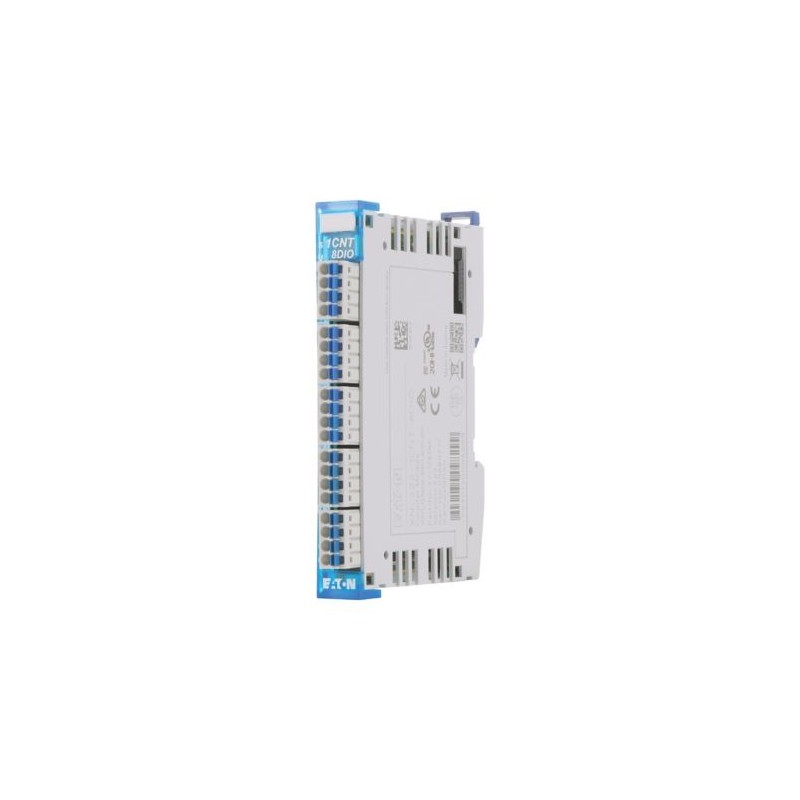

Normas
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
AprovaçõesAprovações
CE, cULus
EAC
Aprovaçõesclassificação de remessa
DNV GL
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
8 / 4 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
10 / 3 / 1 V/m
Compatibilidade eletromagnética (EMC)ExplosãoCabo de alimentação
2 kV
Compatibilidade eletromagnética (EMC)ExplosãoO cabo de sinal
1 kV
Compatibilidade eletromagnética (EMC)SurtoCabo de alimentação (balanceada / não balanceada)
0,5 / 0,5 kV
Compatibilidade eletromagnética (EMC)SurtoCabo de sinal (não balanceada)
1 kV
Compatibilidade eletromagnética (EMC)Irradiava RFI
10 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
Sim / 10 ms
Condições ambientaisCondições climáticasClimáticas revisão de texto
Calor seco IEC 60068-2-2
Calor úmido conforme EN 60068-2-3
Condições ambientaisCondições climáticasPressão de ar (operação)
795 - 1080 hPa
Condições ambientaisCondições climáticasUmidade relativa
0 - 95%, sem condensação
Condições ambientaisCondições climáticasCondensação
evitar com medidas adequadas,
Condições ambientaisTemperaturaOperação
0 - +60 °C
Condições ambientaisTemperaturaO armazenamento, o transporte [ϑ]
-20 - +85 °C
Posição de montagem
Horizontal
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
As vibrações [3,5 mm / 1 g]
5 - 8.4 / 8.4 -150 Hz
Mecânica, resistência ao choque [Semisinusoidal 15 g/11 ms]
18 Impactos
Classificação de dados operacionaisMaterial isolante grupo
Eu
Classificação de dados operacionaisCategoria de sobretensão / grau de poluição
III / 3
Classificação de dados operacionaisTensão
160 V
Classificação de dados operacionaisA máxima corrente de carga/área de seção transversal
X (não especificado pelo plug fabricante) A / mm2
Conexão de design de direção SUPERIOR
Empurre-as na primavera-gaiola (terminal de ligação plug-in)
Comprimento de decapagem
10 mm
Medidor de pin IEC/EN 60947-1
A1
Especificações de ligação"e" sólido H07V-U
0.2 - 1.5 mmDois
Especificações de ligação"f" flexível H 07V-K
0.2 - 1.5 mmDois
Especificações de ligação"f" com anilhas sem colarinho de plástico de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25 - 1,5 mmDois
Especificações de ligação"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25-1,5 mmDois
Especificações de ligaçãoTamanho do cabo
24 - 16 AWG
Fonte de alimentação - EntradaFonte de alimentaçãoConsumo de corrente de +5 V fonte de alimentação (interno) [I]
(typ.)40 mA
Fonte de alimentação - EntradaFonte de alimentaçãoConsumo de corrente de +24 V fonte de alimentação [I]
(typ.)nenhum mA
Fonte de alimentação - EntradaFonte de alimentaçãoPotencial de isolamento [PE (polietileno)]
nenhum
Fonte de alimentação - EntradaFonte de alimentaçãoNominal tensão de operação [Ue]
24 V (para encoder incremental) V
Fonte de alimentação - EntradaFonte de alimentaçãoCorrente operacional nominal [Ie]
0,25 A
Fonte de alimentação - EntradaFonte de alimentaçãoPotencial de isolamento
nenhum
Fonte de alimentação - EntradaFonte de alimentaçãoNominal tensão de operação [Ue]
24 V (para cavar. saídas) V
Fonte de alimentação - EntradaFonte de alimentaçãoCorrente operacional nominal [Ie]
6 Um
Fonte de alimentação - EntradaFonte de alimentaçãoPotencial de isolamento
nenhum
Fonte de alimentação de SaídaSensor/transmissor de abastecimentoNominal tensão de operação [Ua]
5 V
Fonte de alimentação de SaídaSensor/transmissor de abastecimentoCorrente operacional nominal [eumax.]
0,2 A
Fonte de alimentação de SaídaSensor/transmissor de abastecimentoPotencial de isolamento
nenhum
Dissipação de calorDissipação de calor (sem canais ativos)
1.218 W
Dissipação de calorMax. dissipação de calor
3.516 W
Dissipação de calorNotas sobre a dissipação de calor
O max. a dissipação de calor é especificado como a potência máxima produzida no interior do dispositivo de habitação.
Tensão de entradaTensão de entrada Nominal [Ue]
24 V DC
Tensão de entradaBaixo nível [UeL]
0 < UeL < +8 V
Tensão de entradaAlto nível [UeH]
+14 < UeH < +30 V
Corrente de entradaCorrente de entrada, o valor nominal [eue]
3.7 mA
Corrente de entradaBaixo nível⁄ativo em nível de [eueL]
≤1.1 mA
Corrente de entradaAlto nível⁄ativo em nível de [eueH]
≥2,3 mA
Atraso de entradatBorda de subida
< 10 µs
Atraso de entradatBorda de descida
< 10 µs
Potencial de isolamento
sem Entrada entrada
Dissipação de calor (por canal ativo)
0.088 W
Atraso de entradaPotencial de isolamento
sem Entrada entrada
Atraso de entradaDissipação de calor (por canal ativo)
0.088 W
Encoder IncrementalCanais
1 Quantidade
Encoder IncrementalSinaisRS422
A, /A, B /B, R /R
Encoder IncrementalSinaisResistência de terminação de Bus
120 Ω (interno)
Encoder IncrementalSinaisTTL
A, B, R
Encoder IncrementalSinaisResistência de terminação de Bus
1200 Ω (interno resistor pull-up)
Encoder IncrementalPotencial de isolamento
nenhum
Encoder IncrementalDissipação de calor (por canal ativo)
1.105 W
Encoder IncrementalNotas sobre o encoder incremental
O encoder incremental deve ser feita usando um cabo blindado. No caso de RS422 encoders, é recomendado o uso de um blindado cabo de par trançado. A blindagem deve ser terminado tão perto quanto possível do módulo (em cima dela).
Tensão de saídaTensão de saída nominal valor de [Uum]
24 V DC
Tensão de saídaBaixo nível [UumL]
0V < UaL< 1V V
Tensão de saídaAlto nível [UumH]
Ue - 1V < UaH< Ue V
Corrente de saídaSaída de corrente, valor nominal [euumL]
2
Corrente de saídaSinal baixo [euUm]
0 < IaL< 0,5 mA
Corrente de saídaAlto nível [euumH]
0 ≤ IaH≤ 2000 mA
Potencial de isolamento
sem Saída, contra a saída
Dissipação de calor (interno, por canal ativo)
0.388 W
Fator de utilização [%]
75% (Ʃ IAmax = 6A) g
Atraso na mudança de sinal e carga resistivade Baixo a Alto nível
< 200 µs
Atraso na mudança de sinal e carga resistivaDe Alto a Baixo sinal
< 200 µs
Carga resistivaCarga resistiva
> 12 Ω
Notas sobre saídas digitais
Dispositivos de proteção deve ser instalada diretamente na carga indutiva, a fim de evitar interferências.
Modo de contagemOperar De Modo
RS422
Modo de contagemCanais
1 Quantidade
Modo de contagemResolução
16 Bits
Modo de contagemFrequência de entrada [fmax.]
125 kHz
Modo de contagemAnálise de sinais
X1/X2/X4 codificação
Modo de contagemContador de freqüência [fmax.]
Max. 500 kHz (codificação X4) kHz
Modo de contagemOperar De Modo
TTL
Modo de contagemCanais
1 Quantidade
Modo de contagemResolução
16 Bits
Modo de contagemFrequência de entrada [fmax.]
125 kHz
Modo de contagemAnálise de sinais
X1/X2/X4 codificação
Modo de contagemContador de freqüência [fmax.]
Max. 500 kHz (codificação X4) kHz
Modo de contagemNotas sobre o modo de funcionamento
RS422 ou TTL modo de funcionamento, configurável
