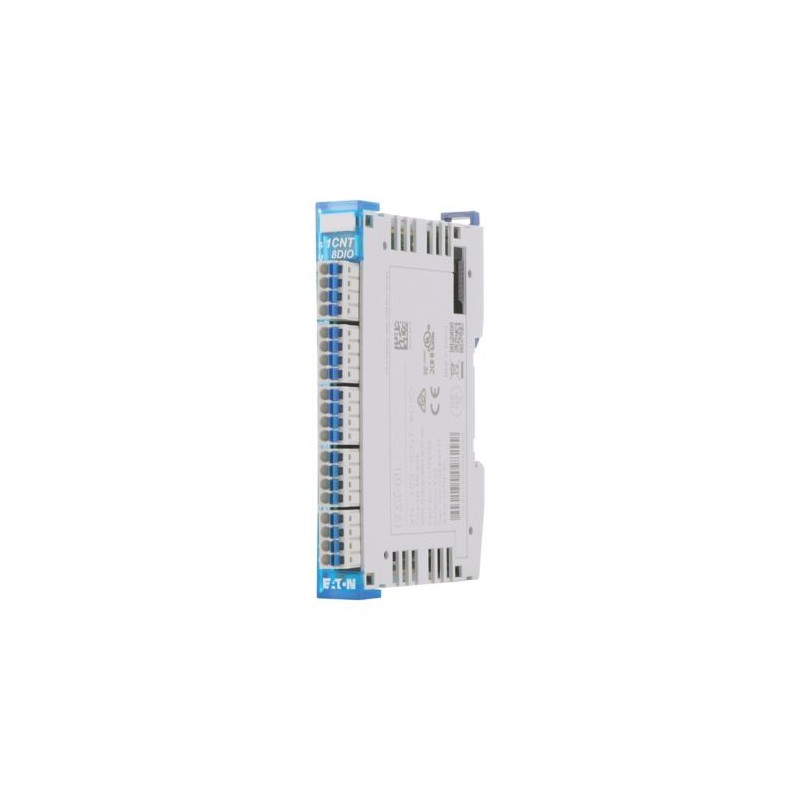

Agrandir l'image Les images sont à titre illustratif. Svp, révisez la fiche technique.

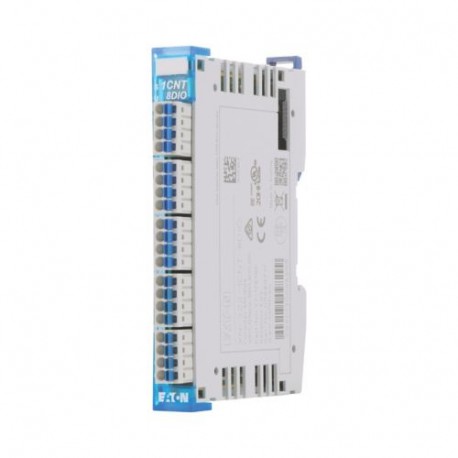

XN-322-1CNT-8DIO 178795 EATON ELECTRIC Module compteur, 4 entrées tout-ou-rien +24 V , 4 sorties tout-ou-rie..

Référence XN-322-1CNT-8DIO

Code 178795

Fabricant: EATON-MOELLER

Description:

Module compteur, 4 entrées tout-ou-rien +24 V , 4 sorties tout-ou-rien +24 V/ 2A, 1 entrée codeur incrémental (RS422 ou TTL) jusqu'à 125 kHz, 16 bits

XN-322-1CNT-8DIO

Plus de détails

Catégories:
Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique

Modules d'E / S distantes XN300

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Prix total: $261.10

Prix unitaire: $261.10

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix
1+	$261.10
2+	$230.56
3+	$218.12
4+	$211.09
6+	$204.44

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

XN-322-1CNT-8DIO...

Module compteur, 4 entrées tout-ou-rien...

En savoir plus

▲

Module compteur, 4 entrées tout-ou-rien +24 V , 4 sorties tout-ou-rien +24 V/ 2A, 1 entrée codeur incrémental (RS422 ou TTL) jusqu'à 125 kHz, 16 bits

Module compteur; 4 entrées tout-ou-rien +24 V ; 4 sorties tout-ou-rien +24 V / 2 A; 1 entrée de codeur incrémental (RS422 ou TTL) jusqu'à 125 kHz; 16 bits

Gamme de livraison

Fonction

Modules technologiques XN300

Raccordement

Borne à ressort Push-In

Fonction

Interface de comptage XN-322 pour XN300

Brève description

Interface de comptage 4 entrées TOR et 4 sorties TOR, 1 CNT, 16 bit, sorties RS422/TTL jusqu'à 125 kHz, sorties 2 A

Utilisation avec

XN-312-…

Caractéristiques techniques

Généralités

Conformité aux normes

IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4

HomologationsHomologations

CE, cULus
EAC

HomologationsAgréments pour l'équipement des navires

DNV GL

Homologations

Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]

8 / 4 kV

Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]

10 / 3 / 1 V/m

Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble d'alimentation

2 kV

Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble de signaux

1 kV

Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble d'alimentation (symétrique / asymétrique)

0,5 / 0,5 kV

Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble de signaux (asym.)

1 kV

Compatibilité électromagnétique (CEM)Perturbation

10 V

Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]

40 / 47 classe A dB

Compatibilité électromagnétique (CEM)Variation/interruptions de tension

Oui / 10 ms

Conditions ambiantesclimatisationRésistance climatique

Chaleur sèche selon IEC 60068-2-2
Chaleur humide selon EN 60068-2-3

Conditions ambiantesclimatisationPression de l'air (service)

795 - 1080 hPa

Conditions ambiantesclimatisationHumidité relative

0 à 95%, sans condensation

Conditions ambiantesclimatisationCondensation

Eviter par des mesures appropriées

Conditions ambiantesTempératureService

0 - +60 °C

Conditions ambiantesTempératureStockage, transport [ϑ]

-20 - +85 °C

Degré de protection

IP20

Position de montage

horizontale

Chute libre, appareil emballé (IEC/EN 60068-2-32)

1 m

Vibrations [3,5 mm / 1 g]

5 - 8,4 / 8,4 -150 Hz

Tenue aux chocs [Onde demi-sinusoïdale 15 g/11 ms]

18 Chocs

Bornes de raccordement

Caractéristiques techniques assignéesClasse d'isolation

Caractéristiques techniques assignéesCatégorie de surtension/Degré de pollution

III / 3

Caractéristiques techniques assignéesTension assignée d'emploi

160 V

Caractéristiques techniques assignéesCourant de charge max. / section

X (non précisé par le fabricant de connecteurs) A / mm²

Technique de raccordement par le dessus

Borne à ressort Push-In (connecteur)

Longueur à dénuder

10 mm

Gabarit IEC/EN 60947-1

Capacité de raccordement"e" conducteur à âme massive H 07V-U

0,2 - 1,5 mm²

Capacité de raccordement"f" souple H 07V-K

0,2 - 1,5 mm²

Capacité de raccordement"s" avec embouts sans collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)

0,25 - 1,5 mm²

Capacité de raccordement"s" avec embouts avec collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)

0,25-1,5 mm²

Capacité de raccordementSection de câble

24 - 16 AWG

Alimentation

Alimentation - EntréeAlimentation en énergieCourant absorbé avec alimentation +5V (interne) [I]

(moyenne)40 mA

Alimentation - EntréeAlimentation en énergieCourant absorbé avec alimentation +24 V [I]

(moyenne)aucune mA

Alimentation - EntréeAlimentation en énergieSéparation galvanique [PLE]

non

Alimentation - EntréeAlimentation en énergieTension assignée d'emploi [Ue]

24 V (pour codeur I) V

Alimentation - EntréeAlimentation en énergieCourant assigné d'emploi [Ie]

0,25 A

Alimentation - EntréeAlimentation en énergieSéparation galvanique

non

Alimentation - EntréeAlimentation en énergieTension assignée d'emploi [Ue]

24 V (pour sorties TOR) V

Alimentation - EntréeAlimentation en énergieCourant assigné d'emploi [Ie]

6 A

Alimentation - EntréeAlimentation en énergieSéparation galvanique

non

Alimentation - SortieAlimentation du capteurTension assignée d'emploi [Ua]

5 V

Alimentation - SortieAlimentation du capteurCourant assigné d'emploi [I_max]

0,2 A

Alimentation - SortieAlimentation du capteurSéparation galvanique

non

Puissance dissipéePuissance dissipée (sans canaux activés)

1.218 W

Puissance dissipéePuissance dissipée max.

3.516 W

Puissance dissipéeRemarques sur la puissance dissipée

La puisssance dissipée max. indiquée est la puissance max. engendrée dans le boîtier de l'appareil.

Entrées tout-ou-rien

Voies

4 Nombre

Tension d’entréeTension d'entrée, valeur nominale [U_e]

24 V DC

Tension d’entréeNiveau bas [U_eL]

0 < U_eL < +8 V

Tension d’entréeNiveau haut [U_eH]

+14 < UeH < +30 V

Courant d'entréeCourant d'entrée, valeur assignée [I_e]

3,7 mA

Courant d'entréeNiveau bas⁄Niveau actif [I_eL]

≤1,1 mA

Courant d'entréeNiveau haut⁄Niveau actif [I_eH]

≥2,3 mA

Retard à l’entréet_{front montant}

< 10 µs

Retard à l’entréet_{front descendant}

< 10 µs

Séparation galvanique

non Entrée contre entrée

Puissance dissipée (par canal activé)

0,088 W

Entrées tout-ou-rien

la fonction « temporisation d'entrée »Séparation galvanique

non Entrée contre entrée

la fonction « temporisation d'entrée »Puissance dissipée (par canal activé)

0,088 W

Codeur incrémentalCanaux

1 Nombre

Codeur incrémentalSignauxRS422

A, /A, B, /B, R, /R

Codeur incrémentalSignauxRésistance de terminaison

120 Ω (à l'intérieur)

Codeur incrémentalSignauxTTL

A, B, R

Codeur incrémentalSignauxRésistance de terminaison

1200 Ω (pull-up interne)

Codeur incrémentalSéparation galvanique

non

Codeur incrémentalPuissance dissipée (par canal activé)

1,105 W

Codeur incrémentalRemarques sur le codeur incrémental

Pour le câble du codeur incrémental, utiliser un câble blindé. Dans le cas du codeur RS422, il est recommandé d'utiliser un câbe blindé torsadé. Le blindage sera posé le plus près possible, avant le module.

Sorties tout-ou-rien

Canaux

4 Nombre

Tension de sortieTension de sortie, valeur assignée [U_a]

24 V CC

Tension de sortieNiveau bas [U_aL]

0V < Ua_L< 1V V

Tension de sortieNiveau haut [U_aH]

Ue - 1V < Ua_H< Ue V

Courant de sortieCourant de sortie, valeur assignée [I_aL]

2 A

Courant de sortieNiveau bas [I_A]

0 < Ia_L< 0,5 mA

Courant de sortieNiveau haut [I_aH]

0 ≤ Ia_H≤ 2000 mA

Tenue aux courts-circuits

Oui

Séparation galvanique

non Sortie contre sortie

Puissance dissipée (interne, par canal activé)

0,388 W

Facteur de simultanéité [%]

75% (Ʃ IAmax = 6A) g

Retard lors d'une transition et avec charge ohmiqueTransition niveau bas à haut

< < 200 s

Retard lors d'une transition et avec charge ohmiqueniveau haut - niveau bas

< < 200 s

Charge ohmiqueCharge ohmique

> 12 Ω

Remarques sur les sorties tout-ou-rien

Pour éviter les perturbations, il convient de prévoir les dispositifs de protection directement au niveau de la charge inductive.

Fonctions

Mode comptageMode de fonctionnement

RS422

Mode comptageCanaux

1 Nombre

Mode comptageRésolution

16 Bit

Mode comptageFréquence d'entrée [f_max]

125 kHz

Mode comptageÉvaluation du signal

détection simple, double, quadruple

Mode comptageFréquence de comptage [f_max]

500 kHz max. (détection quadruple) kHz

Mode comptageMode de fonctionnement

TTL

Mode comptageCanaux

1 Nombre

Mode comptageRésolution

16 Bit

Mode comptageFréquence d'entrée [f_max]

125 kHz

Mode comptageÉvaluation du signal

détection simple, double, quadruple

Mode comptageFréquence de comptage [f_max]

500 kHz max. (détection quadruple) kHz

Mode comptageRemarques sur le mode de fonctionnement

Mode de fonctionnement RS422 ou TTL, paramétrable

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

0 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

0 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

0 °C

Température d’emploi max.

+60 °C

Degré de protection

IP20

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
