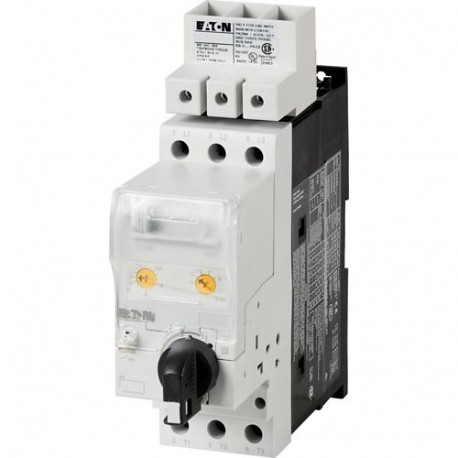

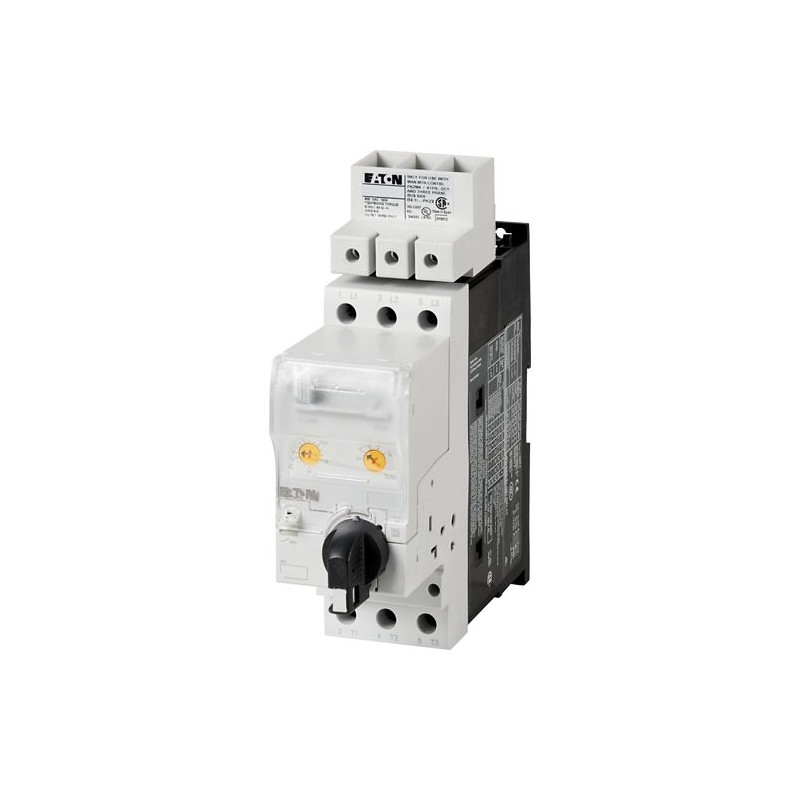

PKE65/AK/XTU-65-SP 170482 XTPE065DCSSP EATON ELECTRIC Motor-Protective Circuit-Breakers, type E CMC 16-65, s..
PKE65/AK/XTU-65-SP
170482
XTPE065DCSSP
EATON-MOELLER
Motor-Protective Circuit-Breakers, type E CMC 16-65, standard, lockable knob
Interruptor de proteção do motor eletrônico 3-Pole 16-65 A Appliance
Disjuntor de Proteção de Motor, Arrancadores DOL Tipo E (Dispositivos Completos), Eletrônico, 16 - 65 A, Manípulo de Giro, Conexão de Parafuso, América do Norte
Disjuntores de baixa tensão > Disjuntor de proteção do motor
Chaves de proteção do motor eletrônico
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Motor-Proteção de Circuitos Disjuntores, E o tipo de CMC 16-65 A, padrão, com chave de botão
Motor-proteção do disjuntor do tipo E completo do dispositivo, como por UL 508 ((auto-proteção) combinação de controlador de motor), que consiste de PKE65 de dispositivo básicos e de PKE-XTU-65 viagem bloco, com fechos de botão e extensão correspondente terminal para UL, pode ser usado para os motores com até 40 cavalos de potência (FLA = 52 A / 480 V), corrente de curto-circuito classificação da UL: 65 kA (480 V/ 277 V), eletrônicos ampla gama de proteção contra sobrecarga, alto curto-circuito capacidade de interrupção IEC (80 kA / 400 V), pode ser usado como um tipo F partida de motor (combinação de controlador de motor) em combinação com DILM17 para DILM72 contatores.
Programa de entrega
Função básica
Escreva E DOL partidas de dispositivos completos)
Componentes para
América Do Norte
Conexão para SmartWire-DT
nenhum
Máxima potência do motor
AC PS = PS200 V 208 V
15 HP
AC PS = PS230 V, 240 V
15 HP
AC PS = PS460 V 480 V
40 HP
Corrente De Curto-Circuito Classificação
240 V
65 kA
480 Y
277 V
277 V
65 kA
A faixa de ajuste de
Faixa de ajuste de sobrecarga lançamentos
[Eur]
[Eur]16 - 65 Um
Motor-proteção de circuitos disjuntores
PKE65/AK/XTU-65 Tipo
Extensão de terminal
BK50/3-PKZ4-E
Notas
O tipo E DOL starter (sem proteção) consiste de um PKE65 motor-proteção do disjuntor com a AK-PKZ0 e um BK50/3-PKZ4-E a extensão do terminal.
Dados técnicos
Geral
Normas
IEC/EN 60947-4-1, VDE 0660 UL, CSA
Posição de montagem
Temperatura ambiente
-25 - +55
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
208 - 480 V
Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
65 Um
AC-4 ciclo de operaçãoMínima corrente de fluxo vezes
500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
AC-4 ciclo de operaçãoMínima de corte períodos
500 ms
AC-4 ciclo de operaçãoNota
Em AC-4 ciclo de operação, indo abaixo do mínimo atual de fluxo de tempo pode causar o superaquecimento da carga (motor).
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Dados técnicos adicionais
Motor de proteção disjuntor PKZM0, PKE
PKE motor-proteção do disjuntor, consulte motor-proteção do disjuntor de grupo de produtos
DILM contatoresAtual de perda de calorActual a perda de calor Iea AC-3/400 V
19.2 W
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
208 V
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
240 V
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
480 V
40 HP
Corrente de curto-Circuito Classificação, tipo E240 V
65 kA
Corrente de curto-Circuito Classificação, tipo E480 Y / 277 V
65 kA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
Um 61.4
Dissipação de calor por pólo, dependente da corrente [Pvid]
6.4 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
19.2 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
16 - 65 Um
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
0 - 0
Com proteção térmica
Sim
A falha de uma fase sensível
Sim
Desligue técnica
Eletrônico
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
65 Um
Nominal de operação de alimentação em AC-3, 230 V
18.5 kW
Nominal de operação de alimentação em AC-3, 400 V
De 30 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Ativar o botão
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
80 kA
Grau de proteção (IP)
IP20
Altura
162 mm
Largura
55 mm
Profundidade
198 mm
Aprovações
Padrões De Produto
UL60947-4-1A; CSA-C22.2 Nº 14-10; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E123500
UL Controlo de Categoria Nenhuma.
NKJH
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-08
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Características
Curva característica
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
