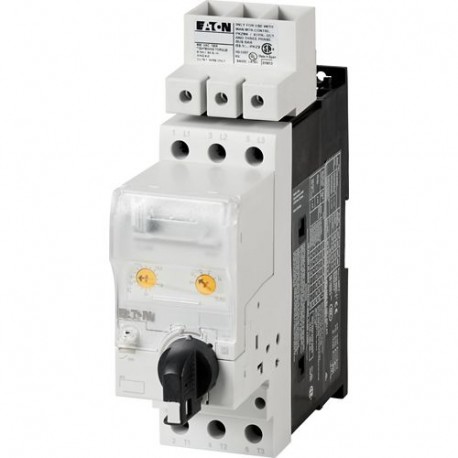

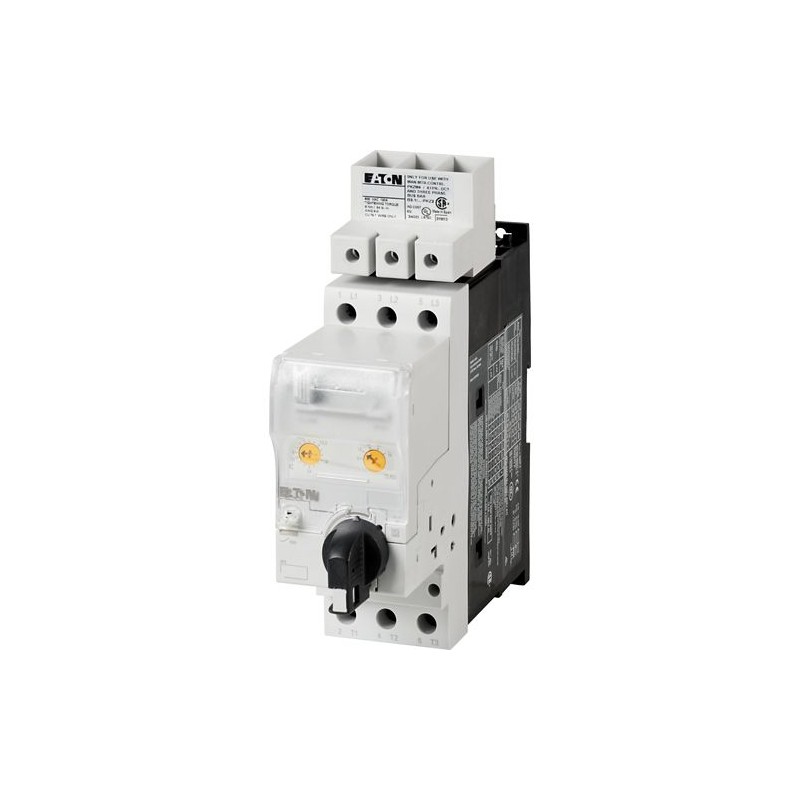

PKE65/AK/XTU-65-SP 170482 XTPE065DCSSP EATON ELECTRIC Motor-Protective Circuit-Breakers, type E CMC 16-65, s..
PKE65/AK/XTU-65-SP
170482
XTPE065DCSSP
EATON-MOELLER
Motor-Protective Circuit-Breakers, type E CMC 16-65, standard knob lockable
PKE65/AK/XTU-65-SP
Motorschutzschalter, Type E Direktstarter (Komplettgeräte), elektronisch, 16 - 65 A, Drehknopf, Schraubanschluss, Nordamerika
Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz
Elektronische Leistungsschalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Motorschutzschalter, Type E Direktstarter (Komplettgeräte), elektronisch, 16 - 65 A, Drehknopf, Schraubanschluss, Nordamerika
Motorschutzschalter als Type E Komplettgerät nach UL 508 ((self-protected) combination motor controller ) bestehend aus Grundgerät PKE65 und Auslöseblock PKE-XTU-65, mit abschliebarem Knebel und entsprechender Einspeiseklemme für UL, einsetzbar für Motoren bis 40 horse power (FLA = 52A / 480V), short circuit current rating nach UL: 65kA (480V/277V), elektronischer Weitbereichsüberlastschutz, hohes Kurzschlussausschaltvermögen nach IEC (80kA / 400V), verwendbar als Type F Motorstarter (combination motor controller) in Kombination mit Leistungsschützen DILM17 bis DILM72.
Lieferprogramm
Grundfunktion
Type E Direktstarter (Komplettgeräte)
Anschlusstechnik
Schraubklemmen
Komponenten für
Nordamerika
Anbindung an SmartWire-DT
nein
Maximale Motorleistung
Drehstrom
HP = PS200 V 208 V
HP = PS200 V 208 V
15 HP
Drehstrom
HP = PS230 V 240 V
HP = PS230 V 240 V
15 HP
Drehstrom
HP = PS460 V 480 V
HP = PS460 V 480 V
40 HP
Short Circuit Current Rating
240 V
65 kA
480 Y
277 V
277 V
65 kA
Einstellbereich
Einstellbereich Überlastauslöser
[Ir]
[Ir]16 - 65 A
Motorschutzschalter
PKE65/AK/XTU-65 Typ
Einspeiseklemme
BK50/3-PKZ4-E
Hinweise
Die Direktstarter Type E (ohne Schütz) bestehen aus einem Motorschutzschalter PKE65 mit AK-PKZ0 und einer Einspeiseklemme BK50/3-PKZ4-E.
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-1, VDE 0660, UL, CSA
Einbaulage
Umgebungstemperatur
-25 - +55
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
208 - 480 V
Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
65 A
AC-4-TaktbetriebMindeststromflusszeit
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
AC-4-TaktbetriebMindestausschaltdauer
≦ 500 ms
AC-4-TaktbetriebHinweis
Ein Unterschreiten der Mindeststromflusszeit kann bei AC-4-Taktbertieb zu unzulässiger Erwärmung der Last (des Motors) führen.
Bei allen Kombinationen mit einer SWD-Anschaltung ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich. ms
Bei allen Kombinationen mit einer SWD-Anschaltung ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich. ms
Weitere technische Daten
Motorschutzschalter PKZM0, PKE
Motorschutzschalter PKE, siehe Produktgruppe Motorschutzschalter
Leistungsschütze DILMStromwärmeverlusteStromwärmeverluste bei Ienach AC-3/400 V
19.2 W
Approbierte Leistungsdaten
Schaltvermögenmaximale Motorleistung3-phasig200 V
208 V
208 V
15 HP
Schaltvermögenmaximale Motorleistung3-phasig230 V
240 V
240 V
15 HP
Schaltvermögenmaximale Motorleistung3-phasig460 V
480 V
480 V
40 HP
Short Circuit Current Rating, type E240 V
65 kA
Short Circuit Current Rating, type E480 Y / 277 V
65 kA
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
61.4 A
Verlustleistung pro Pol, stromabhängig [Pvid]
6.4 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
19.2 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Motorschutz (EC000074)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Motorschutz ([email protected] [AGZ529016])
Überlastauslöser Stromeinstellung
16 - 65 A
Einstellbereich des unverzögerten Kurzschlussauslösers
0 - 0 A
Mit thermischem Schutz
ja
Phasenausfallempfindlich
ja
Auslösetechnik
elektronisch
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
65 A
Bemessungsbetriebsleistung bei AC-3, 230 V
18.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Drehknopf
Gerätebauart
Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
80 kA
Schutzart (IP)
IP20
Höhe
162 mm
Breite
55 mm
Tiefe
198 mm
Approbationen
Product Standards
UL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.
E123500
UL Category Control No.
NKJH
CSA File No.
12528
CSA Class No.
3211-08
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Kennlinien
Kennlinie
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| PKE65/AK/XTU-65-SP XTPE065DCSSP 170482 DE_170482.pdf | 324 Kbytes |
|
