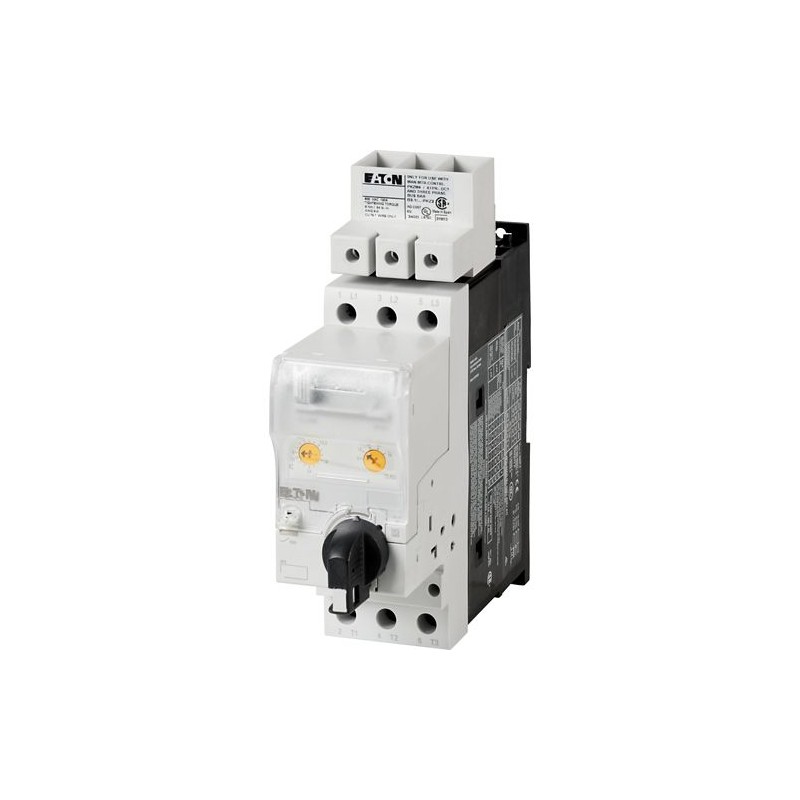

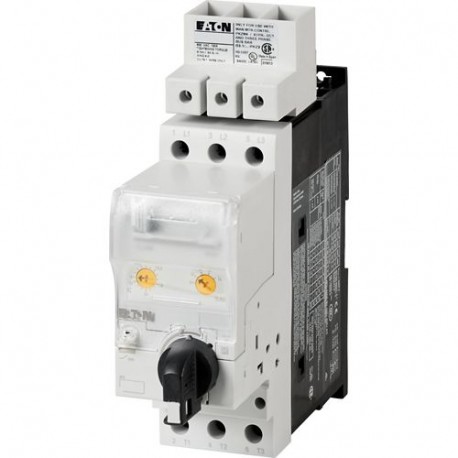

PKE65/AK/XTU-65-SP 170482 Y7-170482 EATON ELECTRIC Interruptor protector de motor electrónico 3 polos 16-65 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKE65/AK/XTU-65-SP 170482 Y7-170482 EATON ELECTRIC Interruptor protector de motor electrónico 3 polos 16-65 ..

PKE65/AK/XTU-65-SP

170482

Y7-170482

EATON-MOELLER

Interruptor protector de motor electrónico, 3 polos, 16-65 A, Aparato

Eaton Moeller® series PKE65 Motor-protective circuit-breaker, Type E DOL starters (complete devices), Electronic, 16 - 65 A, Turn button, Screw connection, North America

El disyuntor de protección del motor como dispositivo completo de tipo E según UL 508 (controlador de motor combinado (autoprotegido)), compuesto por un dispositivo básico PKE65 y un bloque de disparo PKE-XTU-65, con perilla bloqueable y el terminal de extensión correspondiente para UL, se puede utilizar para motores con hasta 40 caballos de fuerza (FLA = 52 A / 480 V), corriente nominal de cortocircuito hasta UL: 65 kA (480 V / 277 V), protección electrónica contra sobrecarga de amplio rango, alta capacidad de corte de cortocircuito según IEC (80 kA / 400 V), se puede utilizar como arrancador de motor de tipo F (controlador de motor combinado) en combinación con contactores DILM17 a DILM72.

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor Electrónicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $528.88
Precio unitario: $528.88
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series PKE System-protective circuit-breaker
Catalog Number
170482
EAN
4015081669806
Product Length/Depth
198 mm
Product Height
204 mm
Product Width
55 mm
Product Weight
1.649 kg
Certifications
UL File No.: E123500
CSA
CSA File No.: 012528
UL60947-4-1A
CE
CSA-C22.2 No. 14-10
IEC/EN 60947-4-1
UL
VDE 0660
CSA Class No.: 3211-08
UL Category Control No.: NKJH
Catalog Notes
This is a product for Environment A (Industrial). In environment B (household) this device may cause undesirable radio interference. In this case the user may be obliged to take appropriate measures.
Model Code
PKE65/AK/XTU-65-SP

Características y Funciones

Actuator type
Turn button
Functions
Phase failure sensitive
Number of poles
Three-pole
Number of poles
Three-pole

General

Current flow times - min
1000 (Class 20) AC-4 cycle operation, Main conducting paths
For all combinations with an SWD activation, you need not adhere to the minimum current flow times and minimum cut-out periods.
Note: Going below the minimum current flow time can cause overheating of the load (motor).
500 (Class 5) AC-4 cycle operation, Main conducting paths
700 (Class 10) AC-4 cycle operation, Main conducting paths
900 (Class 15) AC-4 cycle operation, Main conducting paths
Cut-out periods - min
≤ 500 ms, main conducting paths, AC-4 cycle operation
Degree of protection
IP20
Overload release current setting - min
16 A
Overload release current setting - max
65 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Type
Type E DOL starter (complete device)

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Especificaciones eléctricas

Rated operational power at AC-3, 220/230 V, 50 Hz
18.5 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
30 kW
Rated operational voltage (Ue) - min
690 V
Rated operational voltage (Ue) - max
690 V
Rated uninterrupted current (Iu)
65 A

Clasificación de cortocircuito

Short-circuit current rating (type E)
65 kA, 480 Y/277 V, SCCR (UL/CSA)
65 kA, 240 V, SCCR (UL/CSA)
Short-circuit release
910 A, Non-delayed

Potencia asignada de motor

Assigned motor power at 200/208 V, 60 Hz, 3-phase
15 HP
Assigned motor power at 230/240 V, 60 Hz, 3-phase
15 HP
Assigned motor power at 460/480 V, 60 Hz, 3-phase
40 HP

Comunicación

Connection
Screw terminals
Connection to SmartWire-DT
No

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
19.2 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
6.4 W
Rated operational current for specified heat dissipation (In)
61.4 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 170482 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 16 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 0 A
Con protección de sobrecarga térmica (EF006233) No
Sensible a fallo de fase (EF007400) Sí
Técnica de liberación (EF007007) Electrónico
Tensión nominal de funcionamiento (EF001435) 690 V
Intensidad nominal permanente Iu (EF001389) 65 A
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 18.5 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 30 kW
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Ejecución del elemento accionador (EF006976) Botón giratorio (mando)
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Con interruptor auxiliar integrado (EF001387) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 50 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 204 mm
Anchura (EF000008) 55 mm
Profundidad (EF000049) 198 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE65/AK/XTU-65-SP Y7-170482 170482 ES_170482.pdf 2 Mbytes PKE65/AK/XTU-65-SP Y7-170482 170482 ES_170482.pdf
