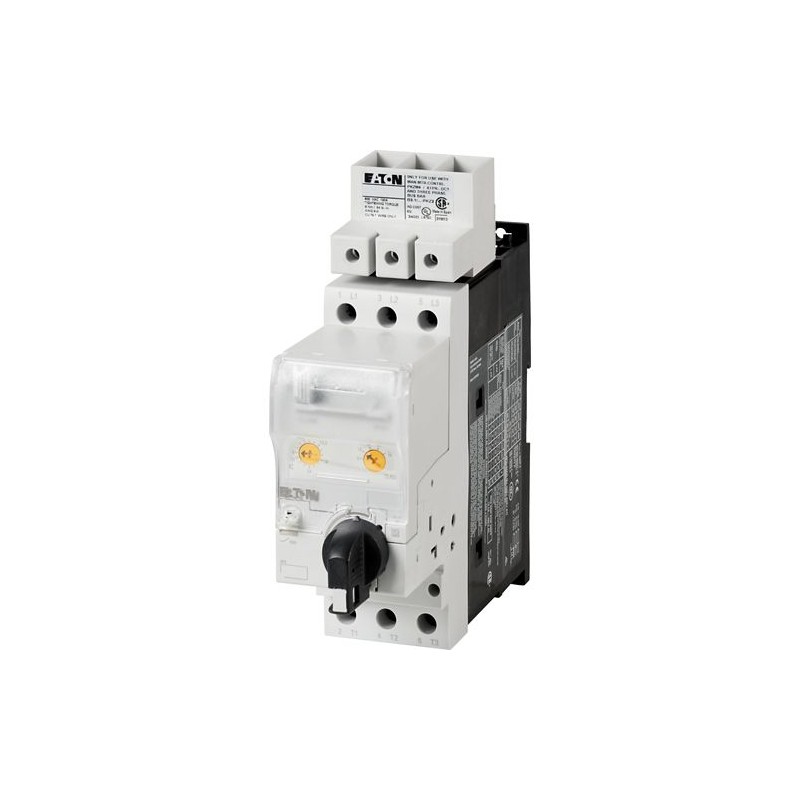

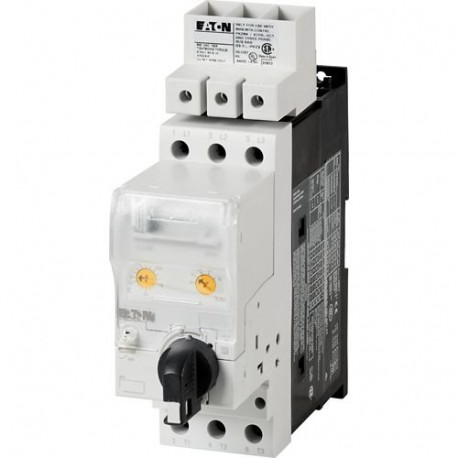

PKE65/AK/XTU-65-SP 170482 Y7-170482 EATON ELECTRIC Автоматы защиты двигателей тип E CMC 16 65 A стандарт пер.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PKE65/AK/XTU-65-SP 170482 Y7-170482 EATON ELECTRIC Автоматы защиты двигателей тип E CMC 16 65 A стандарт пер..

PKE65/AK/XTU-65-SP

170482

Y7-170482

EATON-MOELLER

Автоматы защиты двигателей; тип E CMC 16 - 65 A; стандарт; перекидная ручка с возможностью блокировки

ПКЭ65/АК/ХТУ-65-СП

Автоматы защиты двигателей, Прямые пускатели, Тип E (комплектные устройства), Electronic, 16 - 65 A, Turn button, Screw connection, Северной Америки

Автоматический выключатель двигателя типа E в комплекте по UL 508 (контроллер комбинированного двигателя с самозащитой), состоящий из основного устройства PKE65 и расцепного блока PKE-XTU-65, с запираемой ручкой и соответствующей удлинительной клеммой для UL, может использоваться для двигателей мощностью до 40 лошадиных сил (FLA = 52 A / 480 В), номинальным током короткого замыкания до UL: 65 кА (480 В / 277 В), электронная широкодиапазонная защита от перегрузки, высокая отключающая способность при коротком замыкании по IEC (80 кА / 400 В), может использоваться в качестве пускателя двигателя типа F (контроллер комбинированного двигателя) в сочетании с контакторами от DILM17 до DILM72.

Подробнее


Низковольтное оборудование > Автоматический выключатель защиты двигателя

Электронные моторные защитные выключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $530.71
Цена за единицу: $530.71
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Автоматы защиты двигателей, Прямые пускатели, Тип E (комплектные устройства), Electronic, 16 - 65 A, Turn button, Screw connection, Северной Америки

Программа поставок

Основная функция
Прямые пускатели, Тип E (комплектные устройства)
Техника присоединения
Винтовые клеммы
Компоненты для
Северной Америки
Подключение к SmartWire-DT
нет
Максимальная мощность двигателя
Трехфазный ток
HP = ЛС200 B 208 B
15 л.с.
Трехфазный ток
HP = ЛС230 B 240 B
15 л.с.
Трехфазный ток
HP = ЛС460 B 480 B
40 л.с.
Short Circuit Current Rating
240 В
65 кА
480 Y
277 В
65 кА
диапазон установки
Диапазон установок расцепителей перегрузки[Ir]
16 - A
Автоматы защиты двигателей
PKE65/AK/XTU-65 Тип
Клемма питания
BK50/3-PKZ4-E
указания

Прямые пускатели типа E (без силового контактора) состоят из автомата защиты двигателя PKE65 с AK-PKZ0 и клеммы питания BK50/3-PKZ4-E.

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947-4-1, VDE 0660, UL, CSA
установочное положение
2115DRW-5
Температура окружающей среды
-25 - +55
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальное напряжение [Ue]
208 - 480 В
Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
65 A
Работа в режиме AC-4Минимальные значения времени протекания тока
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) мс
Работа в режиме AC-4Минимальные периоды отключения
≦ 500 мс
Работа в режиме AC-4Примечание
При работе в режиме AC-4 понижение минимального времени протекания тока может привести к перегреву нагрузки (двигателя).
Для всех комбинаций с активацией SWD не нужно соблюдать минимального времени протекания тока и минимальных периодов отключения. мс
другие технические характеристики
Автоматы защиты двигателей PKZM0, PKE
Автомат защиты двигателя PKE, см. группу продукции Автоматы защиты двигателей
Силовые контакторы DILMЭлектрические тепловые потериЭлектрические тепловые потери при Ieсогласно AC-3/400 V
19.2 W
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В
208 В
15 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В
240 В
15 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В
480 В
40 л.с.
Номинальный ток короткого замыкания, тип E240 В
65 kA
Номинальный ток короткого замыкания, тип E480 Y / 277 B
65 kA

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
61.4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
6.4 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
19.2 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker ([email protected] [AGZ529016])
Overload release current setting
16 - 65 A
Adjustment range undelayed short-circuit release
0 - 0 A
With thermal protection
Yes
Phase failure sensitive
Yes
Switch off technique
Electronic
Rated operating voltage
690 - 690 V
Rated permanent current Iu
65 A
Rated operation power at AC-3, 230 V
18.5 kW
Rated operation power at AC-3, 400 V
30 kW
Type of electrical connection of main circuit
Screw connection
Type of control element
Turn button
Device construction
Built-in device fixed built-in technique
With integrated auxiliary switch
No
With integrated under voltage release
No
Number of poles
3
Rated short-circuit breaking capacity lcu at 400 V, AC
80 kA
Degree of protection (IP)
IP20
Height
162 mm
Width
55 mm
Depth
198 mm

Апробации

Product Standards
UL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.
E123500
UL Category Control No.
NKJH
CSA File No.
12528
CSA Class No.
3211-08
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes

Характеристики

характеристика
1210DIA-67

Размеры

1210DIM-75

ETIM for 170482 Low-voltage industrial controls and switchgear (EC000074)
Характеристика Значение
Overload release current setting (EF002336) 16 A
Adjustment range undelayed short-circuit release (EF007131) 0 A
With thermal overload protection (EF006233) No
Phase failure sensitive (EF007400) Yes
Switch off technique (EF007007) Electronic
Rated operating voltage (EF001435) 690 V
Rated permanent current Iu (EF001389) 65 A
Rated operation power at AC-3, 230 V (EF007025) 18.5 kW
Rated operation power at AC-3, 400 V (EF001364) 30 kW
Type of electrical connection of main circuit (EF006819) Screw connection
Type of control element (EF006976) Rotating button
Device construction (EF008240) Built-in device fixed built-in technique
With integrated auxiliary switch (EF001387) No
With integrated under voltage release (EF001390) No
Number of poles (EF001391) 3
Rated short-circuit breaking capacity Icu at 400 V, AC (EF007049) 50 kA
Degree of protection (IP) (EF005474) IP20
Height (EF000040) 204 mm
Width (EF000008) 55 mm
Depth (EF000049) 198 mm
