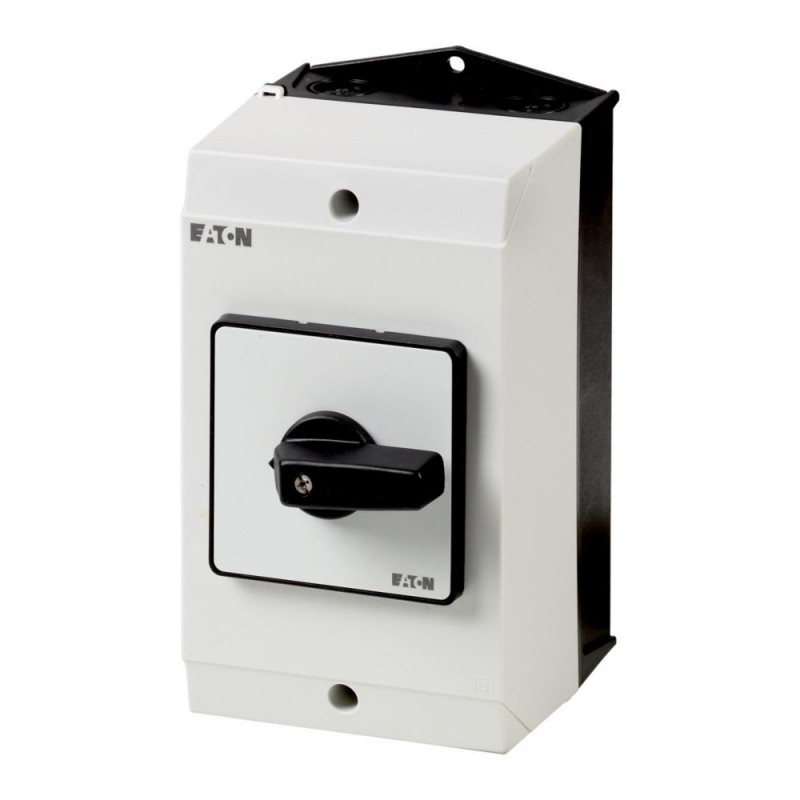

P3-63/I3 207351 Y7-207351 EATON ELECTRIC Interruptor On-Off, +habitação, 3p, 63A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

P3-63/I3 207351 Y7-207351 EATON ELECTRIC Interruptor On-Off, +habitação, 3p, 63A

P3-63/I3

207351

Y7-207351

EATON-MOELLER

Interruptor On-Off, +habitação, 3p, 63A

Interruptor suporte ON-OFF; 3 pólos; 63; Montagem em caixa

Eaton Moeller® series P3 P3, 63 A, surface mounting

Interruptor/interruptor-seccionador principal/ligado-desligado de acordo com IEC/EN 60947-3, 690V/63A, grau de proteção frontal IP65, alça preta. Os interruptores-seccionadores P3 têm um design muito compacto e robusto. A operação manual atua diretamente na conexão dos contatos. Os contatos são abertos à força quando são desligados. Projeto geral: caixa de montagem em superfície de isolamento, montagem embutida, montagem traseira, montagem em quadro de distribuição de serviço IVS

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $186.10
Preço unitário: $186.10
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series P3 On-off switch
Catalog Number
207351
EAN
4015082073510
Product Length/Depth
152 mm
Product Height
222 mm
Product Width
120 mm
Product Weight
0.918 kg
Compliances
CE
Model Code
P3-63/I3

Especificações do produto

Product Category
On-Off switch
Actuator color
Black
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
UV resistance only in connection with protective shield.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Black thumb grip and front plate
Rated permanent current at AC-21, 400 V
63 A
Rated permanent current at AC-23, 400 V
63 A
Rated uninterrupted current (Iu)
63 A
Switching power at 400 V
30 kW
Accessories
Auxiliary contact or neutral conductor fitted by user.
Device construction
Complete device in housing
Rated short-time withstand current (Icw)
1.26 kA
Electrical connection type of main circuit
Screw connection
Actuator type
Toggle
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Rated conditional short-circuit current (Iq)
4 kA (Load side)
100 kA (Supply side)
Degree of protection (front side)
IP65
Number of poles
3
Mounting method
Surface mounting
Degree of protection
NEMA 12
Suitable for
Ground mounting
Number of switches
1
Number of auxiliary contacts (normally open contacts)
0
Rated operating voltage (Ue) - max
690 V
Rated operating voltage (Ue) - min
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated operational power at AC-23A, 400 V, 50 Hz
37 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
30 kW
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.

ETIM for 207351 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Não
Versão de chave de manutenção/serviço (EF006986) Não
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 63 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 63 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 63 A
Potência de operação nominal em AC-3, 400 V (EF001364) 30 kW
Corrente nominal suportável lcw atual (EF007050) 1.26 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 37 kW
Potência de comutação a 400 V (EF009166) 30 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 100 kA
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Não
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Alavanca/alavanca
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Com cablagem pré-montada (EF016444) Não
Grau de proteção (IP), frente (EF003118) IP65
Grau de proteção (NEMA) (EF011959) 12
Largura (EF000008) 120 mm
Altura (EF000040) 222 mm
Profundidade (EF000049) 152 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P3-63/I3 Y7-207351 207351 ES_237542.pdf 2 Mbytes P3-63/I3 Y7-207351 207351 ES_237542.pdf
