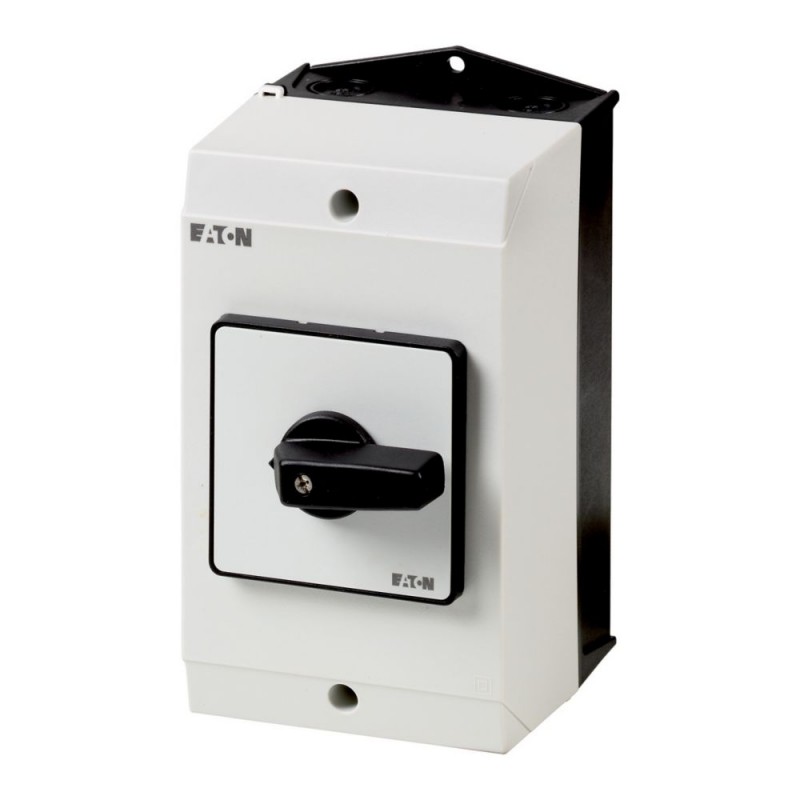

P3-63/I3 207351 Y7-207351 EATON ELECTRIC Interrupteur Marche-Arrêt, +coffret, 3p, 63A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P3-63/I3 207351 Y7-207351 EATON ELECTRIC Interrupteur Marche-Arrêt, +coffret, 3p, 63A

P3-63/I3

207351

Y7-207351

EATON-MOELLER

Interrupteur Marche-Arrêt, +coffret, 3p, 63A

Interrupteur on-OFF; 3 pôles; 63; Montez-le dans la case

Eaton Moeller® series P3 P3, 63 A, surface mounting

Interrupteur principal/interrupteur-sectionneur on-off selon IEC/EN 60947-3, 690V/63A, degré de protection avant IP65, poignée noire. Les interrupteurs-sectionneurs P3 ont une conception très compacte et robuste. L’entraînement manuel agit directement sur la connexion des contacts. Les contacts sont forcés à s’ouvrir lors de la mise hors tension. Conception générale : matériau isolant-boîtier de montage en surface, montage encastré, montage arrière, montage sur panneau de distribution de service IVS

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $188.16
Prix unitaire: $188.16
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series P3 On-off switch
Numéro de catalogue
207351
Code de modèle
P3-63/I3
EAN
4015082073510
Longueur du produit
152 mm
Hauteur du produit
222 mm
Largeur du produit
120 mm
Poids du produit
0.918 kg
Conformité
CE

Features & Functions

Équipé de :
Manette noire et plastron
Nombre de pôles
3

General

Accessoires
Contact auxiliaire ou contrôle d’isolement installé par l’utilisateur.
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Mode de pose
Montage en saillie
Catégorie de produit
Interrupteurs Marche-Arrêt
Adapté à
Montage au sol

Electrical rating

Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
30 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
37 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
63 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
4 kA (côté charge)
100 kA (côté alimentation)
Courant assigné de courte durée admissible (lw)
1,26 kA

Contacts

Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Noir
Type d’actionneur
Manette

Design verification

10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

ETIM for 207351 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 63 A
Courant permanent nominal, CA-21, 400 V (EF011777) 63 A
Courant permanent nominal , CA-21, 400 V (EF009165) 63 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 30 kW
Courant nominal de courte durée admissible Icw (EF007050) 1.26 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 37 kW
Puissance de commutation à 400 V (EF009166) 30 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 100 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Appareil complet installé dans un boîtier
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Manette
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 120 mm
Hauteur (EF000040) 222 mm
Profondeur (EF000049) 152 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P3-63/I3 Y7-207351 207351 ES_237542.pdf 2 Mbytes P3-63/I3 Y7-207351 207351 ES_237542.pdf
