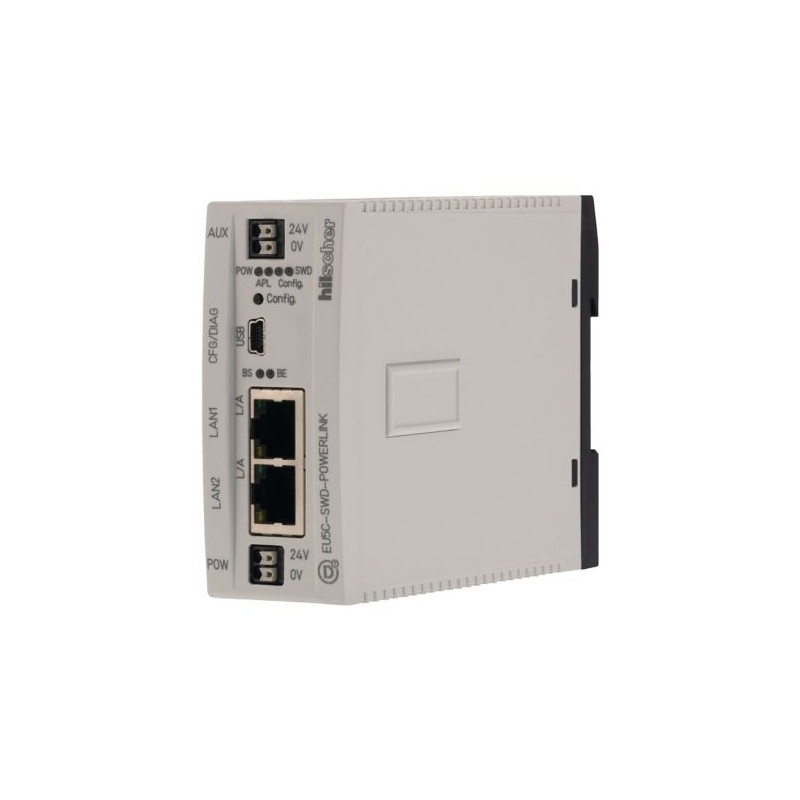

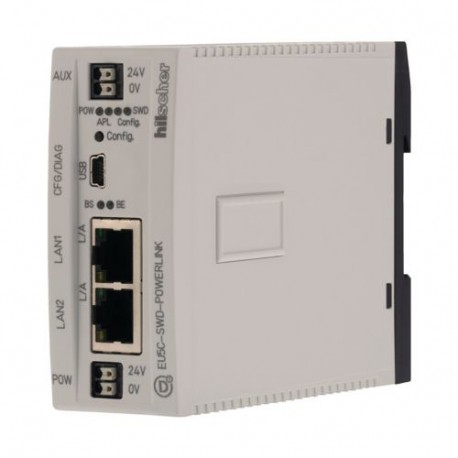

AprovaçõesAprovações
UL
CSA
Dimensões (W x H x D)
35 x 90 x 124 mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Posição de montagem
Conforme necessário
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 9 Hz
Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 g
9 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
9 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão
II
Descargas eletrostáticas (IEC/EN 61131-2:2008)A descarga de ar (Nível 3)
8 kV
Descargas eletrostáticas (IEC/EN 61131-2:2008)Contato de descarga (Nível 2)
4 kV
Campos eletromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Rádio supressão de interferência
EN 55011 Classe A
Burst (IEC/EN 61131-2:2008, Nível 3)Cabo de alimentação
2 kV
Burst (IEC/EN 61131-2:2008, Nível 3)Fieldbus cabo
1 kV
Burst (IEC/EN 61131-2:2008, Nível 3)SmartWire-DT cabo
1 kV
Contra surtos (IEC/EN 61131-2:2008, Nível 1)Cabo de alimentação
0,5 kV
Irradiava RFI (IEC/EN 61131-2:2008, Nível 3)
10 V
Condições de funcionamento
Climáticas, condições ambientaisClimáticas revisão de texto
Em conformidade com a norma IEC 60068-2
Climáticas, condições ambientaisTemperatura ambienteOperação [ϑ]
-25 - +55 °C
Climáticas, condições ambientaisTemperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
Condições atmosféricasDe umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Condições atmosféricasPressão de ar (operação)
795 - 1080 hPa
Tensão de alimentação UAux
Tensão operacional nominal [UAux]
DE 24 VCC (-15/+20%) V
Ondulação Residual na tensão de entrada
Superior a 5 %
Protecção contra inversão de polaridade
Sim
Curto-circuito
não, fusível externo FAZ Z3
A perda de energia [P]
Normalmente 1 W
Potencial de isolamento
Nenhum
Tensão de 24 V DC escravos
typ. UAux- 0,2 V
Tensão de alimentação UPow
Tensão de alimentação [UPow]
DE 24 VCC (-15/+20%) V
Tensão de entrada tensão de ondulação
Superior a 5 %
Siemens MPI, (opcional)
sim
Corrente nominal [I]
0.7 Um
A sobrecarga de prova
sim
Corrente de entrada e duração
44 A/2 ms Um
Dissipação de calor em 24 V DC
4,4 W
Potencial de isolamento entre UPowe 15 V SmartWire-DT tensão de alimentação
Nenhum
Ponte quedas de tensão.
10 ms
Indicação de Status
sim LED
SmartWire-DT tensão de alimentação
Nominal tensão de operação [Ue]
14,5 ± 3 % V
max. atual [Imax.]
0.7 Um
Conexão da tensão de alimentação
Tipo de ligação
Empurre terminais
Flexível com virola
De 0,25 - 1,5 mmDois
UL/CSA sólido ou trançado
24 - 16 AWG
Tipo de estação
SmartWire-DT mestre
Número de SmartWire-DT escravos
Noventa e nove
Taxas De Transmissão
Cento e vinte e cinco
250 kBd
Indicação de Status
SmartWire-DT mestre: LED vermelho/verde
Configurações do DIODO emissor de luz: LED vermelho/verde
Ligações
Plug, de 8 pólos
Plug conector
Lâmina terminal SWD4-8MF2
Tipo de módulo
Powerlink escravo
Dados de entrada, max.
800 Bytes
Saída de dados, max.
642 Byte
Taxa De TransmissãoTaxas De Transmissão
100 MBit/s
A alocação de endereços
viaPowerlink
Exibição do Status da interface [cor Multi]
APL, BS, TER, L/LED
Conexão de design para bus de campo
Dois RJ45 (dois canais hub)
Potencial de isolamento
Sim
Dados técnicos na folha de catálogo
Outros dados técnicos (folha de catálogo)
Notas
Se contatores com um total atual de consumo > 3 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF1/2 tem de ser usado.
Se SWD módulos, com um total atual de consumo > 0.7 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF2 tem de ser usado.
