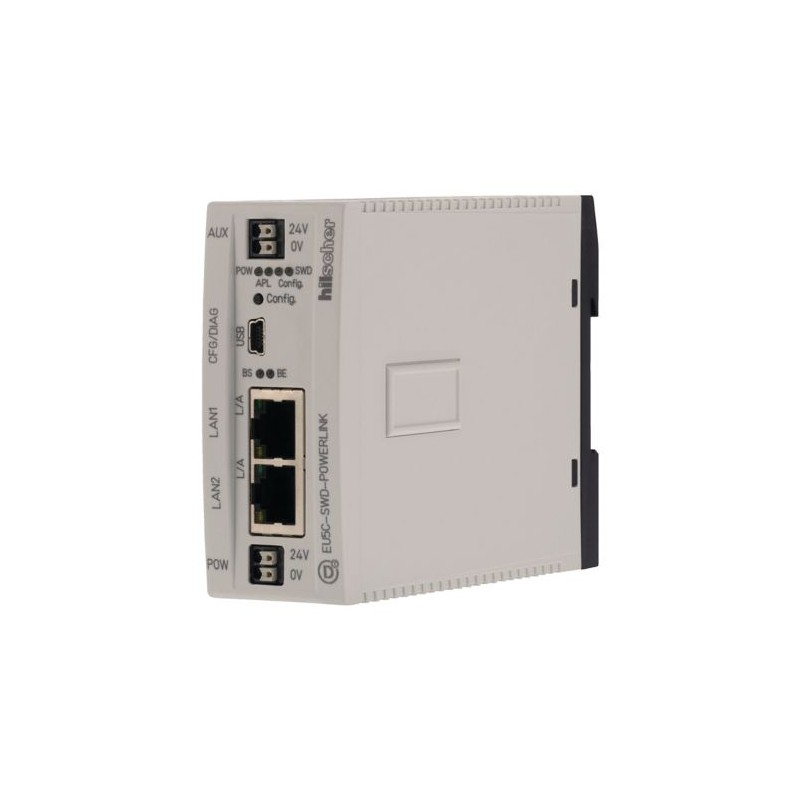

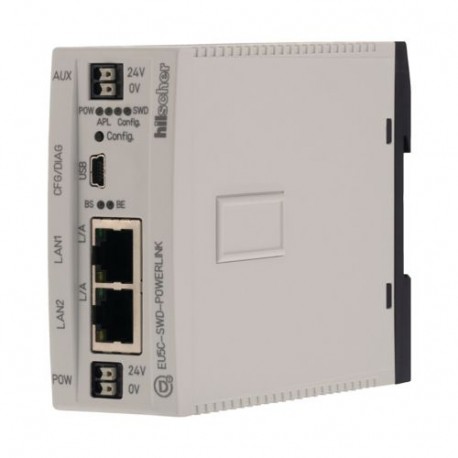

EU5C-SWD-POWERLINK 171797 EATON ELECTRIC Gateway SWDT, Powerlink До 99 модулей
EU5C-SWD-POWERLINK
171797
EATON-MOELLER
Gateway SWDT, Powerlink; До 99 модулей
EU5C-SWD-POWERLINK
шлюз SWD Powerlink
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль
Smartwire Дарвин
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Описание
▲шлюз SWD Powerlink
Программа поставок
Ассортимент
Координаторы SmartWire-DT
Функция
для подключения к полевой шине POWERLINK в качестве подчиненного устройства
Краткое описание
Подключение системы связи SmartWire-DT к промышленным системам полевых шин. Питание абонентов SWD и коммутационных устройств
Описание
Шлюз SmartWire-Darwin для подключения до 99 абонентов SmartWire-Darwin к промышленному Ethernet и для электропитания абонентов SmartWire-Darwin и коммутационных устройств.
Подключение к Powerlink производится через встроенный хаб Ethernet 100 МБит в качестве подчиненного устройства.
Шлюз имеет отдельный USB-интерфейс для диагностики (мини-USB).
Подключение к Powerlink производится через встроенный хаб Ethernet 100 МБит в качестве подчиненного устройства.
Шлюз имеет отдельный USB-интерфейс для диагностики (мини-USB).
Принадлежности
Подключение числа плат SmartWire-Darwin до 99
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 61131-2
ДопускиАпробации
UL
CSA
CSA
Размеры (Ш x В x Г)
35 x 90 x 124 мм
Вес
0.16 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
установочное положение
любая
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 61131-2:2008)постоянная амплитуда 3,5 мм
5 - 9 Гц
Колебания (IEC/EN 61131-2:2008)постоянное ускорение 1 г
9 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
9 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
Электромагнитная совместимость (ЭМС)
Категория перенапряжения
II
Степень загрязнения
2
Электростатическая разрядка (IEC/EN 61131-2:2008)Выход воздуха (уровень 3)
8 кВ
Электростатическая разрядка (IEC/EN 61131-2:2008)Разряд контакта (уровень 2)
4 кВ
Электромагнитные поля (IEC/EN 61131-2:2008)80 - 1000 мГц
10 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)1,4 - 2 ГГц
3 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)2 - 2,7 ГГц
1 V/m
Подавление радиочастотных помех
EN 55011 Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Провод полевой шины
1 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель SmartWire-DT
1 кВ
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)Кабель питания
0,5 кВ
Впуск (IEC/EN 61131-2:2008, уровень 3)
10 В
Рабочие условия
Климатические внешние условияСтойкость к климатическим воздействиям
согл. IEC 60068-2
Климатические внешние условияТемпература окружающей средыЭксплуатация [ϑ]
-25 - +55 °C
Климатические внешние условияТемпература окружающей средыХранение [ϑ]
-40 - +70 °C
Атмосферные условияотносительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Атмосферные условияДавление воздуха (эксплуатация)
795 - 1080 hPa
Питающее напряжение UAux
Номинальное напряжение [UAux]
24 V DC (-15/+20%) В
Остаточные пульсации входного напряжения
≦ 5 %
Защита от неправильной полярности
да
макс. ток [Imax]
3 A
стойкость к коротким замыканиям
нет, внешнее устройство защиты FAZ Z3
Потеря мощности [P]
тип. 1 W
Гальваническое разделение
нет
Номинальное напряжение карт 24 В постоянного тока
typ. UAux- 0.2 В
Питающее напряжение UPow
Питающее напряжение [UPow]
24 V DC (-15/+20%) В
Остаточные пульсации входного напряжения
≦ 5 %
Защита от неправильной полярности
да
Номинальный ток [I]
0.7 A
с защитой от перегрузки
да
Ток включения и длительность
44 A/2 мс A
Потеря мощности при 24 В пост. тока
4,4 W
Гальваническое разделение между UPowи напряжением питания SmartWire-DT 15 В
нет
Питание при отсутствии напряжения
10 мс
Частота повторяемости
1 с
Индикация состояния
да Светодиод
Питающее напряжение SmartWire-DT
Номинальное напряжение [Ue]
14,5 ± 3 % В
макс. ток [Imax]
0.7 A
стойкость к коротким замыканиям
да
Подсоединение питающего напряжения
Способ подключения
Вставные клеммы
одножильный
0,2 - 1,5 мм2
тонкопроволочный с оконечной муфтой
0,25 - 1,5 мм2
UL/CSA, одно- или многожильный
24 - 16 AWG
Сеть SmartWire-DT
Тип абонента
Главное устройство SmartWire-DT
Количество абонентов SmartWire-DT
99
скорость передачи данных
125
250 кБод
250 кБод
Индикация состояния
Мастер-светодиод SmartWire-DT: красный/зеленый
Светодиод конфигурации: красный/зеленый
Светодиод конфигурации: красный/зеленый
Подключение
Разъем, 8-полюсный
Штепсельная вилка
ножевая клемма SWD4-8MF2
Интерфейс полевой шины
Тип абонента
Подчиненное устройство Powerlink
Протокол
Powerlink V2
Данные входа, макс.
800 Байт
Исходящие данные, макс.
642 Байт
скорость передачи данныхскорость передачи данных
100 Мбит/с
Адрес абонента
IP
Адресация
черезPowerlink
Индикация состояния интерфейса [многоцветный]
APL, BS, BE, L/A Светодиод
Техника присоединения полевая шина
2 x RJ45 (2-канальный хаб)
гальваническое разделение
да
Технические характеристики в каталог для перелистывания
Прочие технические характеристики (каталог для перелистывания)
Указания
Если силовые контакторы подключаются с общим потреблением тока > 3 A, необходимо использовать модуль Powerfeed EU5C-SWD-PF1/2.
Если модули SWD подсоединяются с общим потреблением тока > 0,7 A, необходимо использовать модуль электропитания EU5C-SWD-PF2.
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
1 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Класс защиты
IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module ([email protected] [BAA073013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for SERCOS
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
System accessory
Yes
Degree of protection (IP)
IP20
With potential separation
No
Fieldbus connection over separate bus coupler possible
No
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
Yes
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
35 mm
Height
90 mm
Depth
127 mm
Апробации
UL File No.
E221530
UL Category Control No.
NRQA
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Размеры
Шлюзы SmartWire-DT
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE DT.pdf | 23 Mbytes |
|
| EU5C-SWD-POWERLINK EU5C-SWD-POWERLINK 171797 RU_171797.pdf | 206 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
