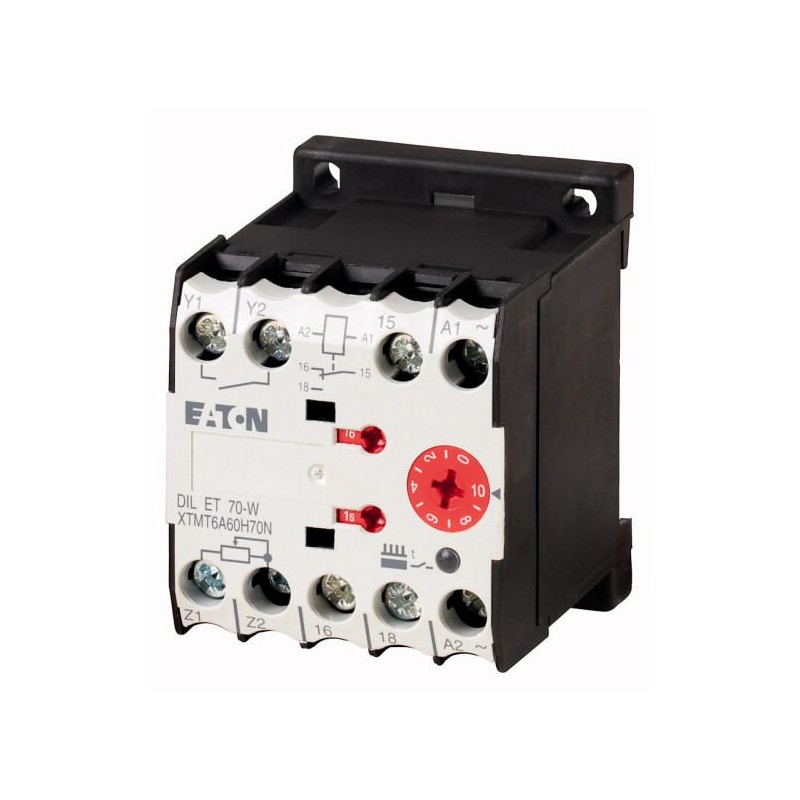

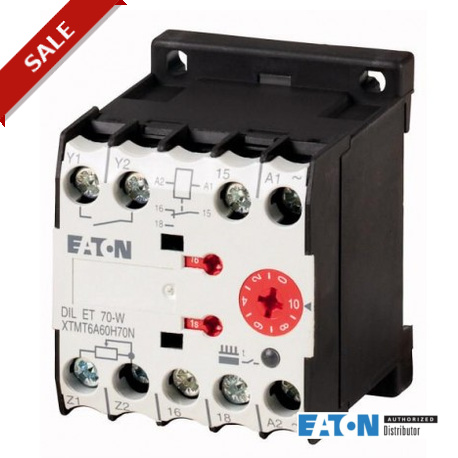

DILET70-W 048899 EATON ELECTRIC Multifunções Relé 346-440VAC XTMT6A60H70N Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILET70-W 048899 EATON ELECTRIC Multifunções Relé 346-440VAC XTMT6A60H70N

DILET70-W

048899

EATON-MOELLER

Multifunções Relé 346-440VAC XTMT6A60H70N

Relé de temporização eletrônico de acordo com IEC/EN 61812-1, VDE 0435, 45 mm de largura, 400 VCA, faixa de tempo 0,05 s-60 h, multifuncional com potenciômetro remoto, ideal para combinação com contatores

Mais detalhes


Relés > Relé temporizador

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 DILET relés de temporização
Função básica
 Relés de temporizador
Função
 Multi-funcional
Em atraso
Fora adiada
Fugaz contato na energização
Fugaz contato na desenergização
Piscando, pulso iniciar
On - e Off-atrasada
Formação de pulso
Gerador de pulso
com conexão para potenciômetro de
Funções de temporização ajustável
Número de troca de contactos
 1
Intervalo de tempo
 0.05 s - 60 h
Intervalo de tempo
 0.05 - 1s
0.15 - 3 s
0.5 - 10 s
3 - 60 s
0,15 - 3 min
0.5 - 10 min
3 - 60 min
0.15 - 3 h
0.5 - 10 h
3 - 60 h
Corrente operacional nominal
AC-11
230 V
 Eue Um 3
380 V, 400 V, 415 V
 Eue Um 3
AC-15
220 V, 230 V, 240 V
 Eue Um 3
Faixa de tensão
 ULN V 400 V CA, 50/60 Hz
Largura
 mm 45
Terminais de marcação de acordo com a EN 50042
Geral
Normas
 IEC/EN 61812
VDE 0435
Vida útil mecânica
AC operado
 Operações x 106 30
Operado DC
 Operações x 106 30
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -20 - +60
Entre
 °C - 20 - + 45
Posição de montagem
 Conforme necessário
Mecânica, resistência ao choque (IEC/EN 60068-2-27)
Meia-sinusoidal de choque, de 20 ms
 g
Fazer contato
 g 4
Grau de proteção
Terminais
 IP20
Peso
 kg 0.09
Terminal de capacidades
 mm2
Sólidos
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
 mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG 1 x (18 - 14)
Contactos
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/2
Tensão de isolamento nominal
 Ueu V AC 600
Tensão nominal de operação
 Ue V AC 440
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 250
entre os contatos auxiliares
 V AC 250
Capacidade de tomada de
na de na
 Um 48
AC-15 cos ϕ = 0.3 220 V
 Um 50
DC-11 L/R - 40 ms
 x Ie 1.1
Capacidade de interrupção
AC-14 cos ϕ = V 0.3440
 Um 3
na de na
 Um 3
DC-11 L/R - 40 ms
 x Ie 1.1
Corrente operacional nominal
 Eue Um
CA--14
440 V
 Eue Um 3
AC-15
220 V, 230 V, 240 V
 Eue Um 3
DC-11
Nota
 Que faz e quebrando condições para DC13, a constante de tempo como afirmou
L/R (máx. 15 ms
 Um
24 V
 Eue Um 1.5
L/R (máx. 50 ms
 Um 1.2
Conv. corrente térmica
 Euth Um 6
Curto-circuito sem solda
Nota
 Quando alimentado diretamente da rede de alimentação ou transformador > 1000 VA
Max. fusível, fazer contatos
 Um gG/gL 6
Max. fusível, quebra de contatos
 Um gG/gL 6
Ímã de sistemas
Tensão nominal de operação
 Ue V
AC
 400
Tolerância de tensão
 x Uc
Pick-up de tensão
 x Us
Min. pick-up de tensão, AC operado
 x Uc 0.85
Pick-up de tensão AC operado, max.
 x Uc 1.1
Consumo de potência
Pick-up AC
 VA 0.5
Vedação CA
 VA 0.5
Fator de serviço
 % DF 100
Frequência máxima
 Ops/h 4000
Mínimo de tempo do comando
AC
 ms 50
Repetição de precisão (desvio)
 %
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 6
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0.9
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0.5
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -20
Temperatura de funcionamento max.
 °C 60
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / relé Temporizador (EC001439)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Relé e soquete / Temporizada do relé ([email protected] [AKF092010])
Tipo de conexão elétrica
 Conexão a parafuso
Função de atraso na energização
 Sim
Função de atraso na desenergização
 Sim
Função flutuante contato na energização
 Sim
Função flutuante contato na desenergização
 Sim
Função estrela-triângulo
 Nenhum
Função pulse shaping
 Sim
Função de piscar, começando com pausa, tempo fixo
 Sim
Função de piscar, a começar de pulso, tempo fixo
 Sim
Função de relógio, começando com pausa, variável
 Sim
Função de relógio, começando com o pulso, a variável
 Sim
Com o plug-in
 Nenhum
Operação remota possível
 Sim
Adequado apenas para controle remoto
 Nenhum
Conectável em bloco de contato auxiliar
 Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 400 - 400
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 400 - 400
Avaliado controle de tensão de alimentação-Nos em DC
 V 0 - 0
Tipo de tensão para acionamento
 AC
Intervalo de tempo
 s 0.05 - 216000
Número de saídas, sem atraso, contato normalmente fechado
 0
Número de saídas, sem atraso, contato normalmente aberto
 0
Número de saídas, sem atraso, contato de
 1
Número de saídas, atrasada, contato normalmente fechado
 0
Número de saídas, atrasada, contato normalmente aberto
 0
Número de saídas, atraso, mudança de contato
 1
Saídas, reversível atraso/sem atraso
 Sim
Com a saída de semicondutor
 Nenhum
Largura
 mm 45
Altura
 mm 58
Profundidade
 mm 52
Aprovações
Padrões De Produto IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508, CSA-22.2 No. 14; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR, NKCR7
CSA Arquivo. 12528
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Grau de Proteção IEC: IP20, UL/CSA Tipo: -
Características
IL04910003Z (AWA2527-1587) de estado Sólido relé de temporização
>>

ETIM for 048899 Relés (EC001439)
Característica Valor
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Completo com base (EF003359) Não
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem frontal (EF020288) Não
Conectável no bloco de contato auxiliar (EF006952) Não
Função de atraso na energização (EF003374) Sim
Função de atraso na desenergização (EF003401) Sim
Função de contato flutuante na energização (EF003378) Sim
Função de contato flutuante na desenergização (EF003402) Sim
Função estrela-triângulo (EF003380) Não
Função de modelação de pulso (EF003403) Sim
Função piscar, iniciar com pausa, tempo fixo (EF003363) Sim
Função piscar, iniciar com pulso, tempo fixo (EF003364) Sim
Função de relógio, iniciar com pausa, variável (EF003365) Sim
Função de relógio, começar com pulso, variável (EF003366) Sim
Intervalo de tempo (EF003384) 0.05 s
Possibilidade de operação remota (EF003361) Sim
Adequado para controlo remoto (EF003362) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 400 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 400 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC
Número de saídas, sem atraso, contato normalmente fechado (EF006835) 0
Número de saídas, sem atraso, contato normalmente aberto (EF006836) 0
Número de saídas, sem atraso, contato de comutação (EF006837) 1
Número de saídas, com atraso, contato normalmente fechado (EF006838) 0
Número de saídas, com atraso, contato normalmente aberto (EF006839) 0
Número de saídas, atraso, contato de comutação (EF006840) 1
Saídas reversíveis com atraso/sem atraso (EF006988) Sim
Com saída semicondutora (EF003373) Não
Largura (EF000008) 45 mm
Altura (EF000040) 58 mm
Profundidade (EF000049) 52 mm
