> EATON - MOELLER series>Contactores hasta 170A>DILET70-W 048899 ELECTRIC XTMT6A60H70N Relé Multifunción 346-440VAC
Anterior producto Siguiente producto

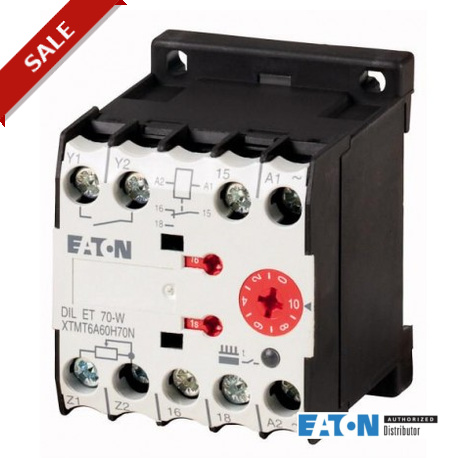

DILET70-W 048899 EATON ELECTRIC XTMT6A60H70N Relé Multifunción 346-440VAC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILET70-W 048899 EATON ELECTRIC XTMT6A60H70N Relé Multifunción 346-440VAC

DILET70-W

048899

EATON-MOELLER

XTMT6A60H70N Relé Multifunción 346-440VAC

Más detalles


Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Entrega de programa
Gama de productos
 DILET relés de temporización
La función básica de
 Temporizador de relés
La función
 Multi-funcional
En retrasada
Apagado retardado
Fugaz contacto en la energización
Fugaz contacto en la desactivación
Parpadeando, pulse iniciar
Encendido y Apagado con retardo
Pulso la formación de
Pulso de generación de
con conexión de potenciómetro
Funciones de temporización ajustable
Número de contactos de conmutación
 1
Rango de tiempo
 0.05 s - 60 h
Rango de tiempo
 0.05 - 1s
0.15 - 3 s
0.5 - 10 s
3 - 60 s
0,15 - 3 min
0.5 - 10 min
3 - 60 min
0.15 - 3 h
0.5 - 10 h
3 - 60 h
Corriente de operación nominal
AC-11
230 V
 Yoe Un 3
380 V 400 V 415 V
 Yoe Un 3
AC-15
220 V 230 V 240 V
 Yoe Un 3
Rango de tensión de
 ULN V 400 V CA, 50/60 Hz
Ancho
 mm 45
Terminal de la marca de acuerdo a la norma EN 50042
General
Normas
 La norma IEC/EN 61812
VDE 0435
La esperanza de vida, mecánica
AC operados
 Las operaciones de x 106 30
CC operada
 Las operaciones de x 106 30
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
Abierto
 °C -20 - +60
Cerrado
 °C - 20 - + 45
Posición de montaje
 Como se requiere
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)
La mitad sinusoidal de choque, de 20 ms
 g
Hacer contacto
 g 4
Grado de protección
Terminales
 IP20
Peso
 kg 0.09
Terminal de capacidades
 mm2
Sólido
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexible con el casquillo
 mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido o trenzado
 AWG 1 x (18 - 14)
Contactos
Nominal soportada de impulso de voltaje
 Uimp V AC 6000
Categoría de sobretensión/grado de contaminación
 III/2
Tensión nominal de aislamiento
 Uyo V AC 600
Voltaje de operación nominal
 Ue V AC 440
Aislamiento de seguridad según EN 61140
entre bobina y contactos auxiliares
 V AC 250
entre los contactos auxiliares
 V AC 250
La capacidad de fabricación de
na de na
 Un 48
AC-15 cos ϕ = 0.3 220 V
 Un 50
DC-11 L/R 40 ms
 x Ie 1.1
Capacidad de ruptura
na de na
 Un 3
na de na
 Un 3
DC-11 L/R 40 ms
 x Ie 1.1
Corriente de operación nominal
 Yoe Un
CA--14
440 V
 Yoe Un 3
AC-15
220 V 230 V 240 V
 Yoe Un 3
DC-11
Nota
 De decisiones y de la ruptura de las condiciones para DC13, constante de tiempo como se indica
L/R máx. 15 ms
 Un
24 V
 Yoe Un 1.5
L/R máx. 50 ms
 Un 1.2
Conv. corriente térmica
 Yoth Un 6
Clasificación de cortocircuito sin soldadura
Nota
 Cuando se alimentan directamente de la red o del transformador > 1000 VA
Max. fusible, hacer contactos
 Un gG/gL 6
Max. fusible, romper los contactos
 Un gG/gL 6
Imán de los sistemas de
Voltaje de operación nominal
 Ue V
CA
 400
Tolerancia de tensión
 x Uc
Pick-up de voltaje
 x Us
Min. pick-up de voltaje de CA, operado
 x Uc 0.85
Pick-up de voltaje de CA operado, max.
 x Uc 1.1
El consumo de energía
Pick-up AC
 VA 0.5
Sellado de CA
 VA 0.5
Factor del deber
 % DF 100
Frecuencia de operación máxima
 Ops/h 4000
Mínimo tiempo de comando
CA
 ms 50
Precisión de repetición (desviación)
 %
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 6
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0.9
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 0
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 0.5
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -20
Ambiente de funcionamiento temperatura máx.
 °C 60
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Relés (EG000019) / Temporizador de relé (EC001439)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Relé y el zócalo / Temporizado relé ([email protected] [AKF092010])
Tipo de conexión eléctrica
 Tornillo de conexión
Función de retardo en la energización
 Sí
Función de retardo de desactivación
 Sí
Función de contacto flotante en la energización
 Sí
Función de contacto flotante en la desactivación
 Sí
La función estrella-delta
 No
La función de pulso de la conformación de
 Sí
Función intermitente, comenzando con la pausa, tiempo fijo
 Sí
Función intermitente, comenzando con el pulso, tiempo fijo
 Sí
La función de reloj, comenzando con la pausa, la variable
 Sí
La función de reloj, comenzando con el pulso, la variable
 Sí
Con zócalo de
 No
Operación remota posible
 Sí
Apto sólo para control remoto
 No
Conectable en bloque de contactos auxiliares
 No
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V 400 - 400
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V 400 - 400
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V 0 - 0
Voltaje tipo de accionamiento
 CA
Rango de tiempo
 s 0.05 - 216000
Número de salidas, undelayed, contacto normalmente cerrado
 0
Número de salidas, undelayed, contacto normalmente abierto
 0
Número de salidas, undelayed, contacto conmutado
 1
Número de salidas, con retraso, contacto normalmente cerrado
 0
Número de salidas, con retraso, contacto normalmente abierto
 0
Número de salidas, con retraso, cambio de contacto
 1
Salidas, reversible retrasado/undelayed
 Sí
Con la salida de semiconductor.
 No
Ancho
 mm 45
Altura
 mm 58
Profundidad
 mm 52
Aprobaciones
Normas De Producto IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA 22.2 Nº 14; marcado CE
UL File No. E29184
UL Categoría de Control No. NKCR, NKCR7
Archivo CSA No. 12528
CSA Clase No. 3211-03
América Del Norte Certificación En la lista UL, certificación CSA
Grado de Protección IEC: IP20, UL/CSA Tipo: -
Características
IL04910003Z (AWA2527-1587) de estado Sólido relé de temporización
>>
