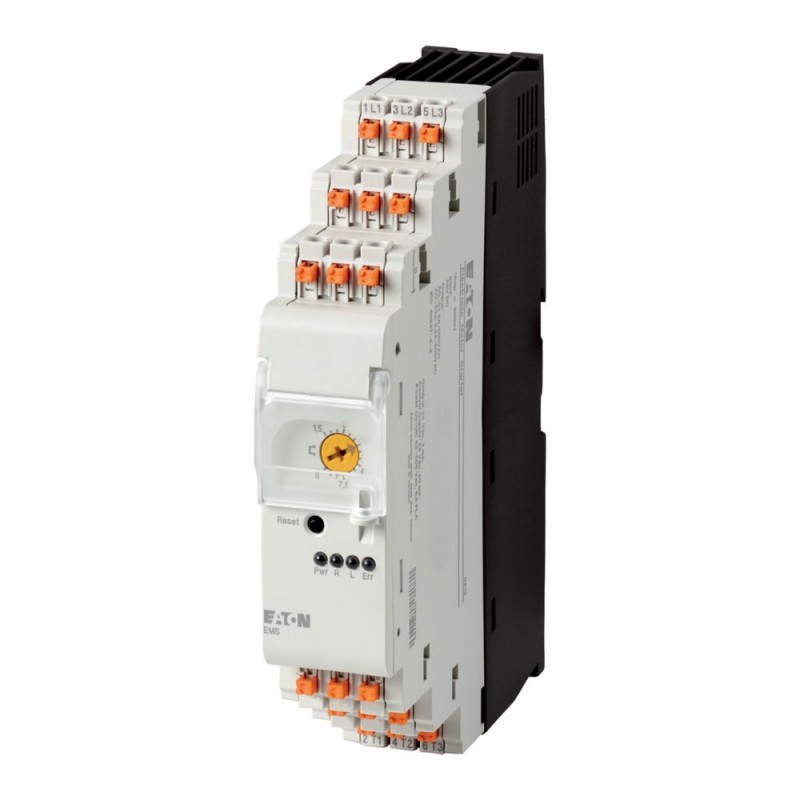

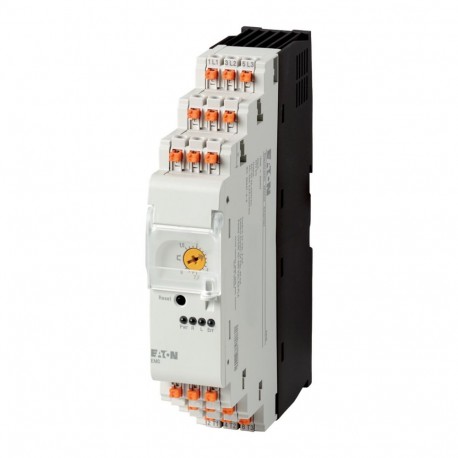

EMS-DO-T-2,4-24VDC 170099 EATON MOELLER EMS-DO-T-2P4-24VDC arranque electrónico 0.75kW (AC53a, 400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMS-DO-T-2,4-24VDC 170099 EATON MOELLER EMS-DO-T-2P4-24VDC arranque electrónico 0.75kW (AC53a, 400V)

EMS-DO-T-2,4-24VDC

170099

EATON - MOELLER

Disponível

Envio amanhã

EMS-DO-T-2P4-24VDC arranque electrónico; 0.75kW (AC53a, 400V)

Mais detalhes


Contatores

Motor-Starters - EATON - MOELLER

EMS Motor Starters - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+108,52 €
2+105,47 €
4+102,99 €
5+102,29 €
7+101,48 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Eletrônica do motor starter
Função básica
  DOL partidas de dispositivos completos)
Descrição
  DOL partida
Proteção do Motor
Projeto de circuito de segurança estágio de saída com bypass, três-fase de desligar.
Conformidade, Aprovação

Protecção contra explosão, de acordo com ATEX 94/9/CE)
  II (2) G [Ex] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
CE-protótipo do teste de certificação
  PTB 13 ATEX 3003
Classificações do Motor

Max. a classificação para motores trifásicos, 50 - 60 Hz

AC-53.o-c

380 V, 400 V, 415 V
PkW0.06 - 0.75
Faixa de ajuste de sobrecarga lançamentos
Geral
Normas
  IEC/EN 60947-4-2
UL508
Dimensões

Largura
 mm30
Altura
 mm157
Profundidade
 mm123.5
Peso
 kg0.3
Montagem
  Top-hat ferroviário IEC/EN 60715, 35 mm
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
  IP20
Posição de montagem
  Vertical
Motor do alimentador inferior
Vida útil elétrica
Operações 3 x 107
Max. frequência de comutação
 Operações/h7200 (pulso tempo de pausa de 50:50)
A capacidade do Terminal

Sólidos
 mm21 x (0.75 - 2.5)
1 x AWG20 - 14
flexível, com virola
 mm22 x (0,75 - 2,5)
1 x AWG20 - 14
Notas
  Comprimento mínimo de 10 mm.
flexível, com duas anilhas
 mm22 x (0,75 - 1,5)
2 x AWG20 - 16
Notas
  Comprimento mínimo de 10 mm.
Climáticas, condições ambientais
Temperatura de funcionamento
 °C-25 - +de 60, em conformidade com a norma IEC 60068-2-1
Condensação
  Tomar as medidas adequadas para evitar a condensação
Armazenamento
ϑ°C-40 - +80
Principal a realização de caminhos
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/2
Tensão nominal de operação
UeV42 - 550
Corrente operacional nominal

AC-51
EueUm0.15 - 2.40
AC-53.o-c
EueUm0.15 - 2.4
Dissipação de calor
PVW1.1 - 3.3
Estática dissipação de calor, não-dependente da corrente
PvsW1
Básico de isolamento IEC/EN60947-1

Entre o fornecimento, controle e comutação de tensões
 V AC500
entre o sinal de feedback de saída e a chave de tensão
 V AC500
Isolamento de segurança IEC/EN60947-1

Entre o fornecimento, controle e comutação de tensões
 V AC
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm2.4
Dissipação de calor por pólo, dependente da corrente
PvidW0.7
Equipamento de dissipação de calor, dependente da corrente
PvidW2
Estática dissipação de calor, não-dependente da corrente
PvsW1
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718010])
Tipo de acionador de motor
  Direto starter
Com um curto-circuito lançamento
  Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V24 - 24
Tipo de tensão para acionamento
  DC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
 kW0.37
Nominal de operação de alimentação em AC-3, 400 V
 kW0.75
Potência nominal, 460 V, 60 Hz, 3-fase
 kW0.736
Potência nominal, 575 V, 60 Hz, 3-fase
 kW0
Operação de corrente nominal Ie
 Um2.4
Operação de corrente nominal em AC-3, 400 V
 Um2.4
Sobrecarga de lançamento configuração atual
 Um0.18 - 2.4
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
 Um0
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
 Um0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
 Um0
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
 Um0
Número de contatos auxiliares como contato normalmente aberto
  1
Número de contatos auxiliares como contato normalmente fechado
  1
Temperatura ambiente , limite superior de funcionamento
 °C60
Compensação de temperatura de protecção contra sobrecarga
  Sim
Lançamento de classe
  CLASSE 10
Tipo de conexão elétrica do circuito principal
  Grampo de mola de conexão
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
  Grampo de mola de conexão
Montagem em trilho possível
  Sim
Grau de proteção (IP)
  IP20
Suporte de protocolo para TCP/IP
  Nenhum
Suporte de protocolo para PROFIBUS
  Nenhum
Suporte de protocolo para PODE
  Nenhum
Suporte de protocolo para INTERBUS
  Nenhum
Suporte de protocolo para a ASI
  Nenhum
Suporte de protocolo para MODBUS
  Nenhum
Suporte de protocolo de Dados-de-Estrada
  Nenhum
Suporte de protocolo para DeviceNet
  Nenhum
Suporte de protocolo para SUCONET
  Nenhum
Suporte de protocolo de LON
  Nenhum
Suporte de protocolo para PROFINET IO
  Nenhum
Suporte de protocolo para PROFINET CBA
  Nenhum
Suporte de protocolo para SERCOS
  Nenhum
Suporte de protocolo Foundation Fieldbus
  Nenhum
Suporte de protocolo de rede EtherNet/IP
  Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
  Nenhum
Suporte de protocolo de Segurança do DeviceNet
  Nenhum
Suporte de protocolo para INTERBUS-Segurança
  Nenhum
Suporte de protocolo para PROFIsafe
  Nenhum
Suporte de protocolo para SafetyBUS p
  Nenhum
Suporte de protocolo para outros sistemas de bus
  Nenhum
Aprovações
Padrões De Produto  IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.  E29096
UL Controlo de Categoria Nenhuma.  NLDX, NLDX7
CSA Arquivo.  UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação  Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte  Nenhum
Características
IL03407198Z Eletrônico de partida do motor EMS

>
>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf-EMS-DO-T-2P4-24VDC DOL starter 2.4A - EATON - EMS-DO-T-2,4-24VDC - 170099 English 249 Kbytes pdf-EMS-DO-T-2P4-24VDC DOL starter 2.4A - EATON - EMS-DO-T-2,4-24VDC - 170099
