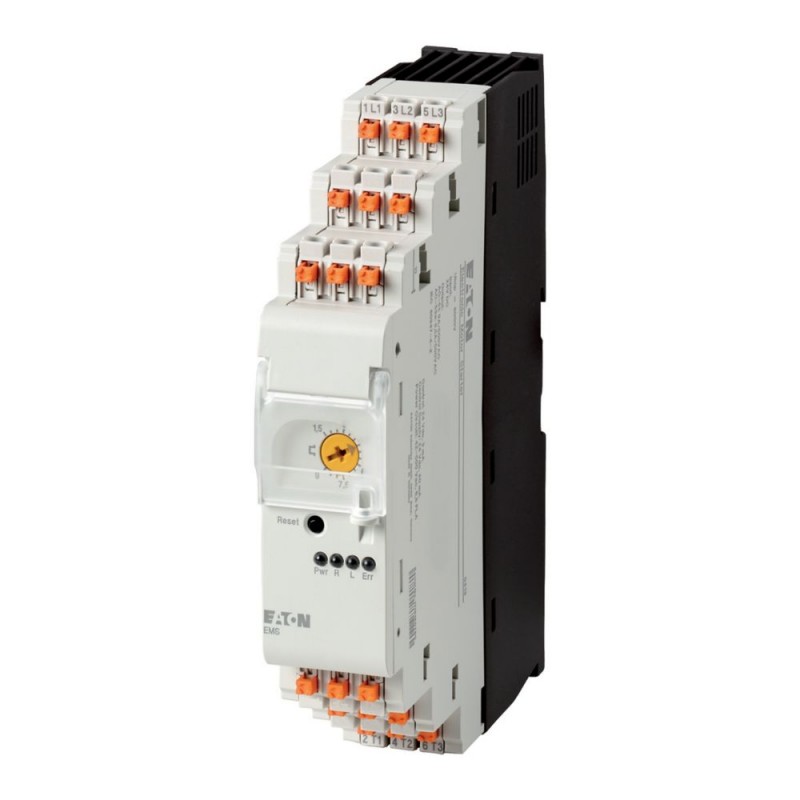

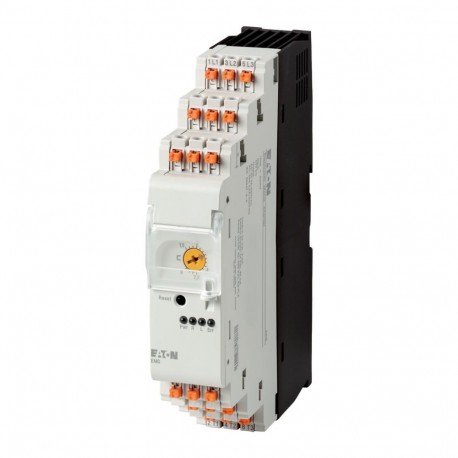

EMS-DO-T-2,4-24VDC 170099 EMS-DO-T-2P4-24VDC EATON ELECTRIC Avviatore diretto 2,4 A, comando in corrente con.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EMS-DO-T-2,4-24VDC 170099 EMS-DO-T-2P4-24VDC EATON ELECTRIC Avviatore diretto 2,4 A, comando in corrente con..

EMS-DO-T-2,4-24VDC

170099

EMS-DO-T-2P4-24VDC

EATON-MOELLER

Avviatore diretto 2,4 A, comando in corrente continua

Avviatore diretto, 24 V DC, 0,18 - 2,4 A, Morsetti Push-In, PTB 13 ATEX 3003

Maggiori dettagli


apparecchi elettrici a bassa tensione > combinazione starter motore

Soft Starter standard

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Avviatore diretto, 24 V DC, 0,18 - 2,4 A, Morsetti Push-In, PTB 13 ATEX 3003
Avviatore diretto, Tensione di comando: 24 V DC, Conformità alle norme: IEC/EN 60947-4-2, UL508

Programma di fornitura

Questo articolo è disponibile solo per un periodo di tempo limitato. Articolo sostitutivo: Codice 192391, Tipo: EMS2-DO-T-2.4-24VDC
Assortimento
Partenza motore modulare elettronica
Funzione di base
Avviatore diretto (apparecchi completi)
Descrizione
Modulo partenza motore diretto
Protezione motore
Principio di collegamento: stadio finale di sicurezza con bypass, disinserzione trifase.
Conformità, approvazione
Protezione contro le esplosioni (secondo ATEX 94/9/CE)
II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
Certificazione EG
PTB 13 ATEX 3003
Dati motore
Max. potenza nominale d'impiego per motori trifase 50 - 60 HzAC-53a380 V 400 V 415 V [P]
0,06 - 0,75 kW
Campo di taratura sganciatore termico[Ir]
0,18 - 2,4 A
Tensione di comando
24 V DC
Tipi di collegamento
Morsetti Push-In
Collegamento a SmartWire-DT
no

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-4-2
UL508
DimensioniLarghezza
30 mm
DimensioniAltezza
157 mm
DimensioniProfondità
123.5 mm
Peso
0.3 kg
Montaggio
Guida DIN secondo IEC/EN 60715, 35 mm
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Posizione di montaggio
verticale
Utenza motore in basso
Durata, elettrica [Cicli]
3 x 107
Max. frequenza di commutazione
7200 (tempo di pausa/impulso 50:50) Manovre/h
Sezioni di collegamentoRigido
1 x (0,75 - 2,5)
1 x AWG20 - 14 mm2
Sezioni di collegamentoFlessibile, con puntalino
2 x (0,75 - 2,5)
1 x AWG20 - 14 mm2
Sezioni di collegamentoNota
Lunghezza minima 10 mm.
Sezioni di collegamentoflessibile, con puntalino TWIN
2 x (0,75 - 1,5)
2 x AWG20 - 16 mm2
Sezioni di collegamentoNota
Lunghezza minima 10 mm.
Temperatura ambiente
Temperatura ambiente di servizio
-25 - +60, secondo IEC 60068-2-1 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
-40 - +80 °C
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/2
Tensione nominale d'impiego [Ue]
42 - 550 V
Corrente nominale d'impiegoAC-51 [Ie]
0.15 - 2.40 A
Corrente nominale d'impiegoAC-53a [Ie]
0.15 - 2.4 A
Dissipazione [PV]
1.1 - 3.3 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Isolamento base secondo IEC/EN60947-1tra tensione di alimentazione, comando e manovra
500 V AC
Isolamento base secondo IEC/EN60947-1tra uscita del segnale di ritorno e tensione di manovra
500 V AC
Sezionamento sicuro secondo IEC/EN60947-1tra tensione di alimentazione, comando e manovra
≦ 300 V AC
Sezionamento sicuro secondo IEC/EN60947-1tra uscita del segnale di ritorno e tensione di manovra
≦ 300 V AC
Sezionamento sicuro secondo EN 50178tra tensione di alimentazione, comando e manovra
500 V AC
Sezionamento sicuro secondo EN 50178tra uscita del segnale di ritorno e tensione di manovra
500 V AC
Misurazione della correnteCampo di taratura sganciatore termico[Ir]
0,18 - 2,4 A
Misurazione della correnteClasse di sgancio
10 CLASS
Misurazione della correnteTempo di riarmo [tW]
2 (avviamento manuale)
20 (riaccensione automatica) min.
Misurazione della correnteControllo simmetriaValore Imax> Inom((Imax- Imin)/Imax)
con ≧ 33, tempo di intervento 120 s
con ≧ 67, tempo di intervento 1,8 s %
Misurazione della correnteControllo simmetriaValore Imax< Inom((Imax- Imin)/Inom)
con ≧ 33, tempo di intervento 120 s
con ≧ 67, tempo di intervento 1,8 s %
Resistenza al corto circuitoTipo di assegnazione “1”Dispositivo di protezione dai cortocircuiti
50 kA, 500 V AC: fusibile 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Porta di comando
Dati in ingressoTensione di alimentazione [UAUX]
A1 - A2: 24 (-20 - +25 %) V DC
Dati in ingressoOndulazione residua della tensione di ingresso
5 %
Dati in ingressoCorrente di ingresso
40 mA
Dati in ingressoNote sulla corrente di ingresso
senza segnale di ritorno
Circuito di comando (ON, L, R)Livello di commutazione "Low"
-3 - +9.6 V DC V
Circuito di comando (ON, L, R)Livello di commutazione "disinserzione in sicurezza"
< 5 V DC V
Circuito di comando (ON, L, R)Livello di commutazione "High"
19.2 - 30 V DC V
Circuito di comando (ON, L, R)Corrente di ingresso
5 mA
Uscite dei segnali di ritornoNota
Contatti 95, 96 o 98
Uscite dei segnali di ritornoEquipaggiamento contattiW = Commutatore
1 W
Uscite dei segnali di ritornoTensione nominale d'impiego [Ue]
250 V AC/DC
Uscite dei segnali di ritornoCorrente nominale d'impiegoAC-15230 V [Ie]
3 A
Uscite dei segnali di ritornoCorrente nominale d'impiegoDC-1324 V [Ie]
2 A
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2, Level 3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (RFI)Norma applicata
IEC/EN 61000-4-3
Campi elettromagnetici (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
Soppressione radiodisturbo
EN 55011, classe A (emissione elettromagnetica legata alla linea)
EN 61000-6-3, classe A (emissione elettromagnetica irradiata)
Nota sull'uso
Questo prodotto è progettato per l'esercizio in campo industriale (ambiente 2). L'uso in ambiente domestico (ambiente 1) può produrre radiodisturbi richiedenti misure di protezioni aggiuntive.
Impulsi Burst
2
IEC/EN 61000-4-4, Level 3 kV
impulsi ad alta energia (surge)
1 kV (simmetrico)
2 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Parametri tecnici di sicurezza
Note
Protezione motore
Temperatura ambiente
40 °C
Valori secondo EN ISO 13849-1MTTFd[Anni]
316
Valori secondo IEC 62061
λsd [FIT]: 0
λsu [FIT]: 1550
λdd [FIT]: 314
λdu [FIT]: 47,2
SFF [%]: 97,9
DC [%]: 86,9
SIL: 2
Note
Protezione motore

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
2.4 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.7 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
2 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / starter motore/combinazione starter motore (EC001037)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Diramazione Utilizzatori / Derivazione Motore / Comunicazione avviamento motore ([email protected] [AJZ718013])
tipo di avviatore motore
starter diretto
con attivatore di corto circuito
no
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
potenza d’esercizio nominale per AC-3, 230 V, 3 fasi
0.37 kW
potenza d’esercizio nominale per AC-3, 400 V
0.75 kW
potenza nominale, 460 V, 60 Hz, 3 fase
0.736 kW
potenza nominale, 575 V, 60 Hz, 3 fase
0 kW
corrente d’esercizio nominale Ie
2.4 A
corrente d’esercizio nominale per AC-3, 400 V
2.4 A
intervallo di regolazione sganciatore di sovraccarico
0.18 - 2.4 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V
0 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V
0 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V
0 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V
0 A
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
temperatura ambiente, limite superiore senza limitazione
60
protezione da sovraccarico a compensazione termica
classe di intervento
CLASS 10
tipo di collegamento circuito elettrico principale
raccordo a molla
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando
raccordo a molla
montaggio su guida portante possibile
con trasformatore
no
numero di punti di comando
0
adatto per arresto d’emergenza
no
tipo coordinamento secondo IEC 60947-4-3
classe 1
numero di segnalatori luminosi
4
reset esterno possibile
con fusibile
no
grado di protezione (IP)
IP20
tipo di protezione (NEMA)
altri
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
larghezza
30 mm
altezza
157 mm
profondità
123.5 mm

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX, NLDX7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No

Curve caratteristiche

Caratteristica
2100DIA-20
Curve caratteristica d'intervento
CLASS 10

Dimensioni

2100DIM-41

Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
