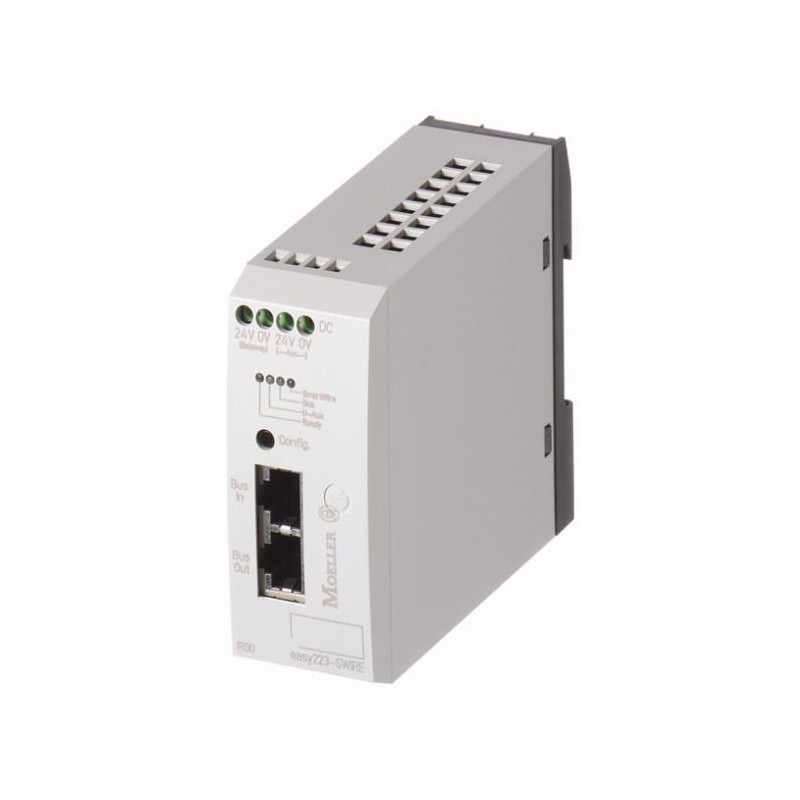

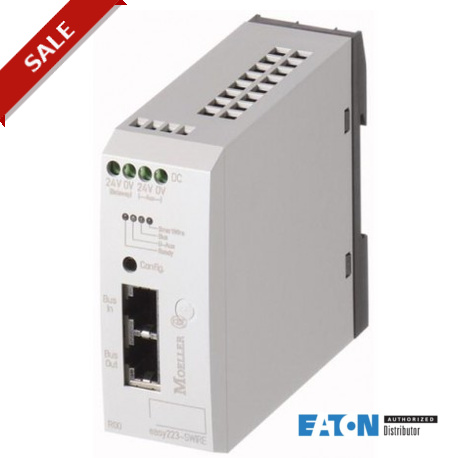

EASY223-SWIRE 106950 EATON ELECTRIC Gateway CANopen-easynet / SmartWire Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY223-SWIRE 106950 EATON ELECTRIC Gateway CANopen-easynet / SmartWire

EASY223-SWIRE

106950

EATON-MOELLER

Gateway CANopen-easynet / SmartWire

Gateway SmartWire-DT para conexão ao barramento de campo e para alimentar a placa SmartWire-DT e o equipamento de comutação.

Mais detalhes


Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo

Relés programáveis ​​EASY e displays MFD

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
Descrição
 Gateway para conectar até 16 módulos SmartWire para easyNet ou CANopen®
Notas

CANopen® modo de operação

Geral
Normas
 EN 55011, EN 55022, IEC/EN 61000-4, IEC/EN 60068-2-27, PT 50325
Dimensões (W x H x D)
 mm 35.5 x 90 x 58 (2 PE)
Peso
 kg 0.15
Montagem
 Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Terminal de capacidades
Sólidos
 mm2 0.34 - 1.5 (AWG 22 - 16)
Flexível com virola
 mm2 0.34 - 1.5 (AWG 22 - 16)
Chave de fenda padrão
 mm De 3,5 x 0,8
Max. torque de aperto
 Nm 0.6
Climáticas, condições ambientais
Temperatura de funcionamento
 °C -25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2
Condensação
 Tomar as medidas adequadas para evitar a condensação
Armazenamento
 °C - 25 - 70
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
 % 5 - 95
Pressão de ar (operação)
 hPa 795 - 1080
Resistência à corrosão
 cm3/m3
IEC/EN 60068-2-42
 4 dias PARA2 cm3/m3 10
IEC/EN 60068-2-43
 4 dias H2S cm3/m3 1
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
 IP20
Vibrações (IEC/EN 60068-2-6)
 Hz
Amplitude constante 0,15 mm
 Hz 10 - 57
Aceleração constante de 2 g
 Hz 57 - 150
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
 Impactos 18
Solte a norma IEC/EN 60068-2-31
 Altura da queda mm 50
Queda livre, embalados (IEC/EN 60068-2-32)
 m 1
Posição de montagem
 Vertical (na horizontal top-hat ferroviário)
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
 II/2
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)
 kV
A descarga de ar
 kV 8
Contato descarga
 kV 4
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
 V/m 10
Rádio supressão de interferência
 EN 55011 Classe B, EN 55022 Classe B
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)
Cabo de alimentação
 kV 2
As linhas de sinal
 kV 2
poder de pulsos (surge) (IEC/EN 61000-4-5, nível 2)
 kV 0.5 (cabos de alimentação, simétricas)
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
 V 10
Resistência de isolamento
Folga no ar e distâncias
 EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
 EN 50178
Fonte de alimentação
Tensão nominal de operação
 Ue V 24 (-15/+20 %)
Admissível gama
 V DC 20.4 - 28.8
Ondulação Residual
 % < 5
a 24 V DC
 mA Normalmente 200
Quedas de tensão
 ms
Dissipação de calor em 24 V DC
 W 2
Protecção contra inversão de polaridade
As-I fonte de alimentação
 Sim
PROFIBUS DP
Potencial de isolamento
 Sim, para UAUXEm UGATEWAY, SmartWire
Taxas de transmissão
Resistências de terminação de Bus
 Externo, primeira e última estação
Barramento de endereços
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 0
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 2
A capacidade de dissipação de calor
 Pdiss W 0
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Atende a norma de produto.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dimensões
IL05013003Z (AWA2528+1251-2355) Conexão do sistema SmartWire: Gateway easyNet/CANopen
>
>
>
>
>
>>

ETIM for 106950 PLC´s (EC001604)
Característica Valor
Suporta protocolo EtherCAT (EF017564) Não
Suporta o protocolo TCP/IP (EF003050) Não
Suporta o protocolo PROFIBUS (EF003052) Não
Suporta o protocolo CAN (EF003053) Não
Suporta o protocolo INTERBUS (EF003054) Não
Suporta o protocolo ASI (EF003051) Não
Suporta o protocolo KNX (EF003055) Não
Suporta o protocolo MODBUS (EF003057) Não
Suporta o protocolo Data-Highway (EF003058) Não
Suporta o protocolo DeviceNet (EF003059) Não
Suporta o protocolo SUCONET (EF003060) Não
Suporta protocolo LON (EF003017) Não
Suporta o protocolo SERCOS (EF006657) Não
Suporta o protocolo PROFINET IO (EF007525) Não
Suporta o protocolo PROFINET CBA (EF007524) Não
Suporta o protocolo o Foundation Fieldbus (EF007522) Não
Suporta o protocolo Ethernet/IP (EF007521) Não
Protocolo de suporte à segurança da interface AS no trabalho (EF007519) Não
Suporta o protocolo DeviceNet Safety (EF007520) Não
Suporta o protocolo INTERBUS-Safety (EF006662) Não
Suporta o protocolo PROFIsafe (EF007526) Não
Suporta o protocolo SafetyBUS p (EF007527) Não
Suporta o protocolo outros sistemas de barramento (EF003062) Não
Rádio padrão Bluetooth (EF007178) Não
Rádio padrão WLAN 802.11 (EF007179) Não
Rádio padrão GPRS (EF008523) Não
Rádio padrão EGPRS (EF009703) Não
Rádio padrão GSM (EF008524) Não
Rádio padrão LTE (EF009709) Não
UMTS padrão de rádio (EF008525) Não
Mestre de Link IO (EF007298) Não
Acessório do sistema (EF004118) Não
Com separação potencial (EF003272) Não
Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) Não
Possível montagem em calha (EF003972) Não
Montagem na parede/montagem direta (EF007020) Não
Construção frontal possível (EF007016) Não
Possível montagem em rack (EF007018) Não
Adequado para funções de segurança (EF001597) Não
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Certificado UL classe I para locais perigosos (EF017622) Não
Certificado UL classe II para locais perigosos (EF017625) Não
Certificado UL classe III para locais perigosos (EF017627) Não
Certificado UL divisão I para locais perigosos (EF017628) Não
Certificado UL divisão II para locais perigosos (EF017629) Não
Certificado UL grupo A para locais perigosos (acetileno) (EF017632) Não
Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) Não
Certificado UL grupo C para locais perigosos (etileno) (EF017635) Não
Certificado UL grupo D para locais perigosos (propano) (EF017636) Não
Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) Não
Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) Não
Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) Não
Largura (EF000008) 35 mm
Altura (EF000040) 90 mm
Profundidade (EF000049) 101.2 mm
