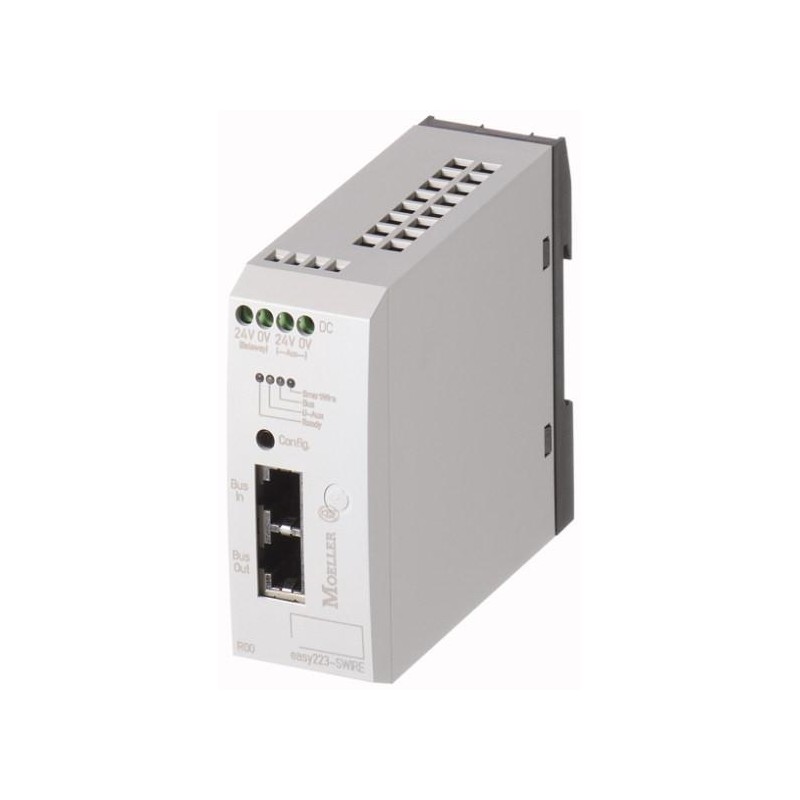

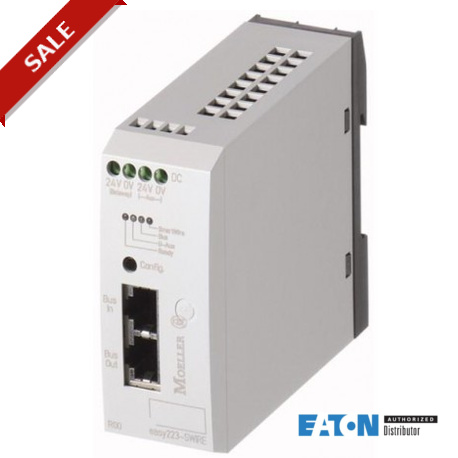

EASY223-SWIRE 106950 EATON ELECTRIC Gateway CANopen-easyNet / SmartWire
EASY223-SWIRE
106950
EATON-MOELLER
Gateway CANopen-easyNet / SmartWire
Gateway SmartWire-DT per il collegamento al bus di campo e per l'alimentazione della scheda SmartWire-DT e delle apparecchiature di commutazione.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Relè programmabili e display multifunzione EASY
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Descrizione | Gateway per il collegamento di max. 16 moduli SmartWire a easyNet o CANopen® | ||||||||||||||
Note
|
| Generalità | |||
Conformità alle norme | EN 55011, EN 55022, IEC/EN 61000-4, IEC/EN 60068-2-27, EN 50325 | ||
Dimensioni (B x H x P) | mm | 35,5 x 90 x 58 (2 unità passo) | |
Peso | kg | 0.15 | |
Montaggio | Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori) | ||
| Sezioni di collegamento | |||
Rigido | mm2 | 0,34 - 1,5 (AWG 22 - 16) | |
Flessibile con puntalino | mm2 | 0,34 - 1,5 (AWG 22 - 16) | |
Cacciavite a taglio | mm | 3.5 x 0.8 | |
Max. forza di serraggio | Nm | 0.6 | |
| Temperatura ambiente | |||
Temperatura ambiente di servizio | °C | -25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 | |
Condensa | Eliminazione della condensa con misure idonee | ||
Stoccaggio | °C | -25 - 70 | |
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30) | % | 5 - 95 | |
Pressione atmosferica (funzionamento) | hPa | 795 - 1080 | |
Resistenza alla corrosione | cm³/m³ | ||
IEC/EN 60947-2-42 | 4 giorni SO2 | cm³/m³ | 10 |
IEC/EN 60068-2-43 | 4 giorni H2S | cm³/m³ | 1 |
| Condizioni ambientali meccaniche | |||
Grado di protezione (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Vibrazioni (IEC/EN 60068-2-6) | Hz | ||
Ampiezza costante 0.15 mm | Hz | 10 - 57 | |
Accelerazione costante 2 g | Hz | 57 - 150 | |
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms | Urti | 18 | |
Caduta (IEC/EN 60068-2-31) | Altezza di caduta | mm | 50 |
Caduta libera, imballato (IEC/EN 60068-2-32) | m | 1 | |
Posizione di montaggio | Verticalmente (su guida DIN orizzontale) | ||
| Compatibilità elettromagnetica (EMC) | |||
Categoria di sovratensione/grado di inquinamento | II/2 | ||
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD) | kV | ||
Scarico dell'aria | kV | 8 | |
Scarica dei contatti | kV | 4 | |
campi elettromagnetici (RFI), aIEC EN 61000-4-3 | V/m | 10 | |
Soppressione radiodisturbo | EN 55011 classe B, EN 55022 classe B | ||
Impulsi Burst (IEC/EN 61000-4-4, categoria 3) | |||
Cavo di alimentazione | kV | 2 | |
Conduttori di segnale | kV | 2 | |
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2) | kV | 0,5 (cavi di alimentazione simmetrici) | |
Ammisione a IEC EN 61000-4-6 | V | 10 | |
| Prova di isolamento | |||
Misurazione della distanza di isolamento in aria | EN 50178, UL 508, CSA C22.2, No. 142 | ||
Prova di isolamento | EN 50178 | ||
| Alimentazione | |||
Tensione nominale di impiego | Ue | V | 24 (-15/+20 %) |
Campo ammesso | V DC | 20.4 - 28.8 | |
Ondulazione residua | % | < 5 | |
a 24 V DC | mA | tip. 200 | |
Interruzioni di tensione | ms | ≤ 10 | |
Dissipazione a 24 V DC | W | 2 | |
| Protezione contro inversioni di polarità | |||
Tensione di alimentazione ASI | Sì | ||
| PROFIBUS DP | |||
Sezionamento di potenziale | sì, per UAUX, UGATEWAY, SmartWire | ||
Velocità di trasmissione dati in baud | da 1000 kbit/s (6 m) a 10 kbit/s (1000 m) easyNET: regolabile mediante configurazione easyNet (utente 1) o modalità terminale in CANopen®: automatica | ||
Resistenze di terminazione bus | All'esterno, primo e ultimo utente | ||
Indirizzi bus | easyNet: da 2 a 8, regolabili mediante configurazione easyNet (utente 1) o modalità terminale CANopen®: da 1 a 126, regolabili mediante interruttore DIP |
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 0 |
Dissipazione per polo, in funzione della corrente | Pvid | W | 0 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 0 |
Dissipazione statica, indipendente dalla corrente | Pvs | W | 2 |
Potere di dissipazione | Pve | W | 0 |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | I requisiti della norma di prodotto sono soddisfatti. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
IL05013003Z (AWA2528+1251-2355) Sistema di collegamento SmartWire: easyNet/CANopen-Gateway | |||
AWB2528+1251-1589 Sistema di connessione SmartWire | |||
| Caratteristica | Valore |
|---|---|
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 101.2 mm |
