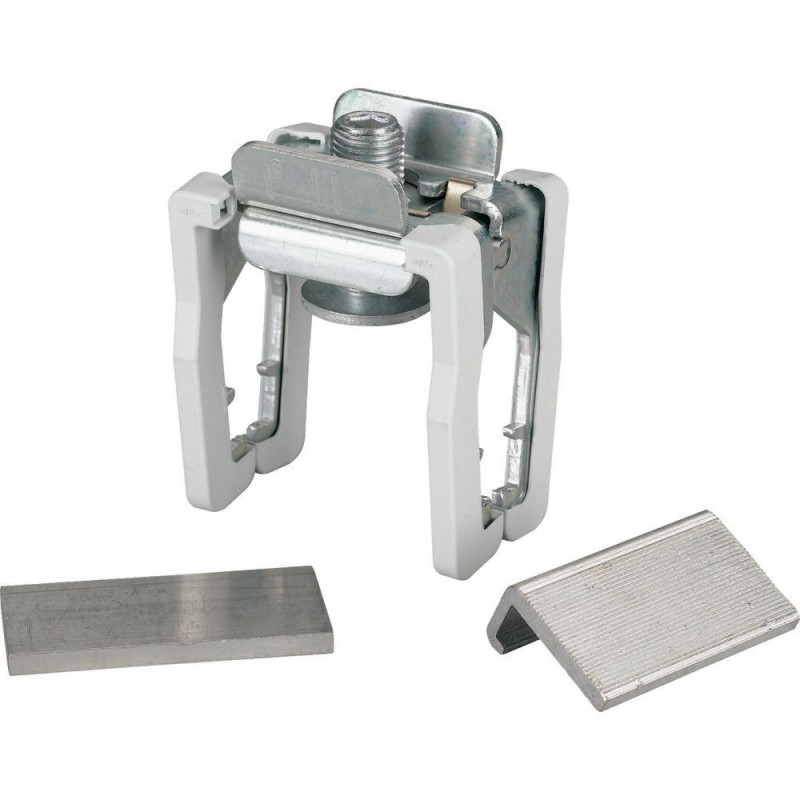

BBA-TP3/1000 107207 Y7-107207 EATON ELECTRIC 107207 BBA-TP3/1000 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP3/1000 107207 Y7-107207 EATON ELECTRIC 107207 BBA-TP3/1000

BBA-TP3/1000

107207

Y7-107207

EATON-MOELLER

107207 BBA-TP3/1000

Terminal de placa, 3p, 1000mm², 1600A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 3p, 1000mm², 1600A

Kit de conexão, sistema de 60 mm, postes = 3, capacidade do terminal = até (2 x) 10x50x1 e (2 x) 50x10, ou seja, = 1600A, largura = 228 mm, pode ser usado para trilho 30x10 e perfil duplo T, folga de terminação LxA = 5x28, sem silicone, sem cloro, autoextinguível de acordo com UL 94, resistência à via CTI 200, resistente à temperatura até 120°C, adaptado ao Eaton NZM4, fixação direta aos terminais de barramento, sem passagem possível

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $609.44
Preço unitário: $609.44
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107207
EAN
4015081069705
Product Length/Depth
90 mm
Product Height
204 mm
Product Width
228 mm
Product Weight
1.873 kg
Compliances
RoHS conform
Model Code
BBA-TP3/1000

Delivery program

Type

Technical data - electrical

Rated operation current (Ie)
1600 A
Rated operational current
1600 A
Rated operational current (Ie) - max
1600 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal contact area
5 mm x 28 mm
Terminal capacity (conductor)
50 mm x 10 mm (2x)
10 segments of 50 mm x 1 mm (2x)
Conductor cross section - max
1000 mm²
Width clamp
228 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connection kit
Connections
Special features
  • Adapted to Eaton NZM4
  • Fixing direct over busbar terminals
  • Looping is possible
Suitable for
Flat rail
Three-pole
Round conductor connection
Sector conductor connection
Strip conductor connection
Used with
30 mm x 10 mm rail
Double T profile
60 mm system
Connection

ETIM for 107207 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 228 mm
Máx. seção transversal do condutor (EF004969) 1000 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 1600 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
