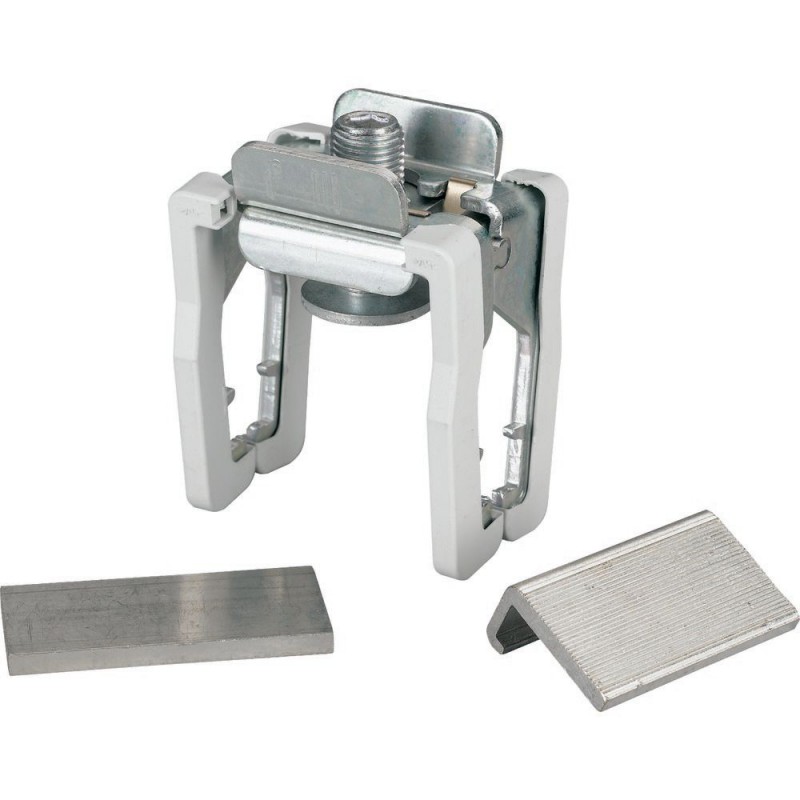

BBA-TP3/1000 107207 Y7-107207 EATON ELECTRIC Зажим, 3p, 1600А Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BBA-TP3/1000 107207 Y7-107207 EATON ELECTRIC Зажим, 3p, 1600А

BBA-TP3/1000

107207

Y7-107207

EATON-MOELLER

Зажим, 3p, 1600А

ББА-ТП3/1000

Terminal plate, 3p, 1000mm², 1600A

Соединительный комплект, система 60 мм, полюса = 3, емкость клеммы = до (2 x) 10x50x1 и (2 x) 50x10, Ie = 1600A, ширина = 228 мм, может использоваться для рельса 30x10 и двойного Т-образного профиля, концевое пространство ШxВ = 5x28, без силикона, без хлора, самозатухающий по UL 94, сопротивление гусенице CTI 200, термостойкость до 120 °C, адаптирован к Eaton NZM4, Крепление непосредственно над клеммами сборной шины, сквозное прохождение невозможно

Подробнее


Низковольтное оборудование > Шинный зажим (клемма)

Соединительные аксессуары для корпусов

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $593.22
Цена за единицу: $593.22
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Terminal plate, 3p, 1000mm², 1600A
Connection kit, 60 mm system, poles=3, terminal capacity=Up to (2 x) 10x50x1 and (2 x) 50x10, Ie=1600A, width=228mm, can be used for rail 30x10 and double T profile, termination space WxH=5x28, silicon free, chlorine free, self-extinguishing to UL 94, track resistance CTI 200, temperature resistant to 120 °C, adapted to Eaton NZM4, fixing direct over busbar terminals, passing through is not possible

General specifications
Product name
Eaton xEffect SASY 60i terminal plate
Part no.
BBA-TP3/1000
EAN
4015081069705
Product Length/Depth
90 millimetre
Product height
204 millimetre
Product width
228 millimetre
Product weight
1.873 kilogram
Compliances
RoHS conform
Product Tradename
xEffect SASY 60i
Product Type
Busbar system component
Product Sub Type
Terminal plate
Delivery program
Type
60 mm system
Connection
Technical Data - Electrical
Rated operation current (Ie)
1600 A
Rated operational current
1600 A
Rated operational current (Ie) - max
1600 A
Creepage resistance
CTI 200
Technical Data - Mechanical
Material
Silicon free, chlorine free
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal contact area
5 mm x 28 mm
Terminal capacity (conductor)
50 mm x 10 mm (2x)
10 segments of 50 mm x 1 mm (2x)
Conductor cross section - max
1000 mm²
Width clamp
228 mm
Design verification as per IEC/EN 61439 - technical data
Temperature resistance
Temperature resistant to 120 °C
Additional information
Features
Self-extinguishing acc. UL 94
Functions
Connection kit
Connections
Special features
Adapted to Eaton NZM4
Fixing direct over busbar terminals
Looping is possible
Suitable for
Flat rail
Three-pole
Round conductor connection
Sector conductor connection
Strip conductor connection
Used with
30 mm x 10 mm rail
Double T profile
60 mm system
Connection

Technical data ETIM 8.0

Low-voltage industrial components (EG000017) / Busbar terminal (EC000001)
Electric engineering, automation, process control engineering / Electrical installation, device / Terminal (not overhead line) / Switch board ([email protected] [BAA025013])
Busbar thickness
5 - 10 mm
Busbar width
12 - 30 mm
Suitable for
Flat rail
Width clamp
228 mm
Max. conductor cross section
1,000 mm²
Max. rated operation current Ie
1,600 A
Suitable for round conductor connection
Yes
Suitable for sector conductor connection
Yes
Suitable for strip conductor connection
Yes

ETIM for 107207 Low-voltage industrial controls and switchgear (EC000001)
Характеристика Значение
Busbar thickness (EF007220) 5 mm
Busbar width (EF007219) 12 mm
Suitable for (EF000073) Flat rail
Width clamp (EF007092) 228 mm
Max. conductor cross section (EF004969) 1000 mm²
Max. rated operation current Ie (EF007356) 1600 A
Suitable for round conductor connection (EF007258) Yes
Suitable for sector conductor connection (EF007260) Yes
Suitable for strip conductor connection (EF007242) Yes

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA-TP3/1000 Y7-107207 107207 RU_107207.pdf 106 Kbytes BBA-TP3/1000 Y7-107207 107207 RU_107207.pdf
