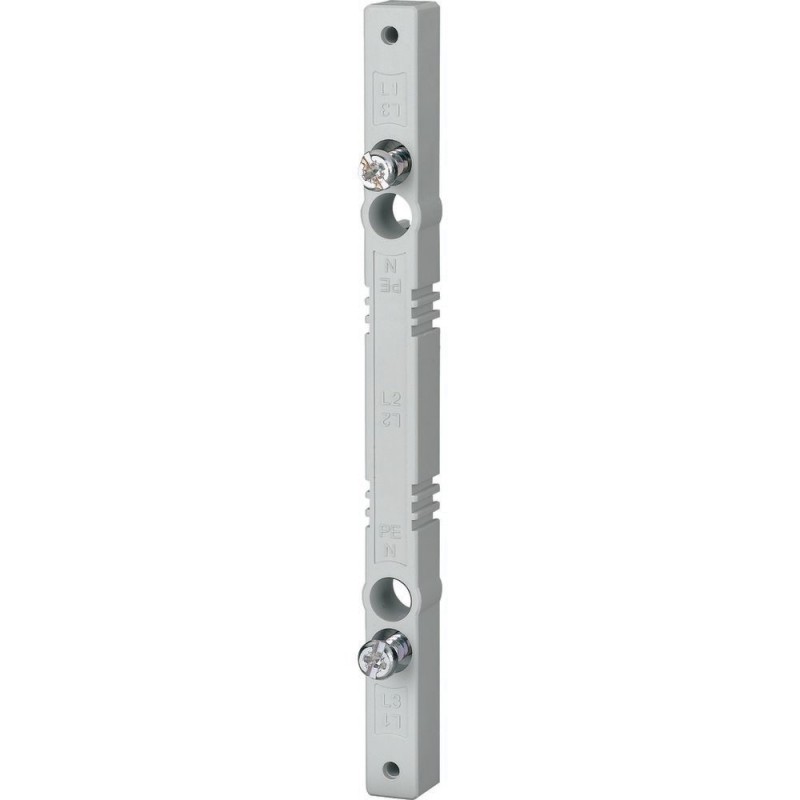

BBS-3/FL-C 138370 Y7-138370 EATON ELECTRIC 138370 BBS-3/FL-C Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBS-3/FL-C 138370 Y7-138370 EATON ELECTRIC 138370 BBS-3/FL-C

BBS-3/FL-C

138370

Y7-138370

EATON-MOELLER

138370 BBS-3/FL-C

Emb. suporte 3P, para barra plana

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar support 3p, for flat busbars

Suporte de barra compacto, sistema de 60 mm, corrente nominal de operação Ie=360A, pólos=3, utilizável para 12x5/10, com elemento de contato removível para se adaptar ao tamanho do barramento, com bloco de parafuso interno e tampa de extremidade integrada, resistente a temperaturas de até 120 °C, resistência de esteira CTI 200, autoextinguível de acordo com UL 94, RAL 7035, termoplástico, sem silicone, sem cloro, sem halogênio, distância entre os suportes do barramento correspondente ao diagrama de resistência a curto-circuito

Mais detalhes


Sistemas de distribuição de energia / switches > Suporte de barras

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $30.51
Preço unitário: $30.51
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i busbar support
Catalog Number
138370
EAN
4015081351503
Product Length/Depth
12 mm
Product Height
160 mm
Product Width
45 mm
Product Weight
0.68 kg
Compliances
RoHS conform
Certifications
IEC/EN 60439-1, VDE 0660 Part 500
Model Code
BBS-3/FL-C

Delivery program

Type
Color
Light gray (RAL 7035)
Number of poles
Three-pole

Technical data - electrical

Voltage rating
690 V
Rated insulation voltage (Ui)
3000 V
Current rating - max
360 A
Current rating (peak withstand)
50 kA (12 x 5 mm)
55 kA (12 x 10 mm)
Rated operation current (Ie)
360 A
Short-circuit duration
20 ms
Uninterrupted current (Iu) of bar
200 A (12 x 5 mm, Tu=35 °C and Ts=65 °C)
360 A (12 x 10 mm, Tu=35 °C and Ts=65 °C)
Frequency rating
50 Hz / 60 Hz
Frequency rating of contacts
50 Hz / 60 Hz
Creepage resistance
CTI 200

Technical data - mechanical

Mounting position
Vertical, horizontal
Material
Halogen free
Thermoplast, silicon free, chlorine free
Distance between busbar centers
60 mm
Distance between busbar supports
250 mm
Busbar distance
60 mm
Busbar temperature - max
70 °C

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Up to 120 °C
Ambient operating temperature - max
35 °C

Additional information

Flammability characteristics (UL)
Self-extinguishing (UL 94)
Functions
Compact busbar support
Busbar support
Special features
  • With removable contact element for adapting to the busbar size
  • With screw block inside
  • with integrated end cover
Suitable for
Three-pole
Used with
12 x 5/10 mm
System for flat busbar
Compact system

ETIM for 138370 Sistemas de distribuição de energia (EC001166)
Característica Valor
Número de polos (EF001391) 3
Máx. corrente estipulada (EF007926) 360 A
Distância do barramento (EF002638) 60 mm
