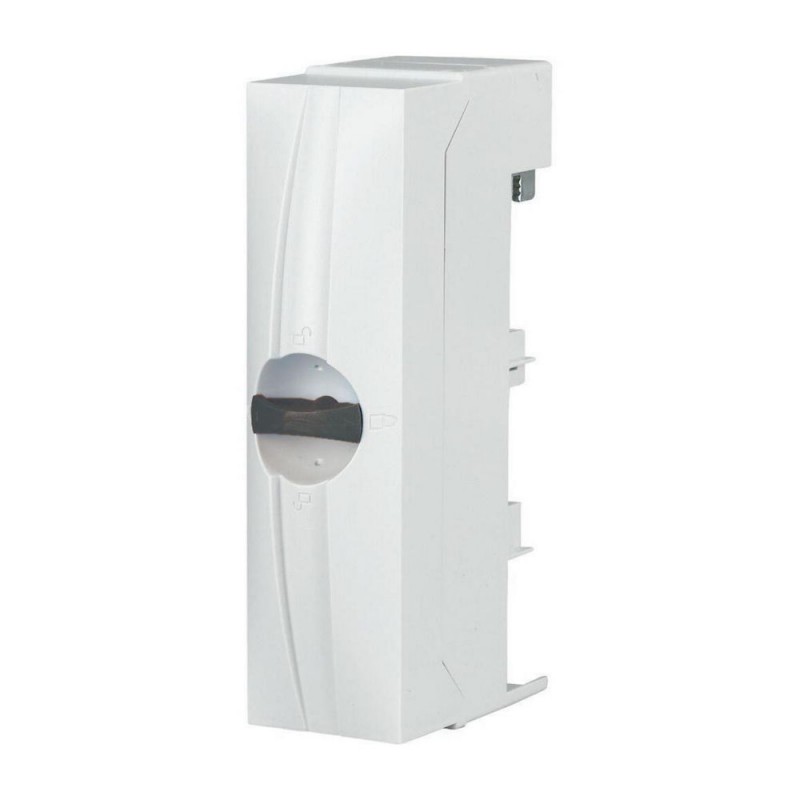

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC 138373 BBA-TP3/100-C Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC 138373 BBA-TP3/100-C

BBA-TP3/100-C

138373

Y7-138373

EATON-MOELLER

138373 BBA-TP3/100-C

Bloco terminal de 3 polos 35-150 mm2 90 mm 480 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Connection terminal board 3, 35-150mm2, 90mm, compact

Placa terminal de conexão, sistema compacto de 60 mm, postes = 3, terminais de parafuso, capacidade do terminal = 35 até 150 mm² ou AWG2-MCM300 ou 10x20x1 ou 10x16x0,8, ou seja, = 480A, largura = 90 mm, pode ser usado para trilhos 12x5/10, sem silicone, sem cloro, autoextinguível de acordo com UL 94, resistência de trilho CTI 200, resistente à temperatura até 120 °C, o terminal pode ser removido para a conexão de condutores sem corte, não é possível passar

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $62.21
Preço unitário: $62.21
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure
Catalog Number
138373
EAN
4015081351534
Product Length/Depth
90 mm
Product Height
160 mm
Product Width
115 mm
Product Weight
0.575 kg
Compliances
RoHS conform
Model Code
BBA-TP3/100-C

Delivery program

Type

Technical data - electrical

Rated operation current (Ie)
480 A
Rated operational current
480 A
Rated operational current (Ie) - max
480 A

Technical data - mechanical

Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
20 mm x 1 mm (10x)
35 mm² - 150 mm²
AWG 2 - MCM 300
Conductor cross section - max
150 mm²
Width clamp
90 mm

Additional information

Functions
Clamp plate
Connections
Special features
  • The terminal can be removed for the connection of uncut conductors
  • A cable block is used to connect the conductor to the busbar
Suitable for
Three-pole
Flat rail
Sector conductor connection
Round conductor connection
Strip conductor connection
Used with
12 mm x 5/10 mm rail
Compact system
Connection

ETIM for 138373 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 90 mm
Máx. seção transversal do condutor (EF004969) 150 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 480 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
