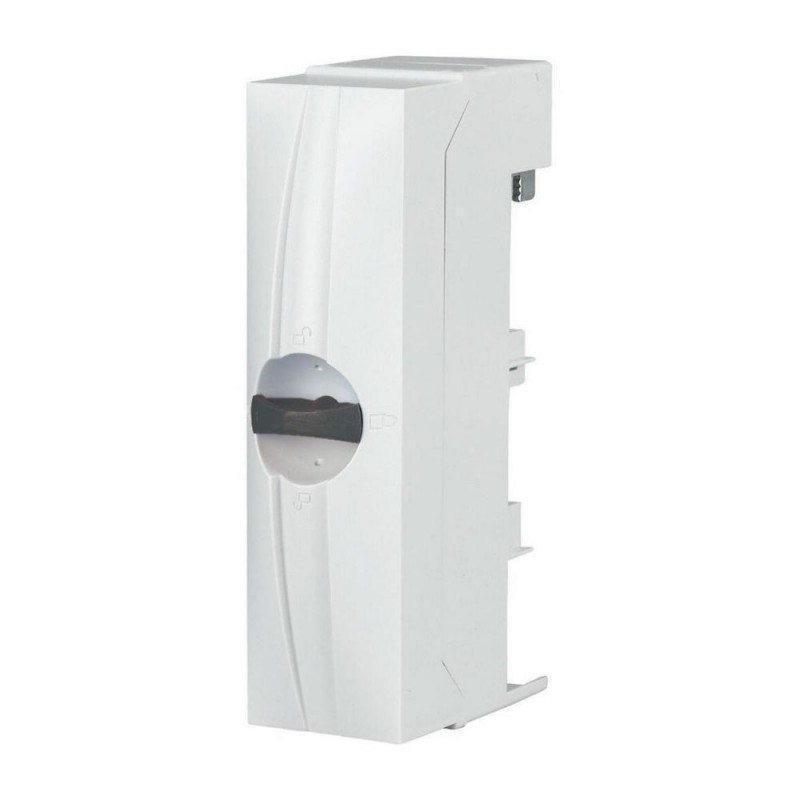

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC Клеммная панель, 3-пол., Compact Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC Клеммная панель, 3-пол., Compact

BBA-TP3/100-C

138373

Y7-138373

EATON-MOELLER

Клеммная панель, 3-пол., Compact

ВВА-ТП3/100-С

Соединительная клеммная панель, компактная система 60 мм, полюса = 3, винтовые клеммы, емкость клемм = 35 до 150 мм² или AWG2-MCM300 или 10x20x1 или 10x16x0,8, Ie = 480A, ширина = 90 мм, может использоваться для рельса 12x5/10, без силикона, без хлора, самозатухающий по UL 94, сопротивление пути CTI 200, термостойкость до 120 °C, клемма может быть снята для подключения неразрезанных проводников, проход невозможен

Подробнее


Низковольтное оборудование > Шинный зажим (клемма)

Защитные выключатели двигателя

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $62.05
Цена за единицу: $62.05
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Клеммная панель, 3-пол., Compact

Программа поставок

Ассортимент
Компактная система
Основная функция
Техника подключения и соединения
Подассортимент
Пластины соединительных клемм
Описание
Возможен демонтаж клемм для подключения необрезанных проводов
Контакт провода с токовой шиной производится через кабельное основание
ширина
90 мм
Полюсы
3
Расчетный рабочий ток [Ie]
480 A
электропроводник
35 - 150 мм2
AWG 2 - MCM 300.


▤ 10 x 20 x 1
Применяемое для
12 x 5/10
указания

⊙ Круглый провод одножильный

Круглый провод тонкожильный с правильно запрессованной оконечной муфтой

Круглый провод с несколькими жилами

Секторный провод одножильный

Секторный провод с несколькими жилами

▤ Медная полоса

▃ Медная шина

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Busbar terminal (EC000001)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Зажимы, клеммы (кроме воздушных линий) / Switch board ([email protected] [BAA025013])
Busbar thickness
5 - 10 mm
Busbar width
12 - 30 mm
Suitable for
Flat rail
Width clamp
90 mm
Max. conductor cross section
150 mm²
Max. rated operation current Ie
480 A
Suitable for round conductor connection
Yes
Suitable for sector conductor connection
Yes
Suitable for strip conductor connection
Yes

ETIM for 138373 Low-voltage industrial controls and switchgear (EC000001)
Характеристика Значение
Busbar thickness (EF007220) 5 mm
Busbar width (EF007219) 12 mm
Suitable for (EF000073) Flat rail
Width clamp (EF007092) 90 mm
Max. conductor cross section (EF004969) 150 mm²
Max. rated operation current Ie (EF007356) 480 A
Suitable for round conductor connection (EF007258) Yes
Suitable for sector conductor connection (EF007260) Yes
Suitable for strip conductor connection (EF007242) Yes

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA-TP3/100-C Y7-138373 138373 RU_138373.pdf 129 Kbytes BBA-TP3/100-C Y7-138373 138373 RU_138373.pdf
