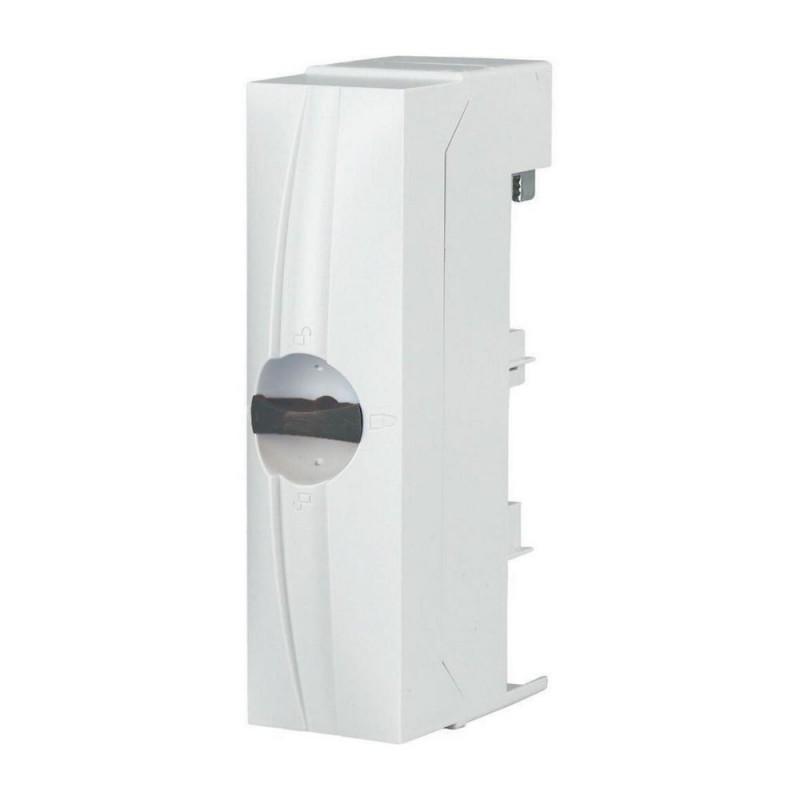

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC Anschlussklemmenplatte, 3p, Compact Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA-TP3/100-C 138373 Y7-138373 EATON ELECTRIC Anschlussklemmenplatte, 3p, Compact

BBA-TP3/100-C

138373

Y7-138373

EATON-MOELLER

Anschlussklemmenplatte, 3p, Compact

BBA-TP3/100-C

Eaton xEffect SASY 60i Gehäuse Schalt- & Steuergerätegehäuse. Anschlussklemmenplatte 3, 35-150mm2, 90mm, kompakt

Anschlussklemme, 60 mm Kompaktsystem, Pole=3, Schraubklemmen, Klemmenvolumen=35 bis 150mm² oder AWG2-MCM300 oder 10x20x1 oder 10x16x0,8, Ie=480A, Breite=90mm, verwendbar für Schiene 12x5/10, silikonfrei, chlorfrei, selbstverlöschend nach UL 94, Gleiswiderstand CTI 200, temperaturbeständig bis 120 °C, die Klemme kann für den Anschluss von ungeschnittenen Leitern entfernt werden, Durchfahrt ist nicht möglich

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $62.21
Stückpreis: $62.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEffect SASY 60i Gehäuse Schalt- & Steuergerätegehäuse
Katalognummer
138373
Produkt Länge/Tiefe
90 mm
Produkthöhe
160 mm
Produktbreite
115 mm
Produktgewicht
0.575 kg
Einhaltung(en)
RoHS conform
EAN
4015081351534
Modellcode
BBA-TP3/100-C

Delivery program

Typ

Technical data - electrical

Bemessungsbetriebsstrom (Ie)
480 A
Bemessungsbetriebsstrom
480 A
Bemessungsbetriebsstrom (Ie) - max
480 A

Technical data - mechanical

Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Schienenbr. - min
12 mm
Schienenbr. - max
30 mm
Anschlusskapazität (Leiter)
20 mm x 1 mm (10x)
35 mm² - 150 mm²
AWG 2 - MCM 300
Leiterquerschnitt – max.
150 mm²
Breite der Klemme
90 mm

Additional information

Funktionen
Anschlussklemmenplatten
Anschlüsse
Besondere Merkmale
  • Klemmen entfernbar zum Anschließen von ungeschnittenen Leitern
  • Ein Kabelblock dient zur Verbindung der Leiter mit der Sammelschiene
Geeignet für
3-polig
Flachschiene
Sektorleiteranschlussverbindung
Rundleiterverbindung
Bandleiteranschluss
Benutzt mit
Schiene 12 mm x 5/10 mm
Compact-System
Anschluss

ETIM for 138373 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 5 mm
Sammelschienenbreite (EF007219) 12 mm
Geeignet für (EF000073) Flachschiene
Breite der Klemme (EF007092) 90 mm
Max. Leiterquerschnitt (EF004969) 150 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 480 A
Geeignet für Rundleiteranschluss (EF007258) Ja
Geeignet für Sektorleiteranschluss (EF007260) Ja
Geeignet für Bandleiteranschluss (EF007242) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA-TP3/100-C Y7-138373 138373 DE_138373.pdf 107 Kbytes BBA-TP3/100-C Y7-138373 138373 DE_138373.pdf
